Скидка на  Индикация и светодиоды
-20%

СП5-22 1W(Ватт) 1,5kΩ(кОм)-А±5% Резистор подстроечный многооборотный.(арт. TP-6968)

Бином, Владикавказ; 216 V; пластмасса; на панель
РОССИЯ
Артикул (ID): TP-6968
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.468.509 ТУ
Подробная документация
Аналоги и альтернативы
ID: 404325
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СП5-22 1W(Ватт) 1,5kΩ(кОм)-А±5% Резистор подстроечный многооборотный проволочный для печатного монтажа. Прямоугольный с прямолинейным перемещением подвижной контактной системы, производимым микрометрическим винтом. Изменение сопротивления от минимального до максимального значения производится за 60 оборотов. Предназначен для работы в цепях постоянного и переменного тока частотой до 1000 Гц. СП5-22 1W(Ватт) 1,5kΩ(кОм)-А±5%: СП-Подстроечный резистор с круговым перемещением подвижной системы, 5-Проволочный тип резистора, 22-Типономинал резистора, 1W-номинальная мощность (Ватт), 1,5kΩ-номинальное сопротивление (кОм), А-функциональная характеристика (линейная), ±5%-допускаемое отклонение сопротивления, длина жестких выводов-6mm. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП5-22 1W(Ватт) 1,5kΩ(кОм)-А±5% Резистор подстроечный многооборотный.
Торговая марка Бином, Владикавказ
Страна изготовления РОССИЯ
Нормы и требования ОЖ0.468.509 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 2,9
Дата изготовленияi 1992-2017
Транслитерация SP5-22 1W 1,5 kΩ±5%
Вид упаковки пластиковый короб
Состояние упаковки заводская

Основные параметры

Функциональная группа Резисторы подстроечные
Функциональный тип резисторы многооборотные
Серия резисторов СП5-22
Функциональная характеристика А - линейная
Количество оборотов 60
Материал выводов латунь
Вид выводов жесткие
Покрытие выводов лужение
Количество выводов 4
Расстояние между выводами 3 mm
Установочные размеры 27 mm
Габаритные размеры L*W*H 32,5х7х10,5 mm
Длина корпуса 32,5 mm
Ширина корпуса 7 mm
Высота корпуса 10,5 mm
Материал корпуса пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Вид регулировочной ручки шлиц

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 1,5 kΩ
Предельное сопротивление 10Ω - 47kΩ
Номинальная мощность 1 W
Рабочее напряжение, max 216 V
Допустимое отклонение ±5%
Материал резистивного элемента проволока
ТКС - температурный коэффициент сопротивления ±800×10⁻⁶/1°C;

Условия эксплуатации

Минимальная наработка 20 000 час.
Ресурс 200 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
СП5-22 1W(Ватт) 1,5kΩ(кОм)-А±5% Резистор подстроечный многооборотный.   (datasheet)

Полные аналоги

СП5-22 1W(Ватт) 1,5kΩ(кОм)-А±5% Резистор подстроечный многооборотный, фото
Артикул (ID): TN-3260
СП5-22 1W(Ватт) 1,5kΩ(кОм)-А±5% Резистор подстроечный многооборотный

Функциональные аналоги

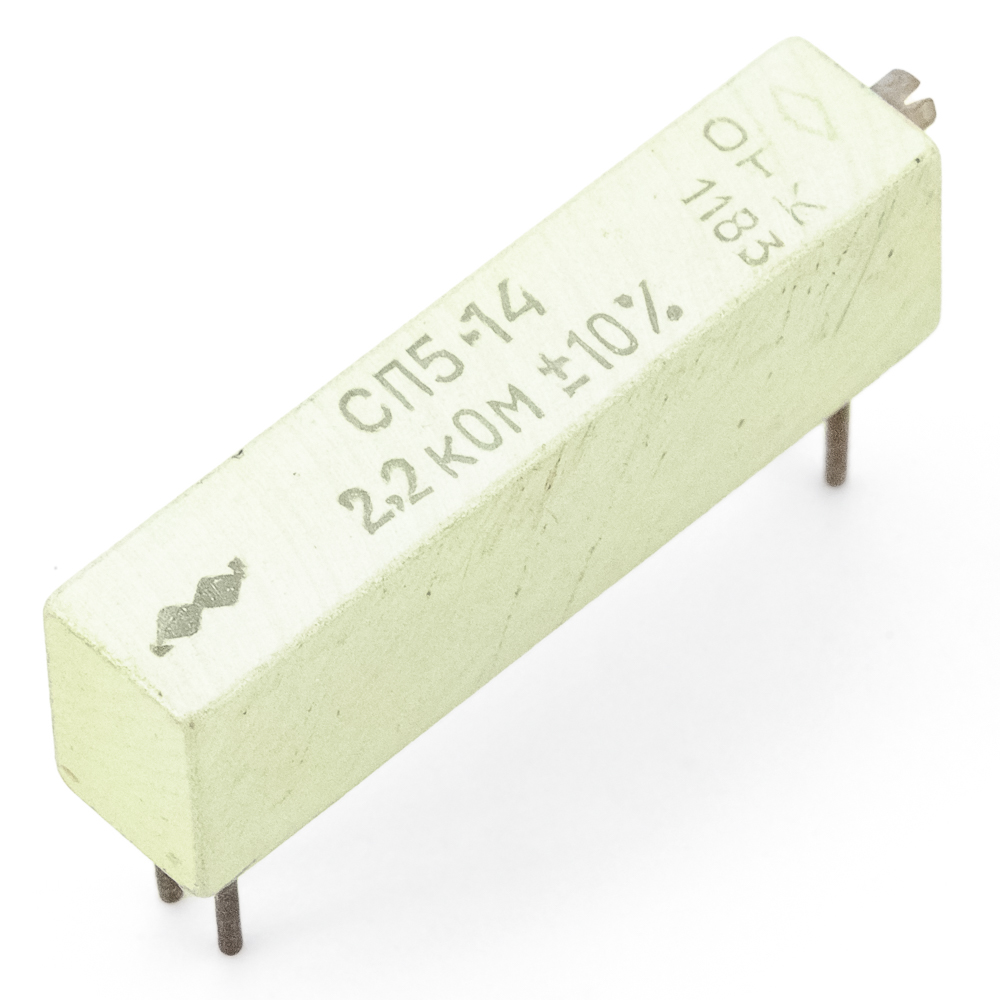

СП5-14 1W(Ватт) 2,2kΩ(кОм)-А±10% Резистор подстроечный многооборотный., фото
Артикул (ID): KP-1031
СП5-14 1W(Ватт) 2,2kΩ(кОм)-А±10% Резистор подстроечный многооборотный.
  • 100 ₽ 1 шт.
СП5-14 1W(Ватт) 1,5kΩ(кОм)-А±10% Резистор подстроечный многооборотный., фото
Артикул (ID): SN-4447
СП5-14 1W(Ватт) 1,5kΩ(кОм)-А±10% Резистор подстроечный многооборотный.
  • 100 ₽ 1 шт.
СП5-14 1W(Ватт) 3,3kΩ(кОм)-А±10% Резистор подстроечный многооборотный, фото
Артикул (ID): SN-5330
СП5-14 1W(Ватт) 3,3kΩ(кОм)-А±10% Резистор подстроечный многооборотный
  • 100 ₽ 1 шт.
СП5-22 1W(Ватт) 1,5kΩ(kОм)-А±5% ОАО Контакт, фото
СП5-22 1W(Ватт) 1,5kΩ(kОм)-А±5% ОАО Контакт
СП5-22 1W(Ватт) 1,5kΩ(kОм)-А±10% ОАО Контакт, фото
СП5-22 1W(Ватт) 1,5kΩ(kОм)-А±10% ОАО Контакт

Возможные аналоги

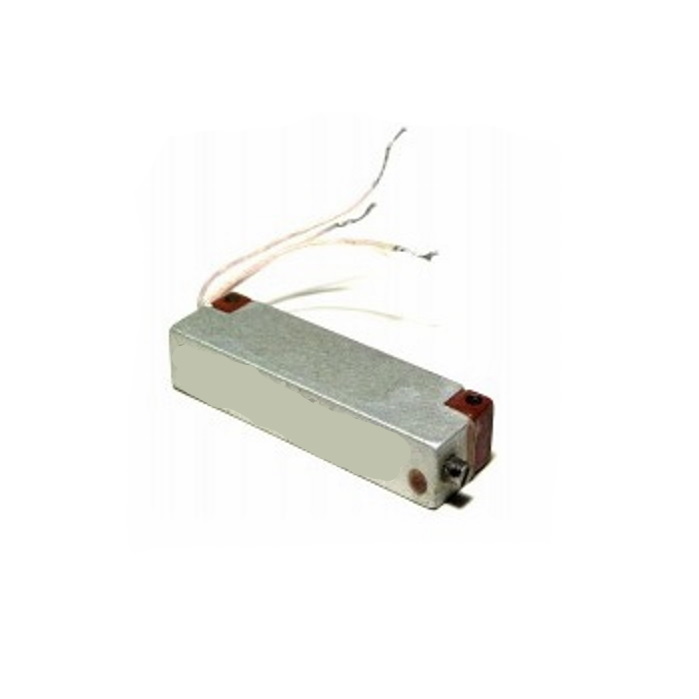

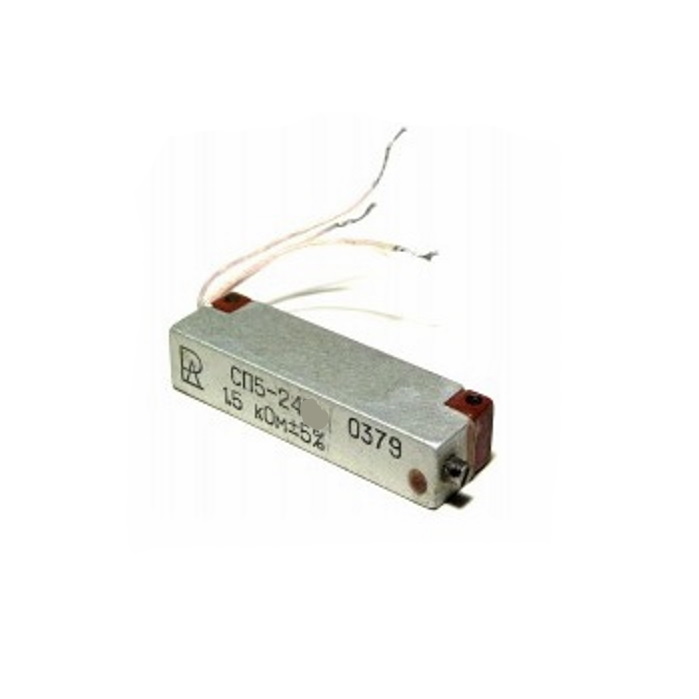

СП5-24 1W(Ватт)1,5kΩ(kОм)-А±5% ОАО Контакт, фото
СП5-24 1W(Ватт)1,5kΩ(kОм)-А±5% ОАО Контакт
СП5-24 1W(Ватт) 1,5kΩ(kОм)-А±10% ОАО Контакт, фото
СП5-24 1W(Ватт) 1,5kΩ(kОм)-А±10% ОАО Контакт
СП5-15 1W(Ватт) 1,5kΩ(kОм)-А±10% ОАО Контакт, фото
СП5-15 1W(Ватт) 1,5kΩ(kОм)-А±10% ОАО Контакт
СП5-15 1W(Ватт) 1,5kΩ(kОм)-А±10% АО "НПО "Бином" , фото
СП5-15 1W(Ватт) 1,5kΩ(kОм)-А±10% АО "НПО "Бином"
