П2К-З-5-15-6 Переключатель модульный(арт. KT-774)

Завод «Электросоединитель»; зависимая фиксация; 5
СССР
Артикул (ID): KT-774
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1982
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ЕЩО.360.037ТУ
Подробная документация
ID: 502954
На складе 3 шт
  • Цена от 329 ₽
  • 1 шт 329 ₽
Количество
Быстрый заказ

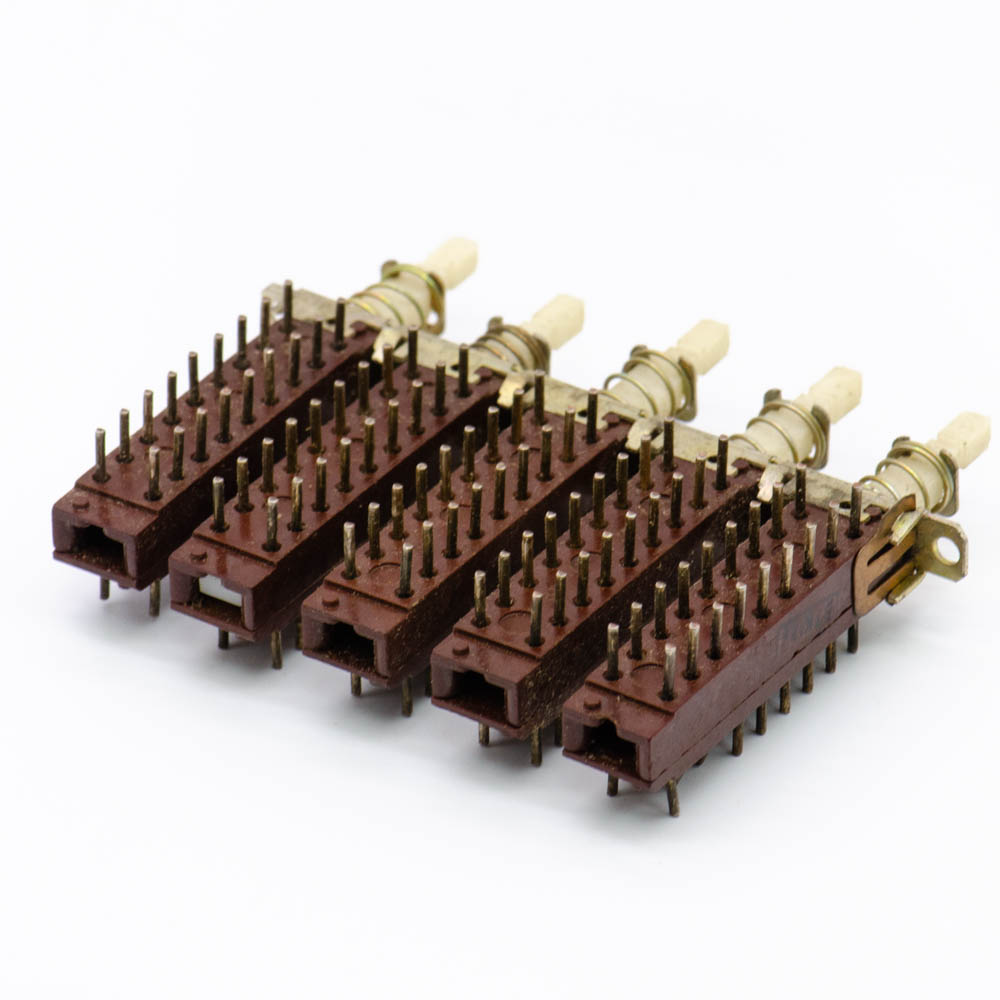

П2К-З-5-15-6 Переключатель модульный – предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. П2К – тип переключателя, З – способ фиксации-зависимый, 5 – число модулей, 15 – шаг между осями модулей, 6 – количество групп коммутации. Кнопки поставляются отдельно. Вся дополнительная информация находится во вложении на товар. см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование П2К-З-5-15-6 Переключатель модульный
Торговая марка Завод «Электросоединитель»
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ЕЩО.360.037ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 41,1
Транслитерация p2k-z-5-15-6-pereklyuchatel-modulnyj
Вид упаковки самоупаковка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатель кнопочный
Функциональный тип переключатель кнопочный
Серия переключателя П2К
Наличие фиксации есть
Способ фиксации зависимая фиксация
Количество модулей 5
Количество групп коммутации 6
Шаг между осями модулей 15 mm

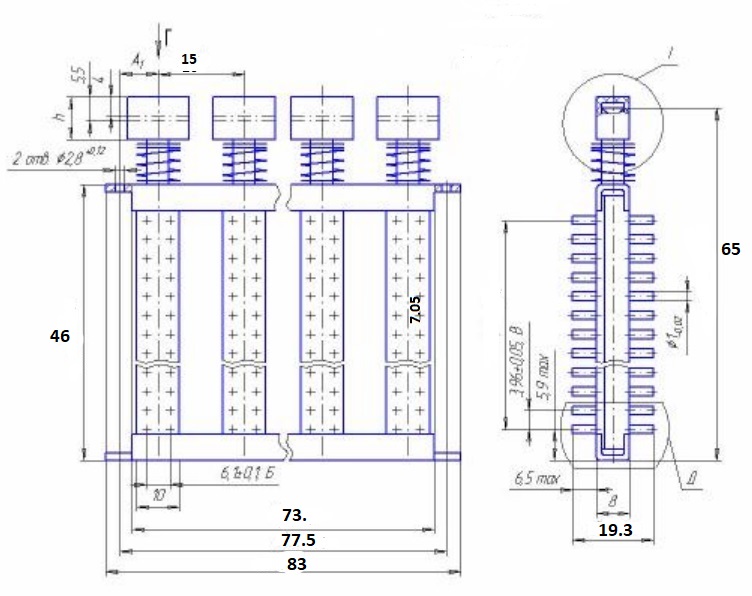

Габаритные размеры L*W*H 83х65х19,3 mm
Высота корпуса 40 mm
Высота сборки 65 mm
Материал корпуса карболит
Метод монтажа механический на панель
Метод монтажа электрический пайка
Вид выводов проволочные
Материал выводов латунь
Покрытие выводов лужение
Расположение выводов двустороннее
Диаметр выводов 1 mm
Установочные размеры 77.5 mm расстояние между монтажными отверстиями
Фактическая маркировка П2К

Технические характеристики

Рабочий ток постоянный, max 1 A
Рабочий ток переменный, max 1,5 A
Рабочее напряжение, max 250 V
- диапазон частот 1-80 Hz
- амплитуда ускорения 50 m/c²
Емкость между соседними выводами 1 pF
Сопротивление контактов не более 0,025 Ω
Сопротивление изоляции 1000 MΩ
- ударное ускорение 150 m/c²
- ударное ускорение 1000 m/c²

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 10000 циклов
Интервал рабочих температур от -40 до +55°С
Относительная влажность 98% при температуре +25°С
Атмосферное давление 53,3 - 106,6 kPa
Климатическое исполнениеi УХЛ
П2К-З-5-15-6 Переключатель модульный   (datasheet)
