Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка ВР0.360.007 ТУ.(арт. BV-4609)

on-on; DPDT; ВР0.360.007 ТУ
СССР
Артикул (ID): BV-4609
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.360.007 ТУ
Аналоги и альтернативы
ID: 551858
На складе 13 шт
  • Цена от 261 ₽
  • 1 шт 261 ₽
Количество
Быстрый заказ

Т3-В тумблер трехполюсный – перекидной переключатель с врубными контактами. Структура условного обозначения: Т3 – обозначение серии тумблера; ручка обычная (в маркировке не указывается); с пазом на резьбовой втулке (в маркировке не указывается). Климатическое исполнение – В (всеклиматическое). Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 6 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка ВР0.360.007 ТУ.
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ВР0.360.007 ТУ
Дата изготовленияi СССР
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 22,25
Наличие паспорта - этикетки нет
Транслитерация T3-V on-on, 6A(Amp) 250V(Volt) Two-pole toggle switch, soldering, VR0.360.007 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя Т3
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет
Количество положений 2 положения
Электрическая схема контактовi DPDT
Электрическая схема коммутации полож.1 (1-3; 2-4); пол. 2 (1-5; 2-6)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 12,2 mm
Диаметр установочного отверстия 12,2 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя белый
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 20 mm)
Наличие протектора нет

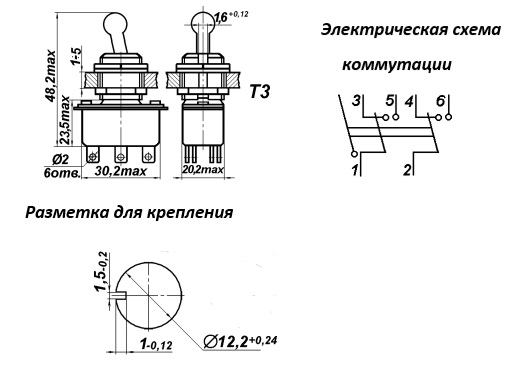

Габаритные размеры L*W*H 30,2х20,2х48,2 mm
Длина корпуса 30,2 mm
Ширина корпуса 20,2 mm
Высота корпуса 23,5 mm
Дополнительные характеристики с пазом на резьбовой втулке
Фактическая маркировка Т3В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии Т3..., ТП1-2..., ТВ1-2..., KN3-3...

Технические характеристики

Номинальный ток 6 A
Номинальное напряжение 250 V
Усилие или момент переключения 5 - 16 N
Максимальная коммутир.мощность 660 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до 100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре 35°С
Макс. срок хранения 15 лет
Ресурс 5000 переключений

Полные аналоги

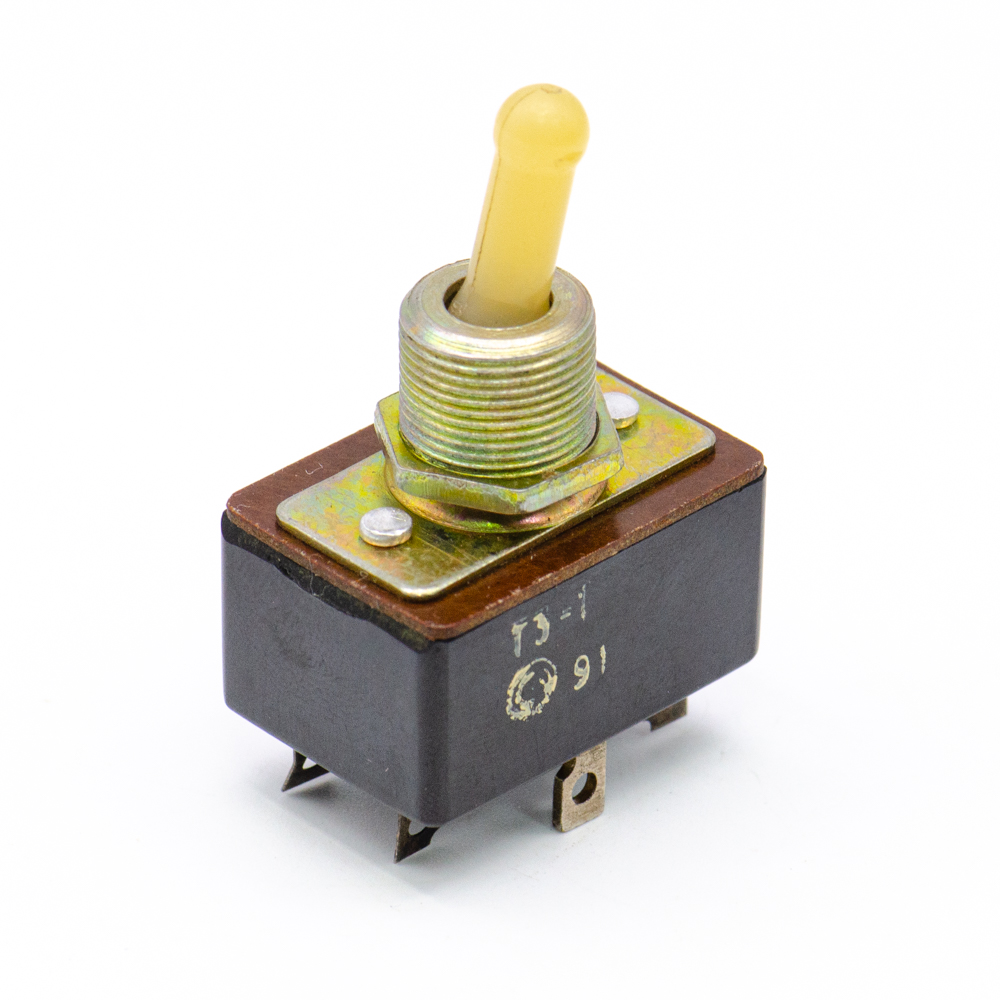

Т3-1 on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407 ТУ, фото
Артикул (ID): TC-648
Т3-1 on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, АГ0.360.407 ТУ
  • 135 ₽ 1 шт.

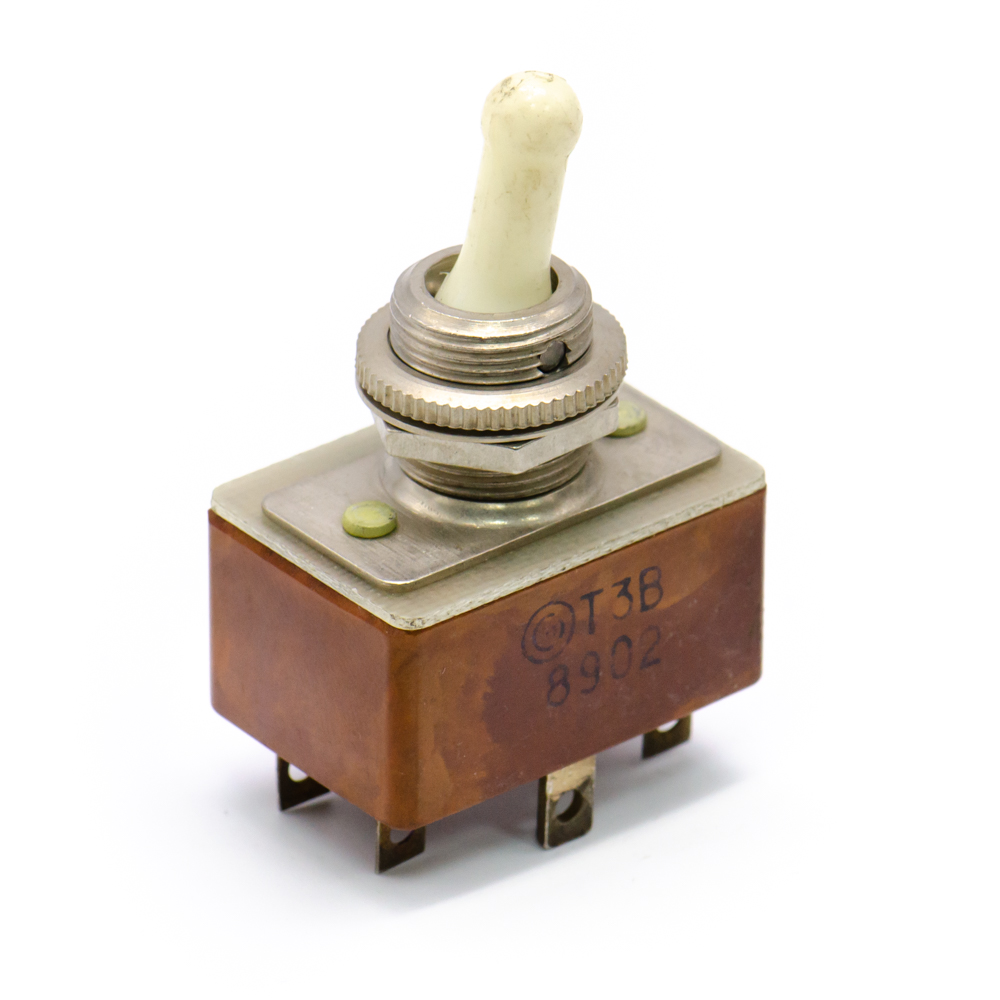

Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка, фото
Артикул (ID): TN-2728
Т3-В on-on, 6A(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, ВР0.360.007 ТУ, декоративная гайка
  • 266 ₽ 1 шт.

Функциональные аналоги

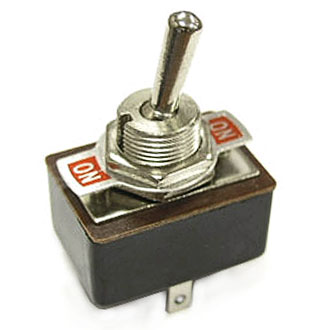

KN3-3 on-on, 3А(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, RUICHI, фото
Артикул (ID): ZE-182
KN3-3 on-on, 3А(Ампер) 250V(Вольт) Тумблер двухполюсный, пайка, RUICHI
  • 66.92 ₽ 1 шт.
  • 66.92 ₽ от 10 шт.
  • 66.92 ₽ от 100 шт.

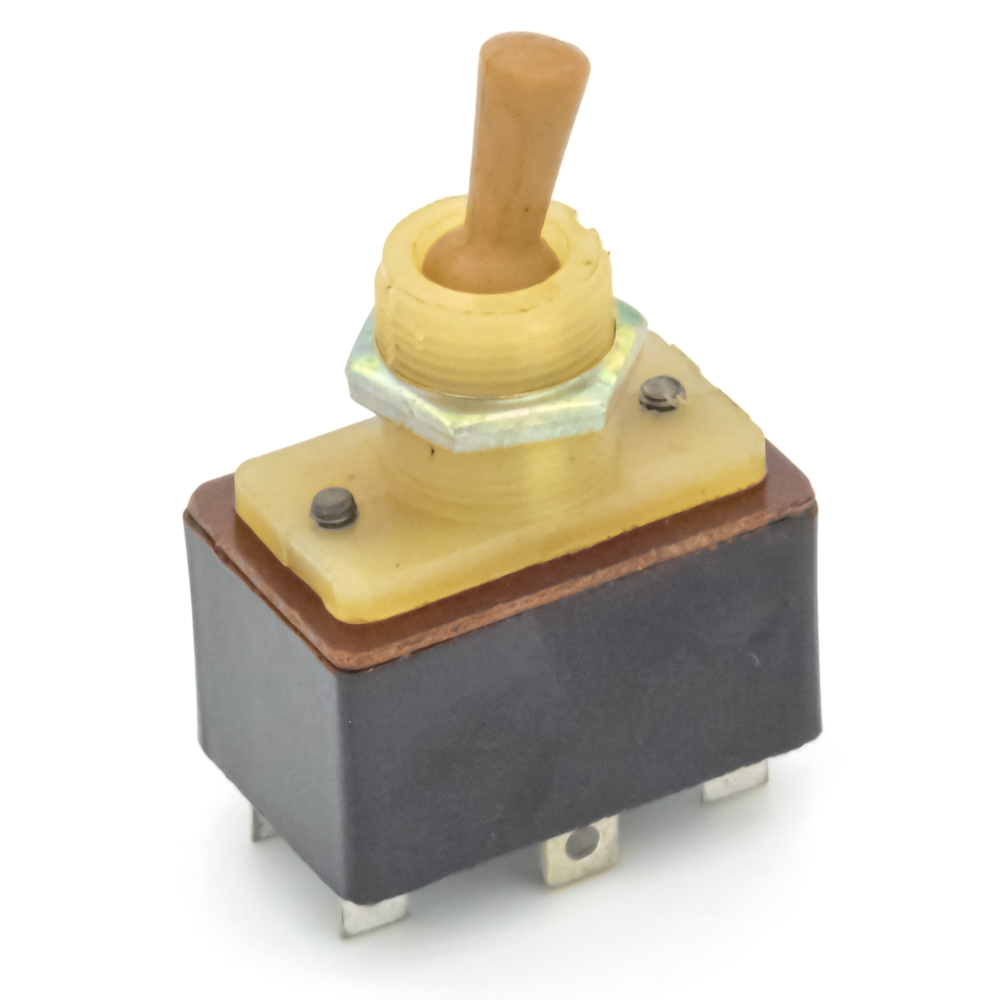

ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075ТУ, пластмасса,, фото
Артикул (ID): OP-1563
ТП1-2 on-on, 2A(Ампер) 220V(Вольт) Тумблер двухполюсный, пайка, УС0.360.075ТУ, пластмасса,
  • 270 ₽ 1 шт.
  • 252 ₽ от 5 шт.
