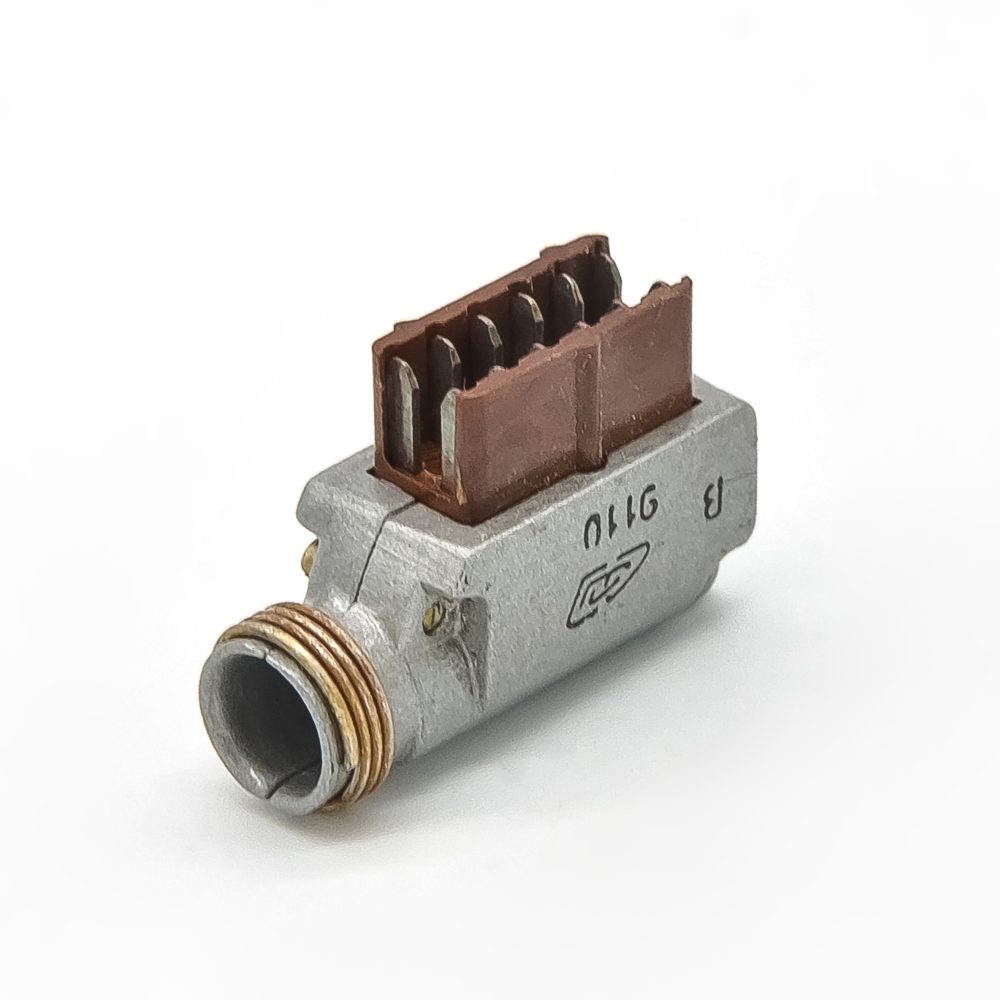

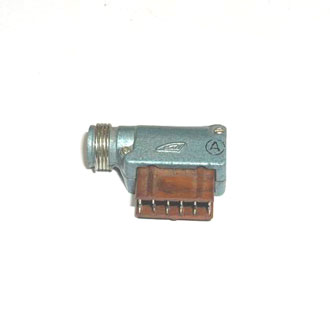

РШ2Н-1-23 Вилка ножевые контакты, карболит. "1", бР0.364.013ТУ (арт. TB-8726)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; алюминий; бР0.364.013ТУ
СССР
Артикул (ID): TB-8726
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бР0.364.013ТУ
Подробная документация
Аналоги и альтернативы
ID: 531469
На складе 1 шт
  • Цена от 95 ₽
  • 1 шт 95 ₽
Количество
Быстрый заказ

РШ2Н-1-23 Вилка ножевые контакты, карболит – электрический прямоугольный малогабаритный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Ш – штыревой контакт (вилка); 2 - кабельная часть соединителя; Н - низкочастотный; 1 – порядковый номер разработки; 23 – 12-контактная вилка с прямым кожухом, отсутствие буквы – покрытие контактов – серебро. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РШ2Н-1-23 Вилка ножевые контакты, карболит. "1", бР0.364.013ТУ
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования бР0.364.013ТУ
Код ТНВЭД 8536508008
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 6
Состояние упаковки самоупаковка
Транслитерация RSH2N-1-23 Fork knife contacts, carbolite. "1", bR0.364.013TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШ2Н-1
Типономинал / Типоконструкция вилка
Количество контактов 12
Вид контактов ножевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов 2
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Вид кожуха, патрубка прямой
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 15,8 mm
Ширина изолятора 8,2 mm
Высота изолятора 6 mm

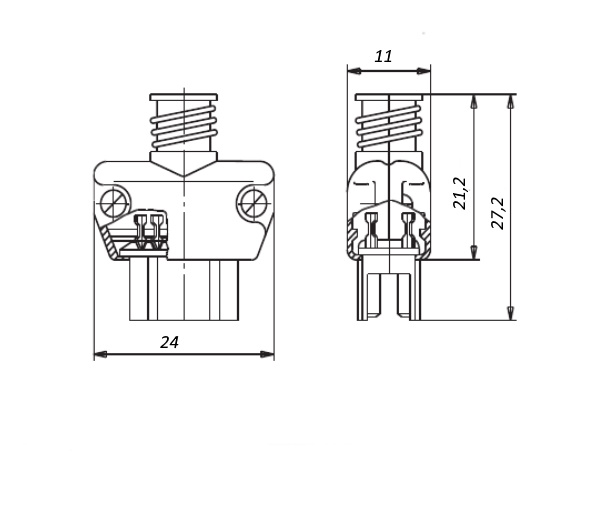

Габаритные размеры L*W*H 24х11х27,2 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Взаимосочленение РГ1Н-1-4
Рабочее положение любое
Фактическая маркировка РШ2Н-1-23

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
РШ2Н-1-23 Вилка ножевые контакты, карболит. "1", бР0.364.013ТУ   (datasheet)

Функциональные аналоги

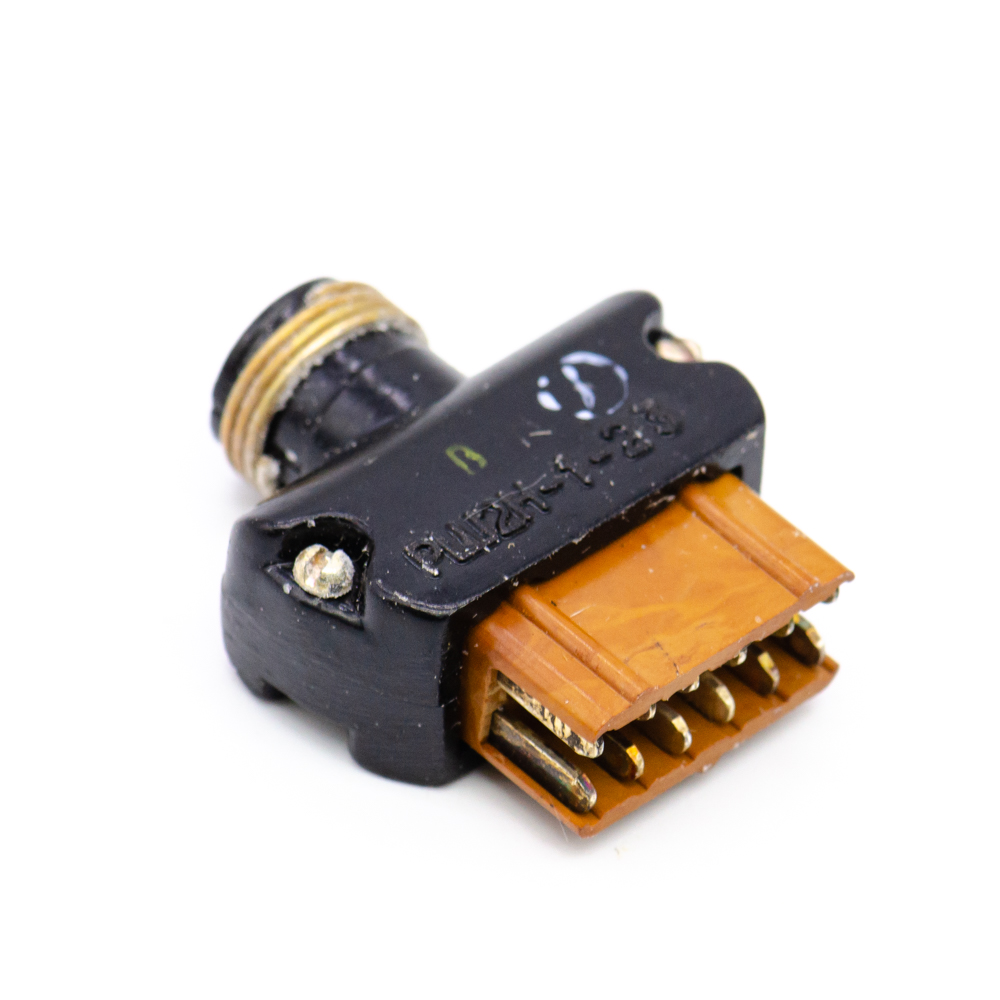

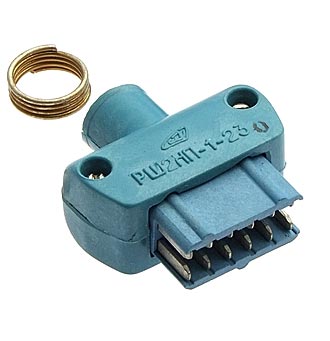

РШ2НП-1-23 Вилка ножевые контакты, пластмасса ., фото
Артикул (ID): KP-5900
РШ2НП-1-23 Вилка ножевые контакты, пластмасса .
  • 45 ₽ 1 шт.
РШ2Н-1-23 Вилка ножевые контакты, карболит, "5", фото
Артикул (ID): OF-1345
РШ2Н-1-23 Вилка ножевые контакты, карболит, "5"
  • 75 ₽ 1 шт.

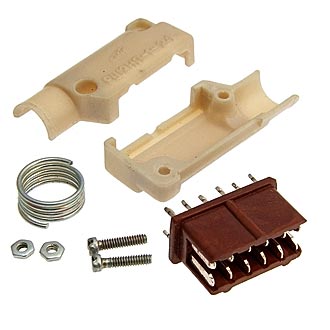

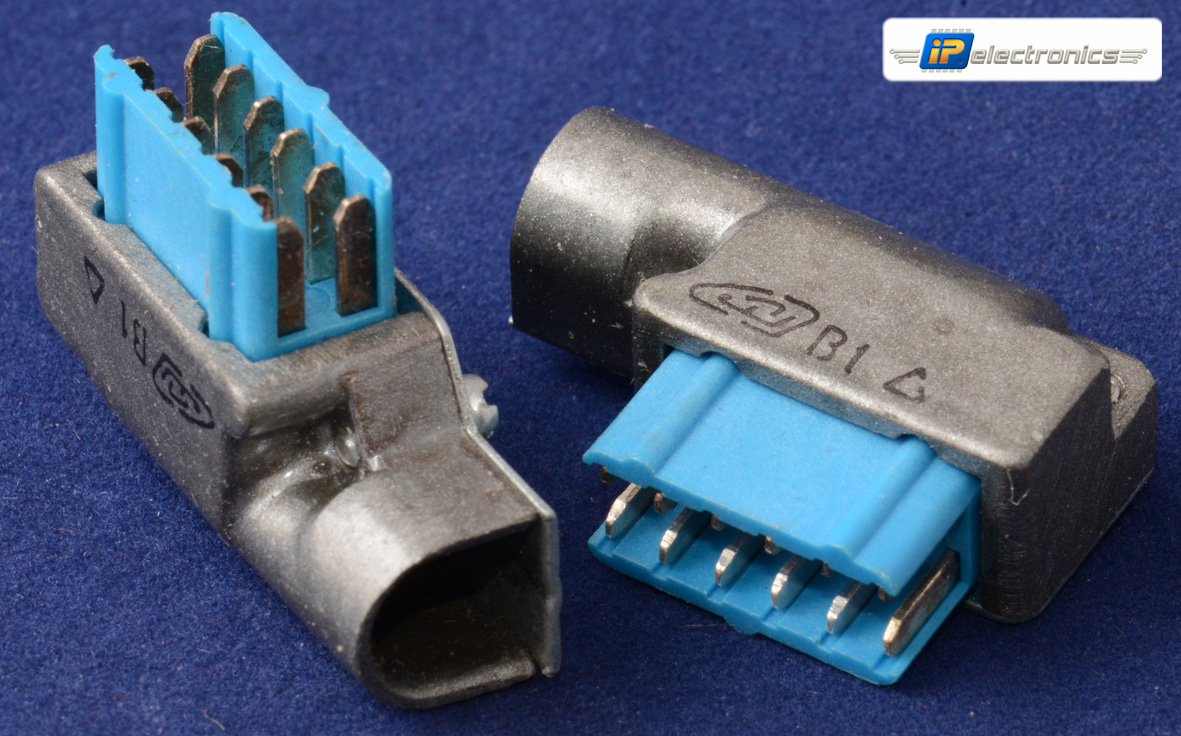

РШ2НП-1-23 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): ZA-1897
РШ2НП-1-23 Вилка ножевые контакты, пластмасса

Возможные аналоги

РШ2НП-1-24 Вилка ножевые контакты, карболит, фото
Артикул (ID): ZL-8600
РШ2НП-1-24 Вилка ножевые контакты, карболит
  • 35.57 ₽ 1 шт.

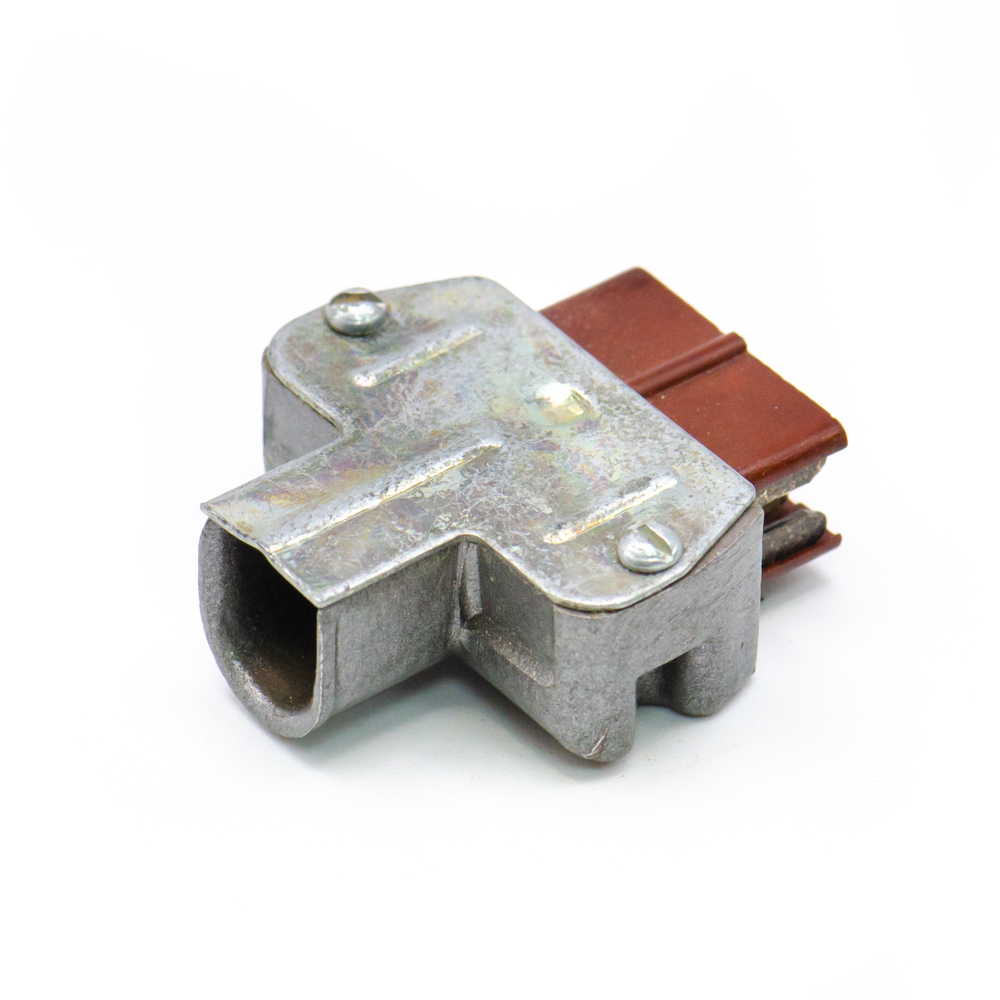

РШ2НМ-1-24-О Вилка ножевые контакты, карболит, фото
Артикул (ID): TM-2472
РШ2НМ-1-24-О Вилка ножевые контакты, карболит
  • 75 ₽ 1 шт.
РШ2Н-1-24 Вилка ножевые контакты, карболит, "5", фото
Артикул (ID): TN-6728
РШ2Н-1-24 Вилка ножевые контакты, карболит, "5"
  • 75 ₽ 1 шт.

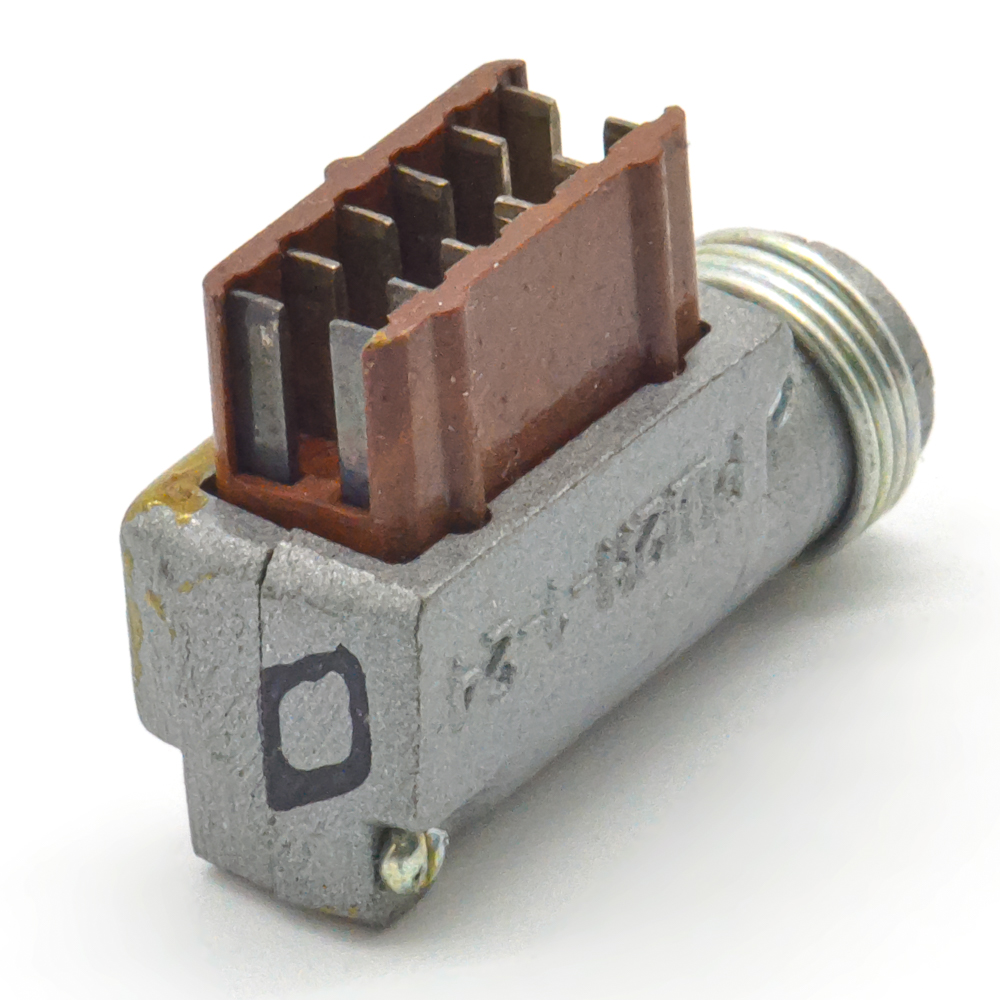

РШ2Н-1-24 Вилка ножевые контакты, карболит, 1991г, фото
Артикул (ID): OF-1347
РШ2Н-1-24 Вилка ножевые контакты, карболит, 1991г
  • 75 ₽ 1 шт.
  • 64 ₽ от 10 шт.
РШ2НМ-1-24 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): OF-1340
РШ2НМ-1-24 Вилка ножевые контакты, пластмасса
  • 75 ₽ 1 шт.

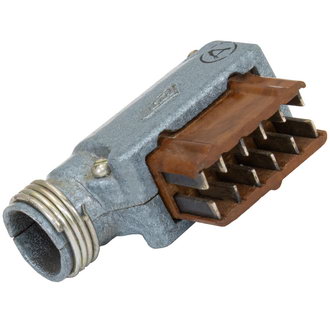

РШ2Н-1-24 Вилка ножевые контакты, карболит., фото
