Скидка на  Резисторы подстроечные
-20%

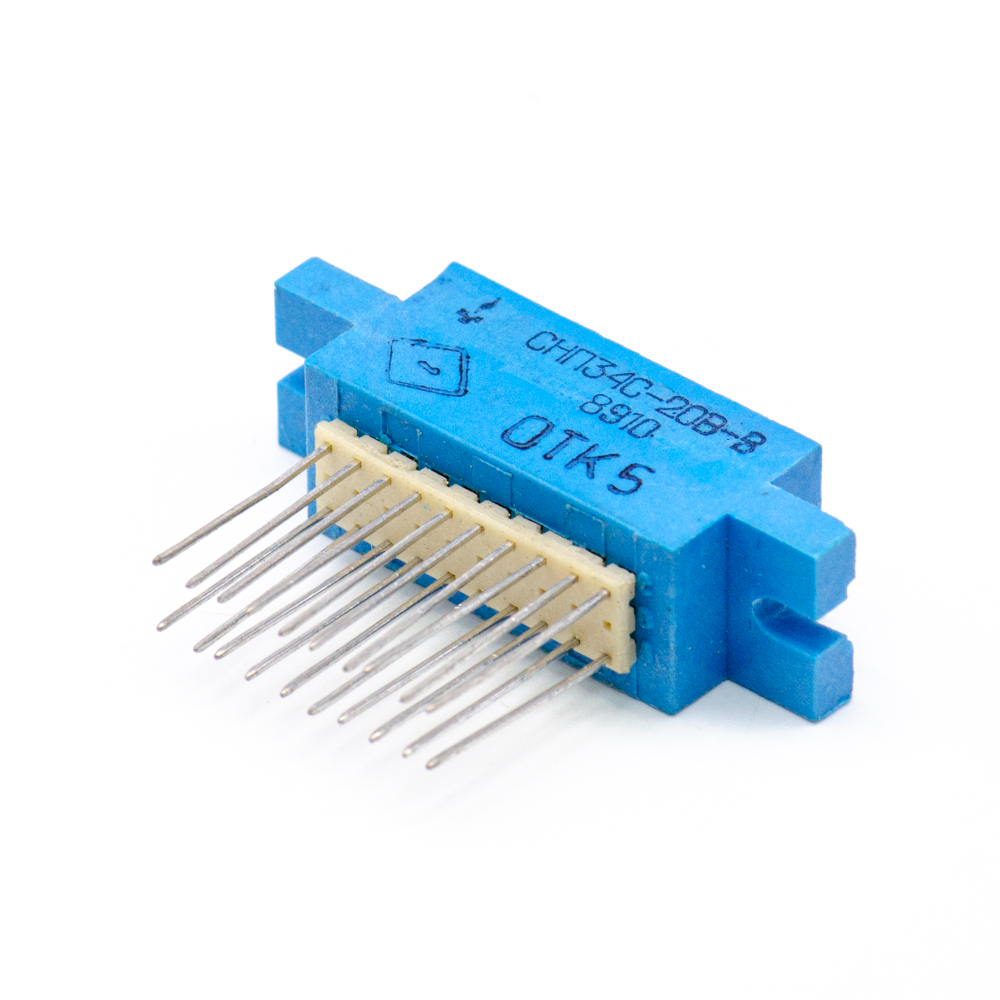

СНП34С-20/44х12,5В-21В Вилка врубная, бР0.364.009ТУ(арт. TB-8686)

Завод Резистор, Эчмиадзин; 150 V; 2 A; в плату; " 5" - ВП, ПЗ; П - прямой хвостовик; бР0.364.009ТУ
СССР
Артикул (ID): TB-8686
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ бР0.364.009ТУ
Подробная документация
ID: 531306
На складе 7 шт
  • Цена от 75 ₽
  • 1 шт 75 ₽
Количество
Быстрый заказ

Соединители для печатного монтажа СНП34С-20/44х12,5В-21-В электрические низкочастотные прямоугольные малогабаритные для печатного монтажа врубного сочленения. Используется для соединения и разъединения электрических цепей  в различных видах электро- и радиоаппаратуры специального и общего назначения. Предназначены для соединения электрических цепей постоянного, переменного с частотой до 3 МГц и импульсного токов при напряжении до 150 В. Расшифровка условного обозначения СНП34С-20/44х12,5В-21-В: СНП34 – тип соединителя; С-покрытие контактов: серебро; 20-количество контактов; 44х12,5-размер соединителя в мм; В-вилка (штырь); 21-вилка прямая; В-всеклиматическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СНП34С-20/44х12,5В-21В Вилка врубная, бР0.364.009ТУ
Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления СССР
Нормы и требования бР0.364.009ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 28,25
Состояние упаковки самоупаковка
Транслитерация SNP34S-20/44x12.5V-21V Plug, bR0.364.009TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей СНП34С
Типономинал / Типоконструкция вилка
Количество контактов 20
Диаметр контактов 0,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,0 mm
Шаг контактов в ряду 2,5 mm
Количество рядов контактов 2
Материал изолятора пластик
Цвет изолятора синий

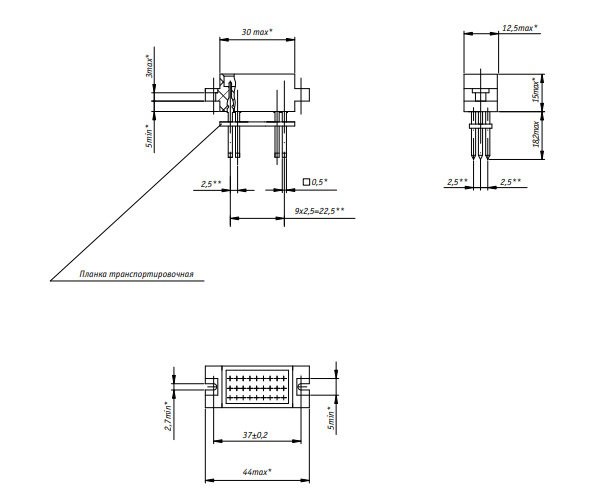

Габаритные размеры L*W*H 44х32,2х12,5 mm
Длина изолятора 44 mm
Ширина изолятора 12,5 mm
Высота изолятора 15 mm
Цвет изолятора синий
Конструктивное исполнение хвостовика П - прямой хвостовик
Метод монтажа механический в плату
Метод монтажа электрический пайка и накрутка одновременно
Вид контактов штырь
Тип контактов штырь
Установочные размеры 37 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,7 mm
Наличие ловителей нет ловителей
Наличие замка для фиксации нет замка
Метод сочленения врубной
Типоконструкция блочная
Наличие ориентации выступ, паз
Фактическая маркировка СНП34С-20В-В

Технические характеристики

Рабочее напряжение, max 150 V
Рабочий ток, max 2 A
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Минимальная наработка 10 000 час.
Ресурс 500 сочленений-расчленений
СНП34С-20/44х12,5В-21В Вилка врубная, бР0.364.009ТУ   (datasheet)
