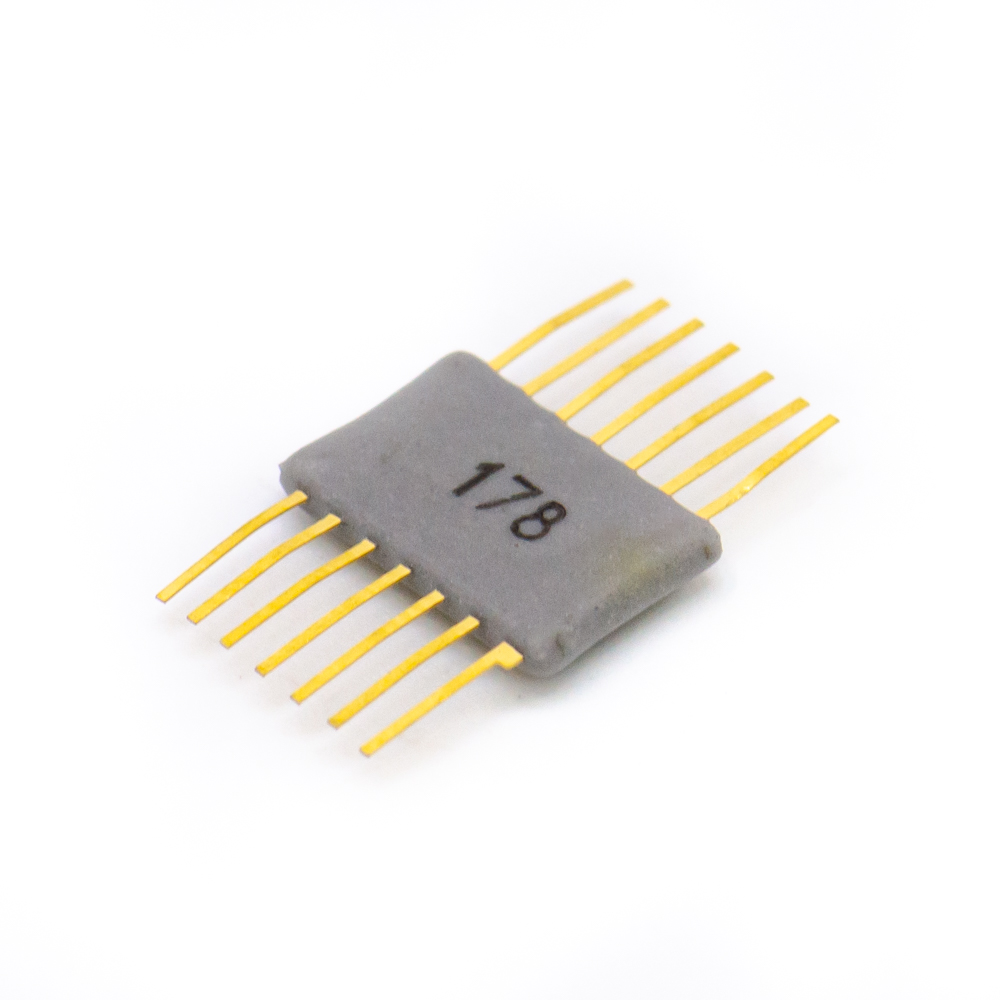

249ЛП1Б Микросхема, ТТ0.343.000ТУ (арт. TB-6601)

СССР
Артикул (ID): TB-6601
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ТТ0.343.000ТУ
Подробная документация
ID: 527227
На складе 8 шт
  • Цена от
    Включая НДС
     243 ₽
  • 1 шт 243 ₽
Количество
Быстрый заказ

Коммутаторы логических сигналов 249ЛП1Б, оптоэлектронные, состоящие из арсенидогаллиевого излучателя, кремниевого фотодиода и интегрального усилителя, обеспечивающего на выходе цифровые уровни напряжения для совместной работы с ТТЛ-микросхемами. Расшифровка условного: 249ЛП1Б ● отсутствие буквы обозначает категорию качества «ВП»; 2 - гибридная микросхема или микросборка; 49 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности второй и третий элементы обозначают номер серии; ЛП - логические элементы прочие; 1 - цифра определяет условный номер разработки микросхемы в данной серии по определённому функциональному признаку; Б - буква указывает на различие микросхем одного типа по электрическим параметрам, исполнению или по температурному диапазону. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 249ЛП1Б Микросхема, ТТ0.343.000ТУ
Торговая марка ПРОТОН
Страна происхождения СССР
ТУ ТТ0.343.000ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 0,26
Дата выпуска 1990
Наличие паспорта - этикетки нет
Транслитерация 249LP1B Microcircuit, TT0.343.000TU
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Интегральная
Функциональный тип переключатель-инвертор

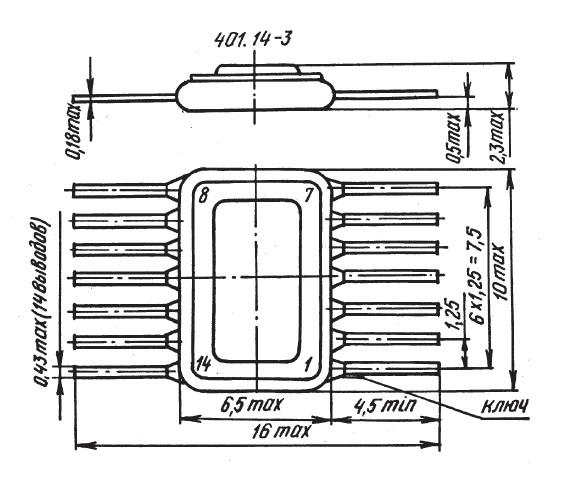

Типоразмер корпуса отечественный 401.14-3
Типоразмер корпуса FP14
Покрытие выводов или контактов Au
Количество выводов или контактов 14
Метод монтажа на плату
Рабочее положение любое
Фактическая маркировка 249ЛП1Б
Цвет изделия серый корпус
Габаритные размеры L*W*H 16х10х2,3 mm
Длина корпуса 10 mm
Ширина корпуса 6 mm
Высота корпуса 2,3 mm
Длина выводов 4,5 mm

Технические характеристики

Напряжение питания не более 5,5 V
Сопротивление 1 GΩ
Выходное напряжение низкого уровня не более 0,30 V; высокого уровня не менее 2,3 V
Входной ток не более 20 mA
Входное напряжение не более 1,9 V

Условия эксплуатации

Интервал рабочих температур от -60 до +70°C
249ЛП1Б Микросхема, ТТ0.343.000ТУ   (datasheet)
