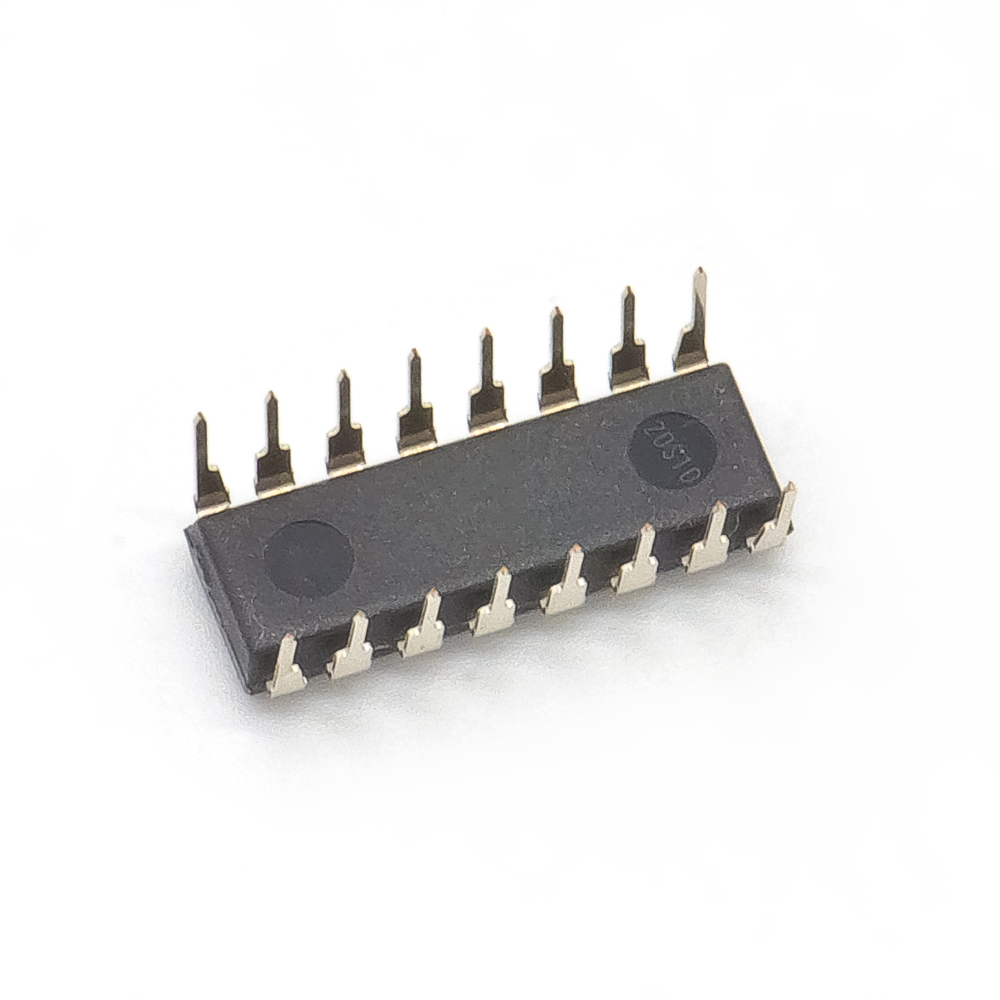

КР559ИП1 DIP16 Микросхема. (арт. TN-1296)

СССР
Артикул (ID): TN-1296
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1982-1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ бК0.348.577-01ТУ
  • ГОСТ ГОСТ 15150-69
Подробная документация
ID: 279430
На складе 20 шт
  • Цена от
    Включая НДС
     63 ₽
  • 1 шт 68 ₽
  • от 5 шт 63 ₽
Количество
Быстрый заказ

Микросхема КР559ИП1  представляет собой четыре магистральных передатчика. Содержит 28 интегральных элементов. Корпус типа 238.16-2.КР559ИП1 К - буква, указывает на микросхему категории качества «ОТК»- для устройств производственно-технического назначения и народного потребления; Р - буква, характеризует материал и тип корпуса, - пластмассовый корпус с параллельным двухрядным расположением выводов; 5 - цифра, указывает группу микросхемы по конструктивно-технологическому признаку,  - полупроводниковая микросхема; 59 - цифры, определяют номер разработки конкретного типа исполнения. В совокупности третий и четвертый элементы обозначают номер серии; ИП - буквы, обозначают подгруппу и вид функционального назначения микросхемы, где ИП - прочие схемы цифровых устройств; 1 - цифра определяет номер разработки микросхемы определённого функционального назначения в конкретной серии. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование КР559ИП1 DIP16 Микросхема.
Торговая марка АООТ СВЕТЛАНА, Санкт-Петербург
Страна происхождения СССР
ТУ бК0.348.577-01ТУ
ГОСТ ГОСТ 15150-69
Вид приемки i "1"- ОТК
Масса изделия, гр 1,08
Дата выпуска 1982-1989
Наличие паспорта - этикетки нет
Транслитерация Microcircuit КR559IP1
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Интегральная
Функциональный тип передатчик

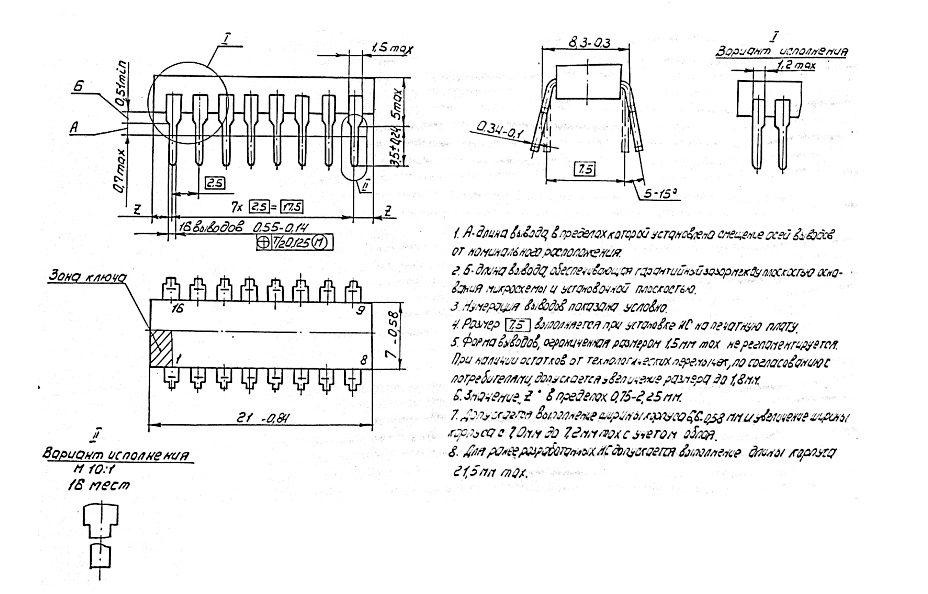

Типоразмер корпуса отечественный 238.16-2
Типоразмер корпуса DIP16
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение
Количество выводов или контактов 16
Метод монтажа в плату
Рабочее положение любое
Фактическая маркировка КР559ИП1
Цвет изделия черный
Габаритные размеры L*W*H 21х6х8
Длина корпуса 21 mm
Ширина корпуса 6 mm
Высота корпуса 3 mm
Длина выводов 6,6 mm

Технические характеристики

Напряжение питания 5V
Выходное напряжение высокого уровня не менее 2,6 V
Входной ток высокого уровня не более 1,8 mA; низкого уровня не менее 0,01 mA
Выходной ток низкого уровня не менее 70 mA; высокого уровня не более 10 µA

Условия эксплуатации

Интервал рабочих температур от -10 до +70°C
КР559ИП1 DIP16 Микросхема.   (datasheet)
