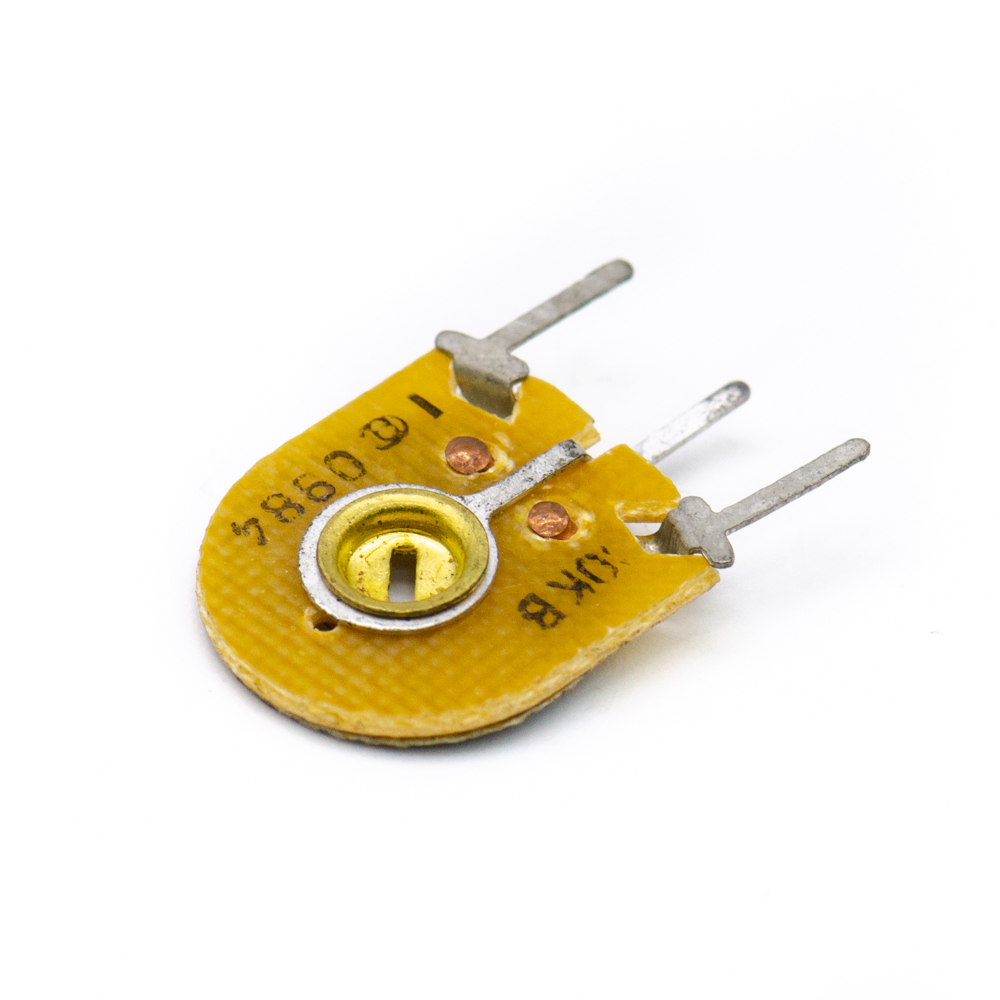

СП3-38в 0,125W(Ватт) 10k Ω(кОм)-А±20% Резистор однооборотный, ОЖО 468.351 ТУ (арт. TB-8716)

АЛЗАС-Алагир; 150 V; гетинакс; в плату
СССР
Артикул (ID): TB-8716
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1984
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 468.351 ТУ
Подробная документация
Аналоги и альтернативы
ID: 531459
На складе 9 шт
  • Цена от
    Включая НДС
     7 ₽
  • 1 шт 11 ₽
  • от 5 шт 7 ₽
Количество
Быстрый заказ

СП3-38в 0,125W(Ватт) 10kΩ(кОм)-А±20% Резистор однооборотный подстроечный одинарный с круговым перемещением подвижной системы. Структура условного обозначения: СП3-38 – тип резистора, в – исполнение корпуса, метод монтажа (в фигурном корпусе для печатного монтажа, устанавливаются перпендикулярно плате); 0,125W - номинальная мощность (Ватт); 10kΩ – номинальное сопротивление (кОм); А-функциональная характеристика (линейная); ±20% - допустимое отклонение. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-38в 0,125W(Ватт) 10k Ω(кОм)-А±20% Резистор однооборотный, ОЖО 468.351 ТУ
Торговая марка АЛЗАС-Алагир
Страна изготовления СССР
Нормы и требования ОЖО 468.351 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 1,2
Дата изготовленияi 1976-1991
Транслитерация SP3-38v 0.125W(Watt) 10kΩ(kΩ)-A±20% Single-turn resistor, JSO 468.351 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Резисторы подстроечные
Функциональный тип резисторы однооборотные
Серия резисторов СП3-38в
Функциональная характеристика А - линейная
Материал выводов латунь
Вид выводов лепесток
Покрытие выводов (Ag) серебро
Количество выводов 3
Расстояние между выводами 5 mm

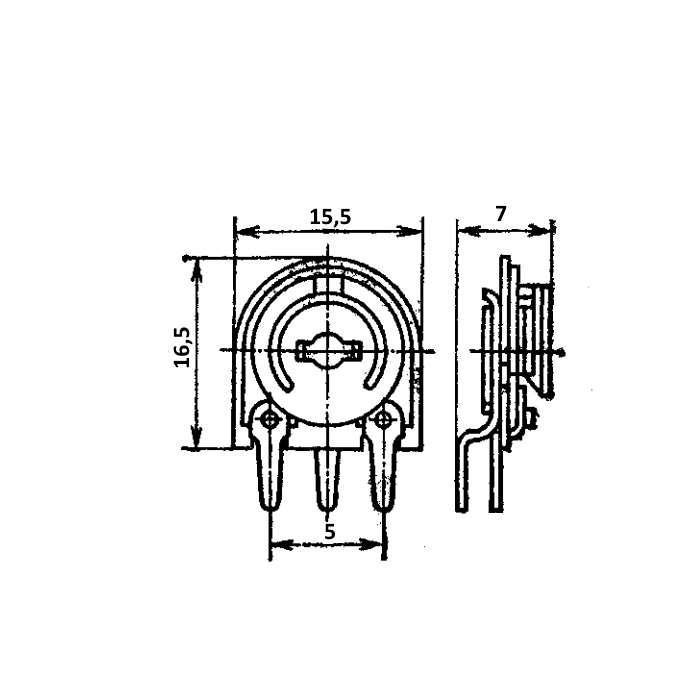

Габаритные размеры L*W*H 23х7х15,5 mm
Материал корпуса гетинакс
Длина корпуса 15,5 mm
Ширина корпуса 7 mm
Высота корпуса 16,5 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка 10К В
Рабочее положение перпендикулярно плате

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 10 kΩ
Предельное сопротивление 10 MΩ
Номинальная мощность 0,125 W
Допустимое отклонение ±20%
ТКС - температурный коэффициент сопротивления ±1000×10⁻⁶/1°C
Угол поворота, градусы 230°
Материал резистивного элемента графит (углерод)

Условия эксплуатации

Минимальная наработка 15 000 час.
Ресурс 500 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +35°С
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 12
СП3-38в 0,125W(Ватт) 10k Ω(кОм)-А±20% Резистор однооборотный, ОЖО 468.351 ТУ   (datasheet)

Функциональные аналоги

СП3-38в 0,125W(Ватт) 150kΩ(кОм)-А±20% Резистор однооборотный., фото
Артикул (ID): TW-7470
СП3-38в 0,125W(Ватт) 150kΩ(кОм)-А±20% Резистор однооборотный.
  • 9 ₽ 1 шт.
  • 8 ₽ от 5 шт.
  • 7 ₽ от 50 шт.

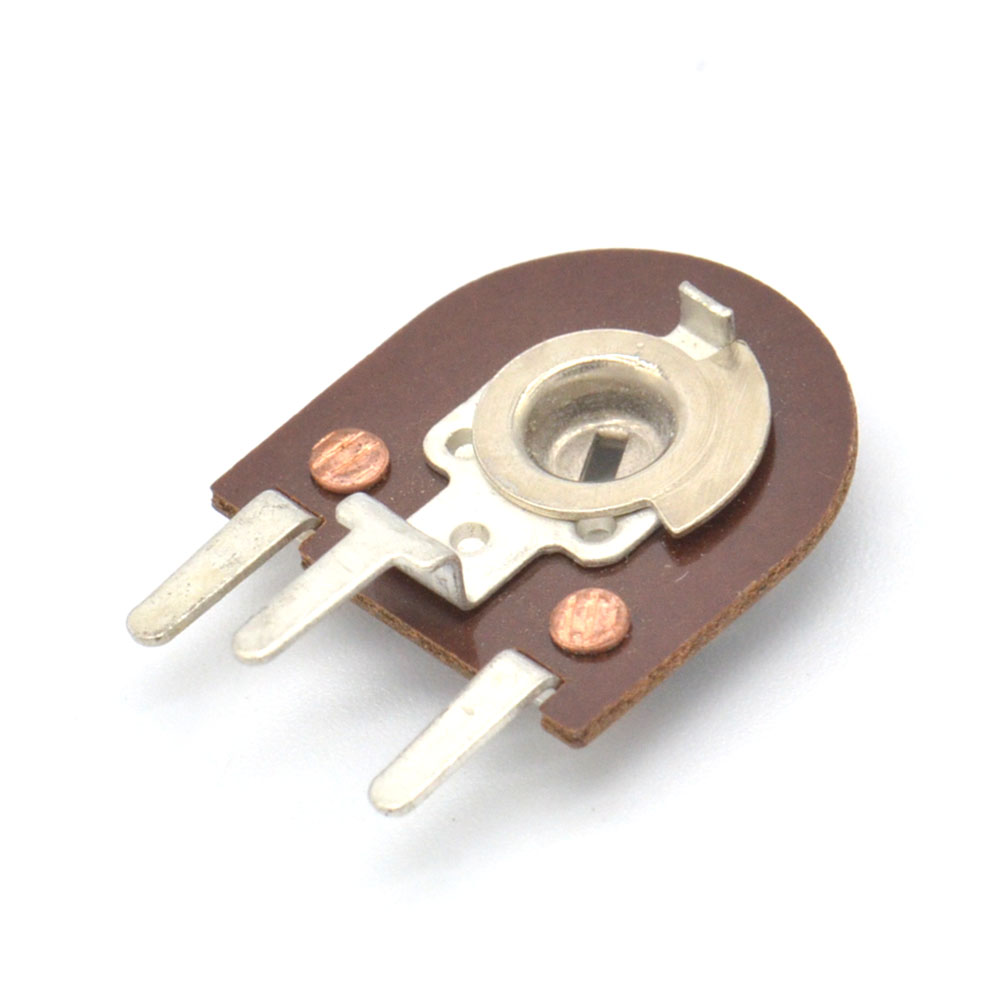

СП3-38в 0,125W(Ватт) 220kΩ(кОм)-А±20% Резистор однооборотный., фото
Артикул (ID): TW-7471
СП3-38в 0,125W(Ватт) 220kΩ(кОм)-А±20% Резистор однооборотный.

Возможные аналоги

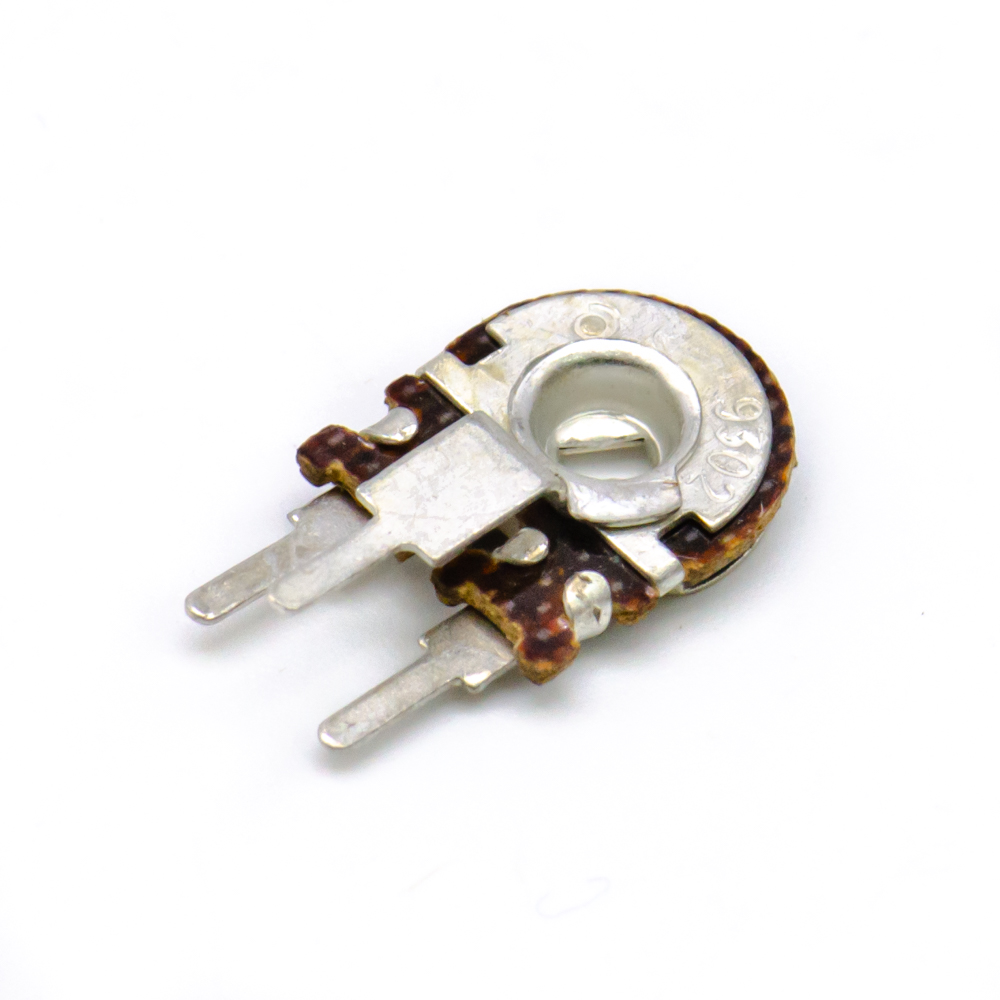

СП3-38а 0,125W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный, фото
Артикул (ID): SN-4655
СП3-38а 0,125W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный
  • 9 ₽ 1 шт.
  • 8 ₽ от 5 шт.
  • 7 ₽ от 50 шт.

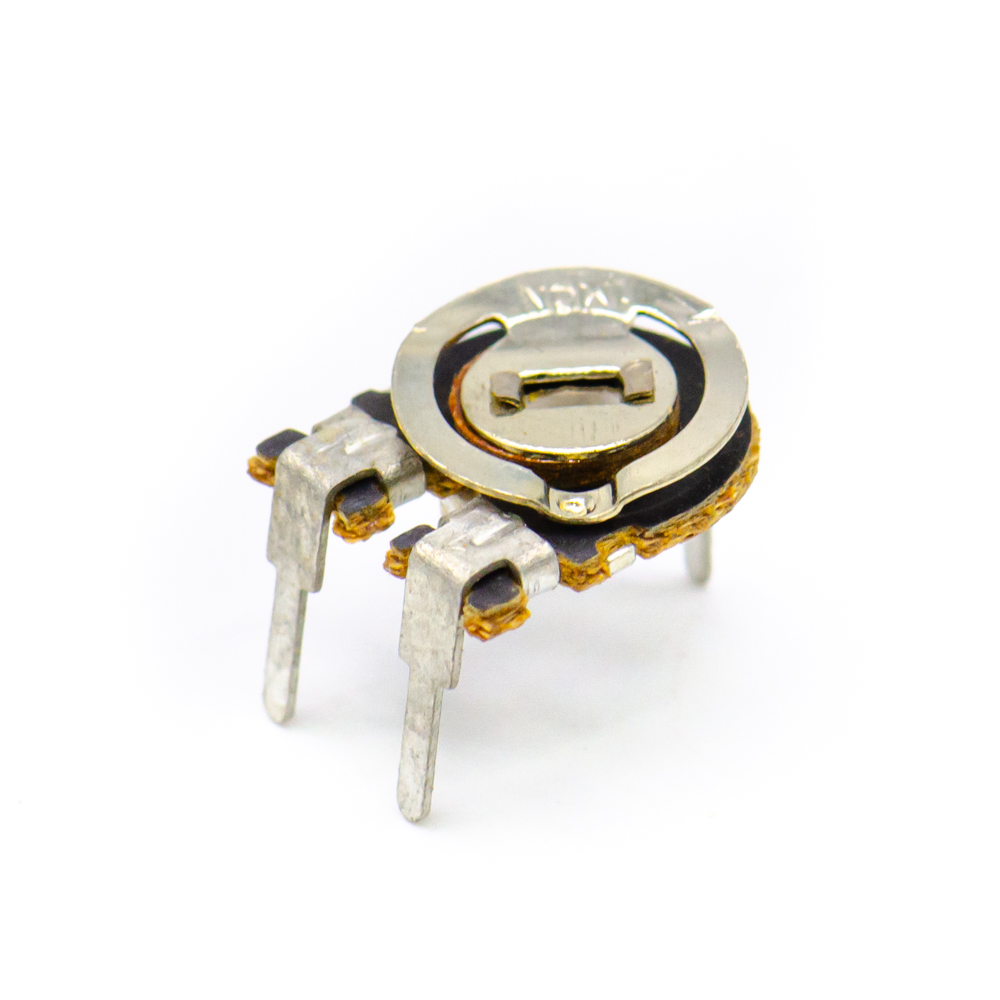

СП3-38б 0,125W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный., фото
Артикул (ID): SN-4653
СП3-38б 0,125W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный.
  • 9 ₽ 1 шт.
  • 8 ₽ от 5 шт.
  • 7 ₽ от 50 шт.

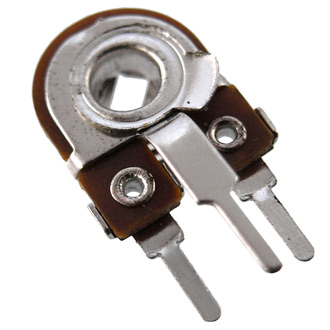

СП3-38а 0,125W(Ватт) 150kΩ(кОм)-А±20% Резистор однооборотный, фото
Артикул (ID): TN-2896
СП3-38а 0,125W(Ватт) 150kΩ(кОм)-А±20% Резистор однооборотный

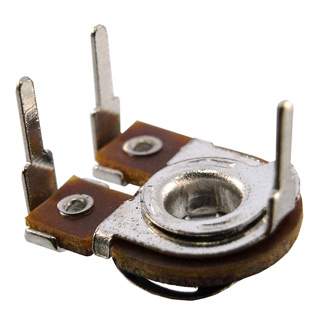

СП3-38б 0,125W(Ватт) 100kΩ(кОм)-А±20% Резистор однооборотный,, фото
