СП4-1б 0,5W(Ватт) 100k Ω(кОм)-А±20% ВС2-16(под шлиц) Резистор однооборотный. (арт. TP-3014)

ПО Омега, Унеча, Брянская обл.; 250 V; алюминиевый сплав; в плату
РОССИЯ
Артикул (ID): TP-3014
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2000
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 468.365 ТУ
Подробная документация
Аналоги и альтернативы
ID: 389080
На складе 15 шт
  • Цена от
    Включая НДС
     69 ₽
  • 1 шт 76 ₽
  • от 10 шт 69 ₽
Количество
Быстрый заказ

СП4-1б 0,5W(Ватт) 100kΩ(кОм)-А±20% ВС2-16(под шлиц) Резистор однооборотный подстроечный без стопорения вала, для навесного монтажа с круговым перемещением подвижной системы. Структура условного обозначения: СП4-1б-вид и тип резистора, 0,5W-номинальная мощность (Ватт), 100kΩ-номинальное сопротивление (кОм), А-функциональная характеристика (линейная), ±20%-допускаемое отклонение сопротивления, ВС2-Обозначение вида конца вала, 16-Длина выступающей части вала. Предназначены для работы в цепях постоянного, переменного и импульсного токов. Вся дополнительная информация находится во влажении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП4-1б 0,5W(Ватт) 100k Ω(кОм)-А±20% ВС2-16(под шлиц) Резистор однооборотный.
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна изготовления РОССИЯ
Нормы и требования ОЖО 468.365 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 4,4
Дата изготовленияi 2000-2009
Транслитерация SP4-1b 0,5W 100 kΩ±20%
Вид упаковки картонная коробка
Состояние упаковки самоупаковка
Доупаковка картонная пластина

Основные параметры

Функциональная группа Резисторы подстроечные
Функциональный тип резисторы однооборотные
Серия резисторов СП4-1б
Функциональная характеристика А - линейная
Материал выводов Cu (медь)
Вид выводов жесткие
Покрытие выводов лужение
Количество выводов 3
Расстояние между выводами 4,5; 5,4 mm
Установочные размеры 3,2 mm

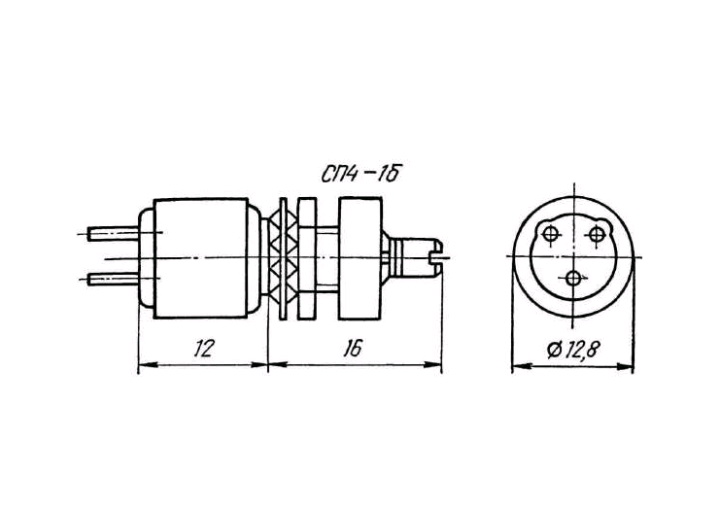

Габаритные размеры L*W*H 12,8х12,8х35 mm
Материал корпуса алюминиевый сплав
Длина корпуса 12,8 mm
Ширина корпуса 12,8 mm
Высота корпуса 12 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Вид вала i ВС-2-16 сплошной с шлицем
Вид упаковки картонная коробка
Фактическая маркировка СП4-1 0,5Вт 100К
Рабочее положение вертикальное

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 100 kΩ
Предельное сопротивление 100Ω - 4,7MΩ
Номинальная мощность 0,5 W
Допустимое отклонение ±20%
ТКС - температурный коэффициент сопротивления ±2000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Угол поворота, градусы 300°
Материал резистивного элемента графит (углерод)

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +100°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление 294 kPa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 15
СП4-1б 0,5W(Ватт) 100k Ω(кОм)-А±20% ВС2-16(под шлиц) Резистор однооборотный.   (datasheet)

Полные аналоги

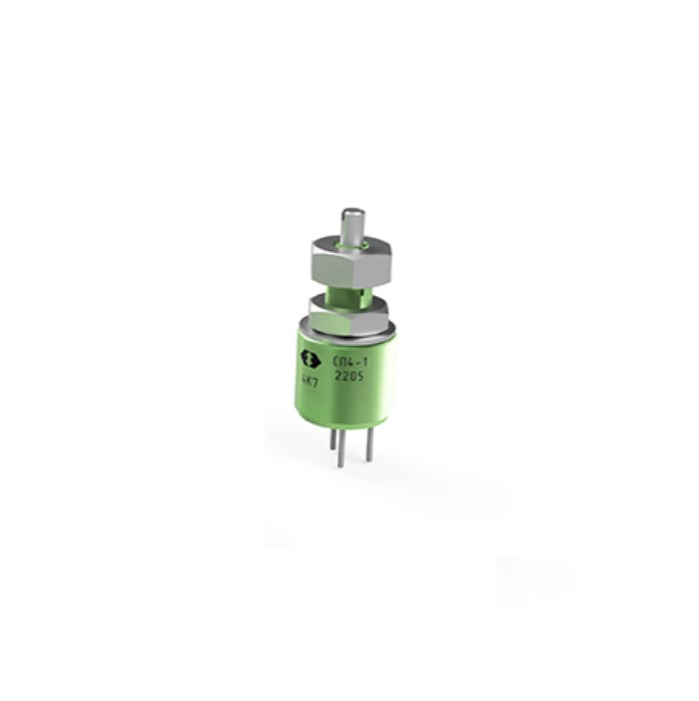

СП4-1б 0,25Вт 100кОм±20%-А, ВС2-16 АО "Ресурс", фото
СП4-1б 0,25Вт 100кОм±20%-А, ВС2-16 АО "Ресурс"

Функциональные аналоги

СП4-1б 0,25Вт 100кОм±30%-А, ВС2-16 АО "Ресурс", фото
СП4-1б 0,25Вт 100кОм±30%-А, ВС2-16 АО "Ресурс"
СП4-1б 0,25Вт 100кОм±30%-А, ВС2-16 ОАО "Омега", фото
СП4-1б 0,25Вт 100кОм±30%-А, ВС2-16 ОАО "Омега"
СП4-1б 0,25Вт 150кОм±20%-А, ВС2-16 АО "Ресурс", фото
СП4-1б 0,25Вт 150кОм±20%-А, ВС2-16 АО "Ресурс"
СП4-1б 0,25Вт 150кОм±30%-А, ВС2-16 АО "Ресурс", фото
СП4-1б 0,25Вт 150кОм±30%-А, ВС2-16 АО "Ресурс"

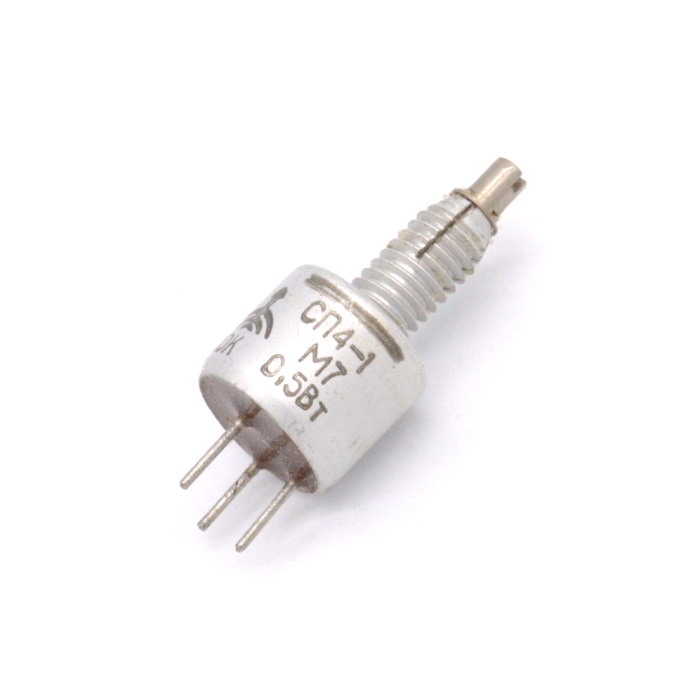

СП4-1б 0,25Вт 220кОм±20%-А, ВС2-16 ОАО "Омега", фото
СП4-1б 0,25Вт 220кОм±20%-А, ВС2-16 ОАО "Омега"

Возможные аналоги

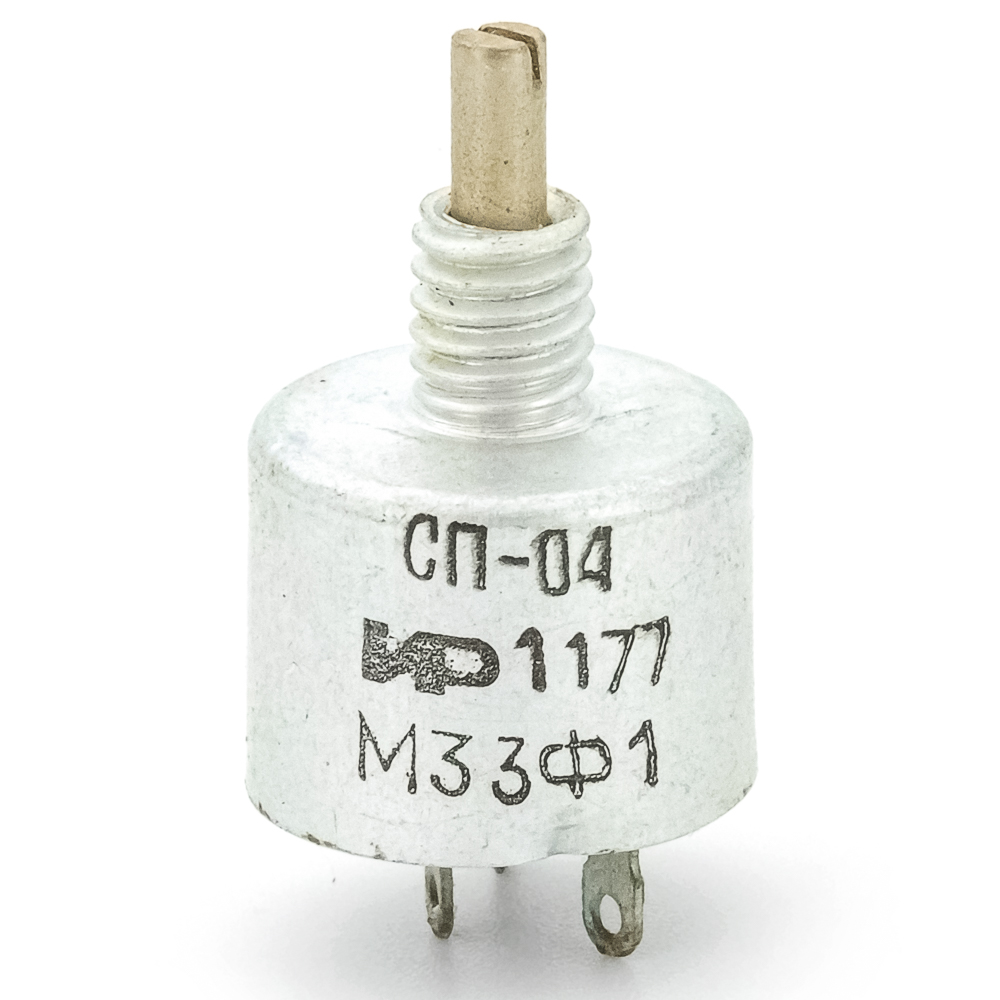

СП-0,4 0,25W(Ватт) 330kΩ(кОм)±30%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TP-4389
СП-0,4 0,25W(Ватт) 330kΩ(кОм)±30%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр)
  • 32 ₽ 1 шт.
  • 27 ₽ от 5 шт.
  • 23 ₽ от 50 шт.

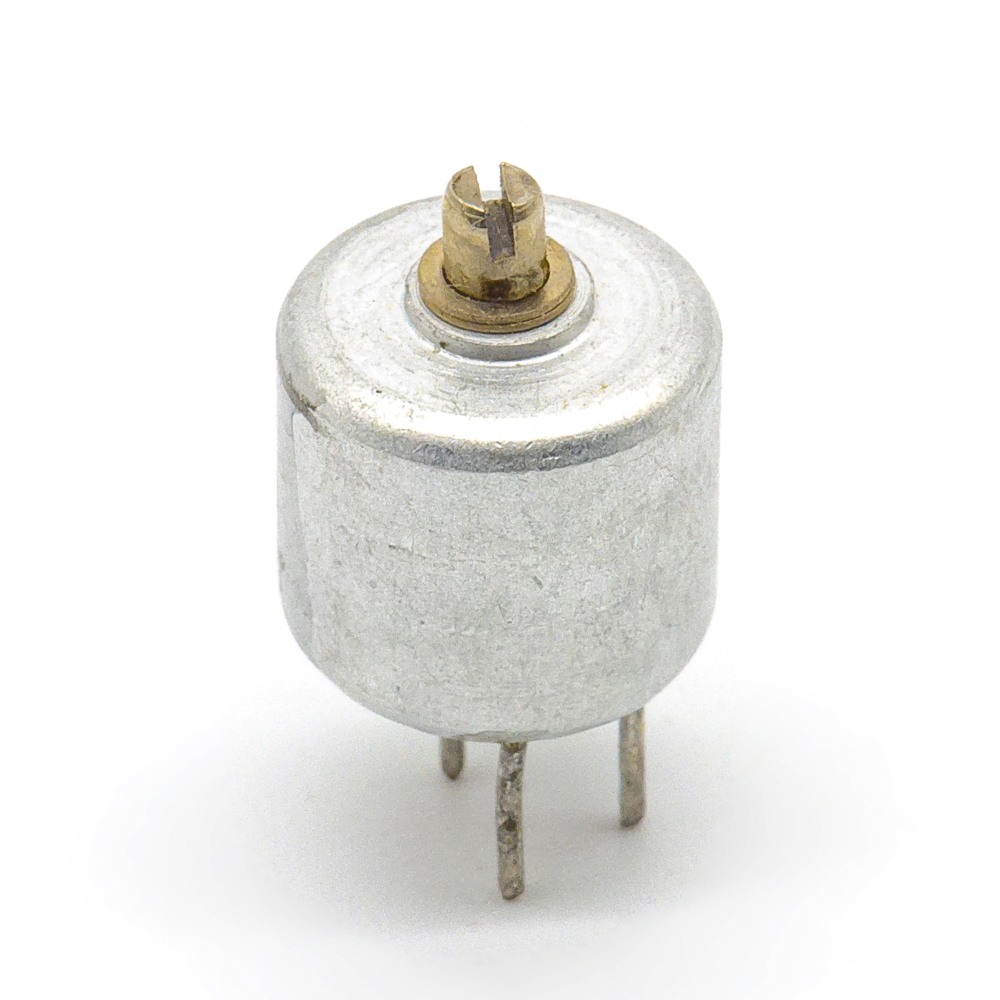

СП4-1в 0,25W(Ватт) 220kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный, фото
Артикул (ID): TM-3267
СП4-1в 0,25W(Ватт) 220kΩ(кОм)-А±20% ВС2-3,5(под шлиц) Резистор однооборотный
  • 36 ₽ 1 шт.
  • 34 ₽ от 10 шт.
  • 33 ₽ от 50 шт.

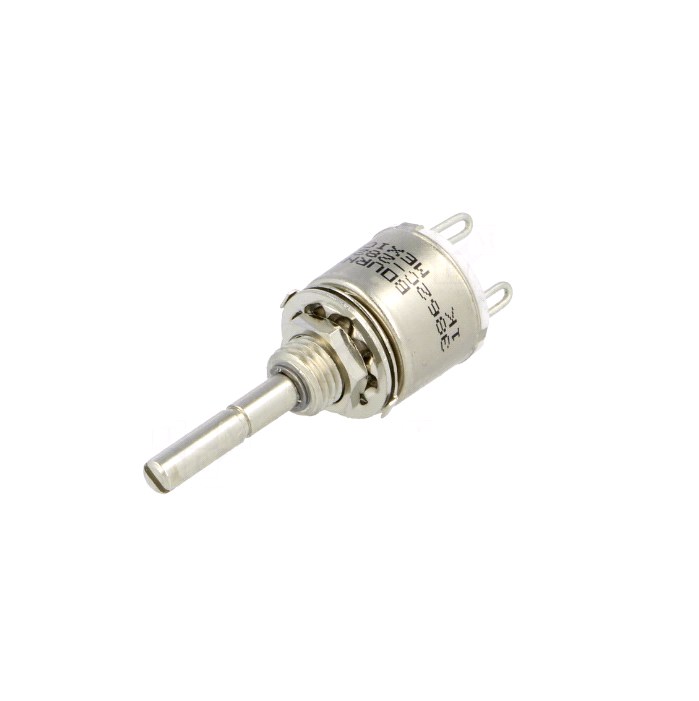

3862C-282-104AL BOURNS, фото
3862C-282-104AL BOURNS

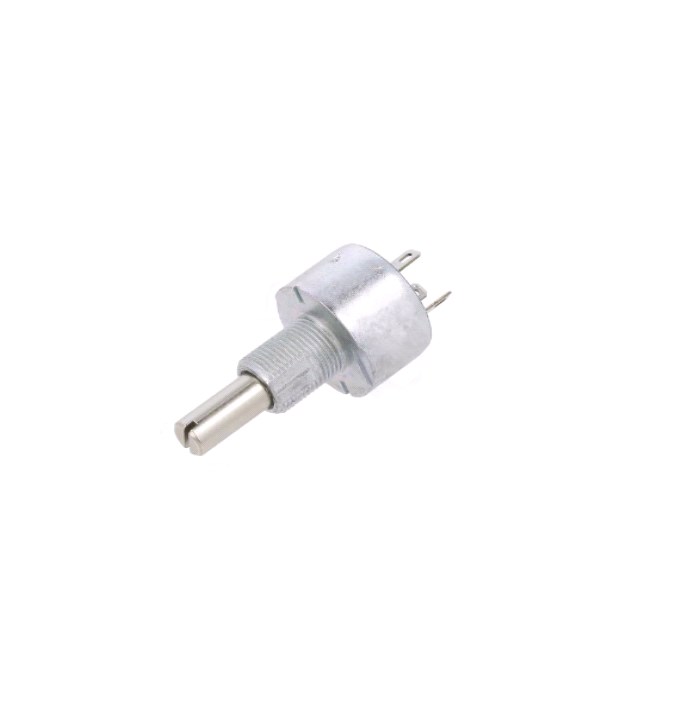

PE30L0FL104MAB VISHAY, фото
PE30L0FL104MAB VISHAY
