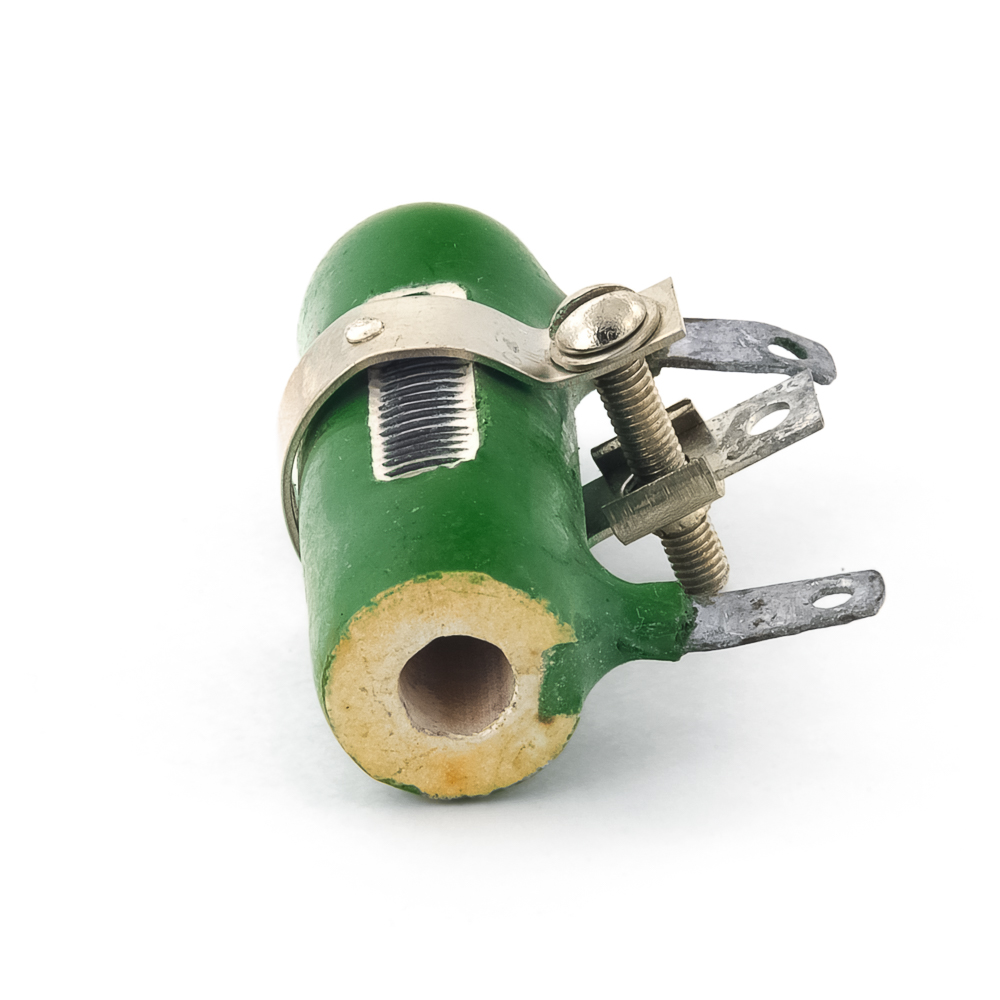

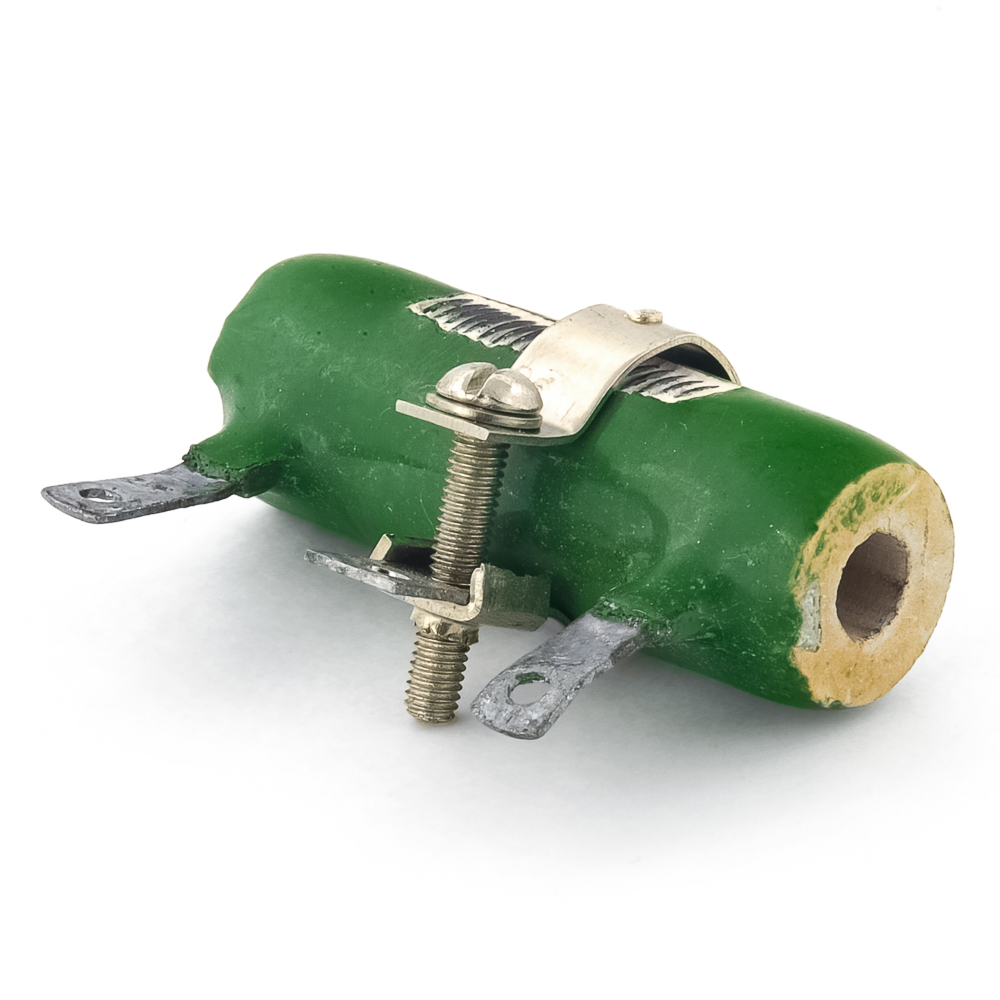

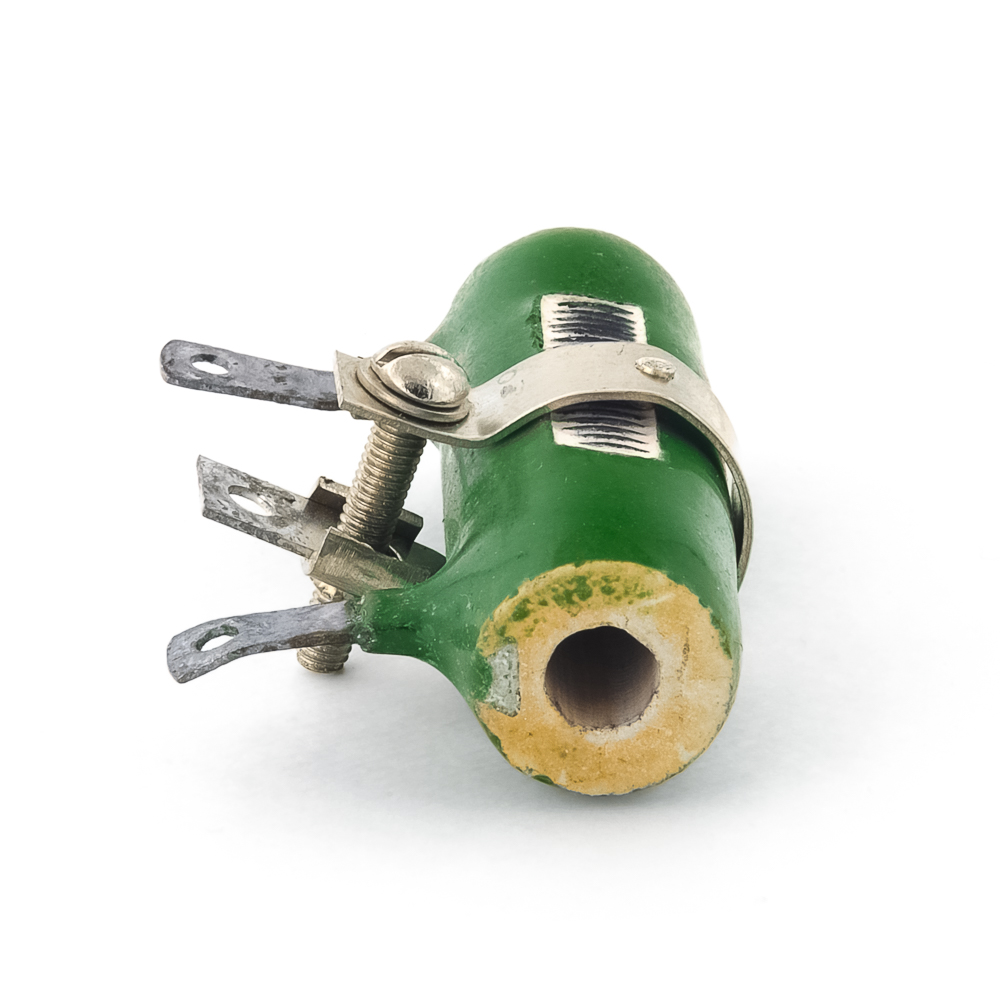

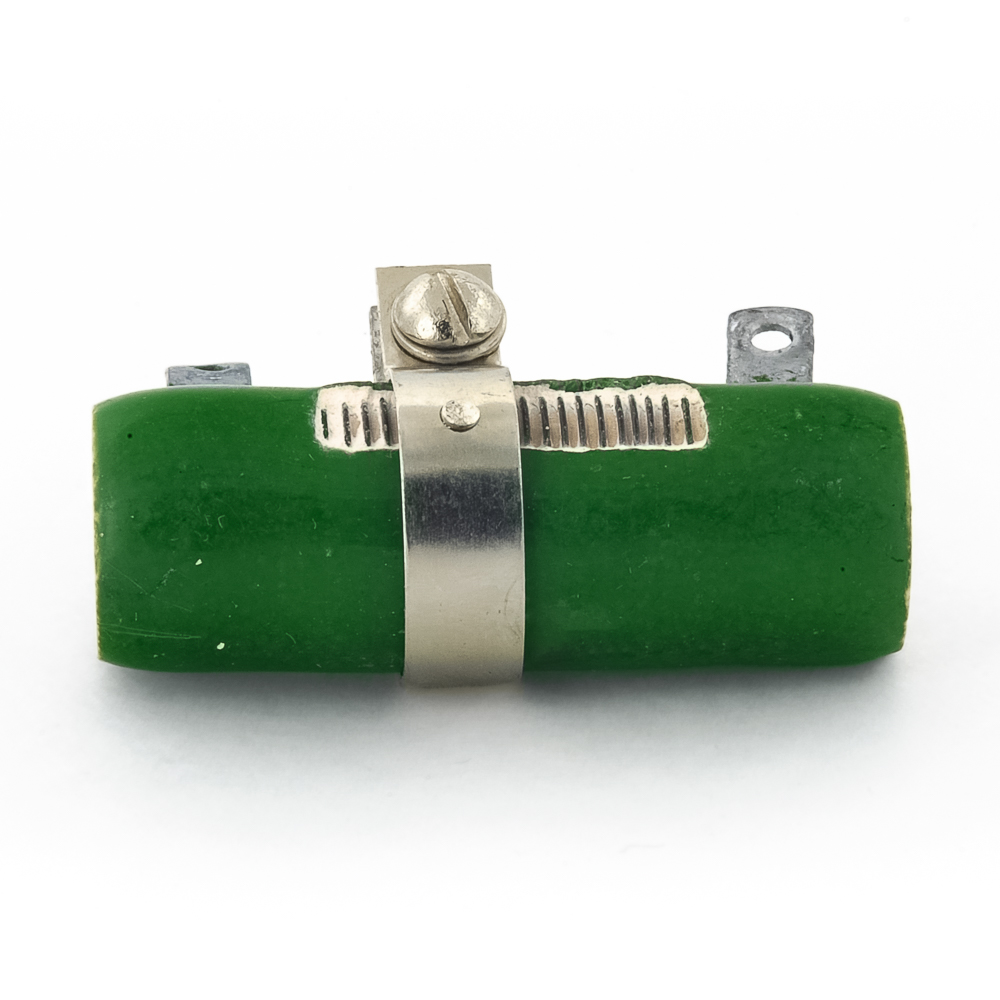

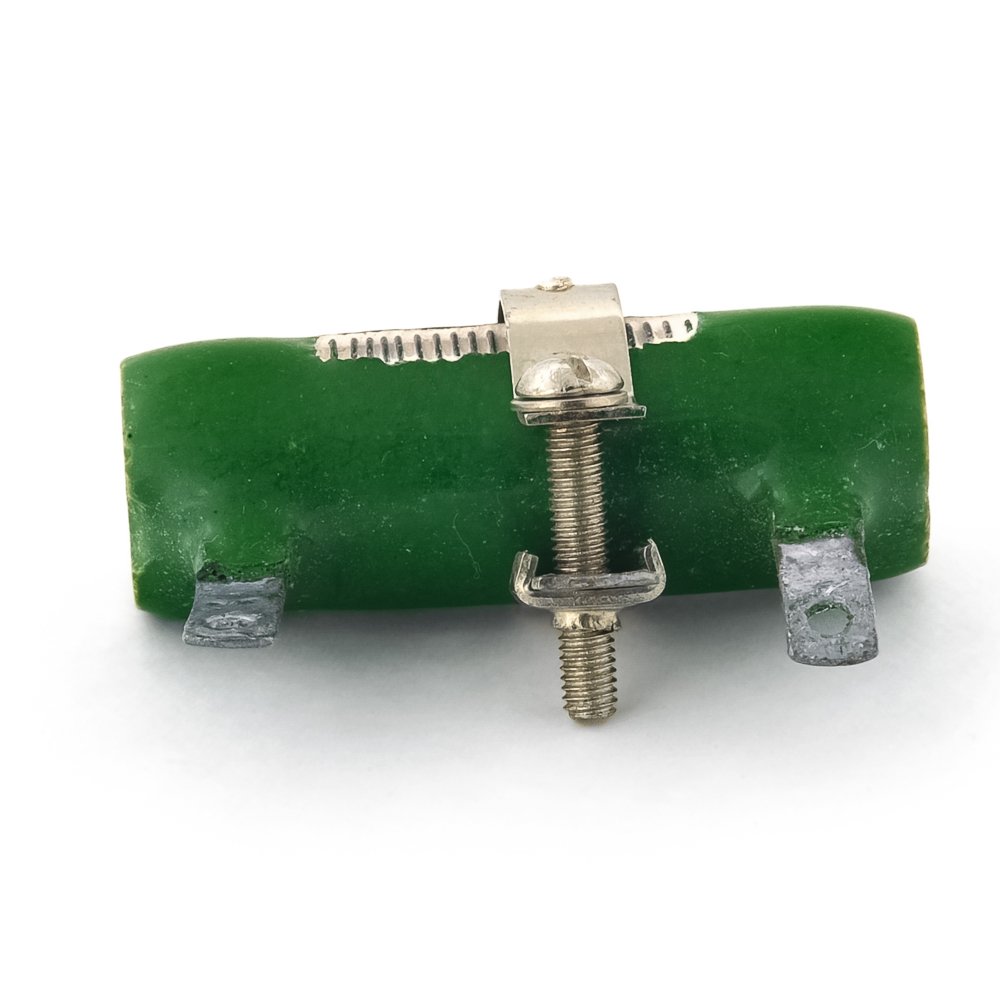

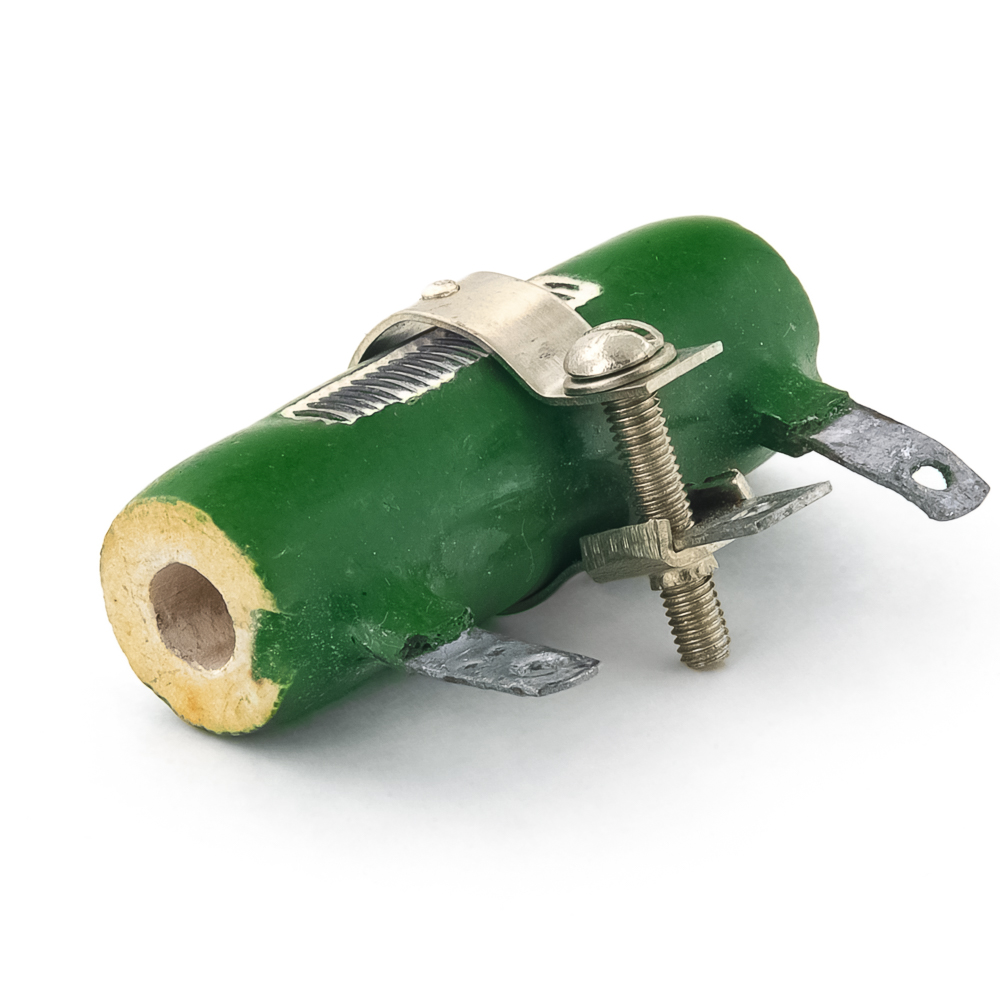

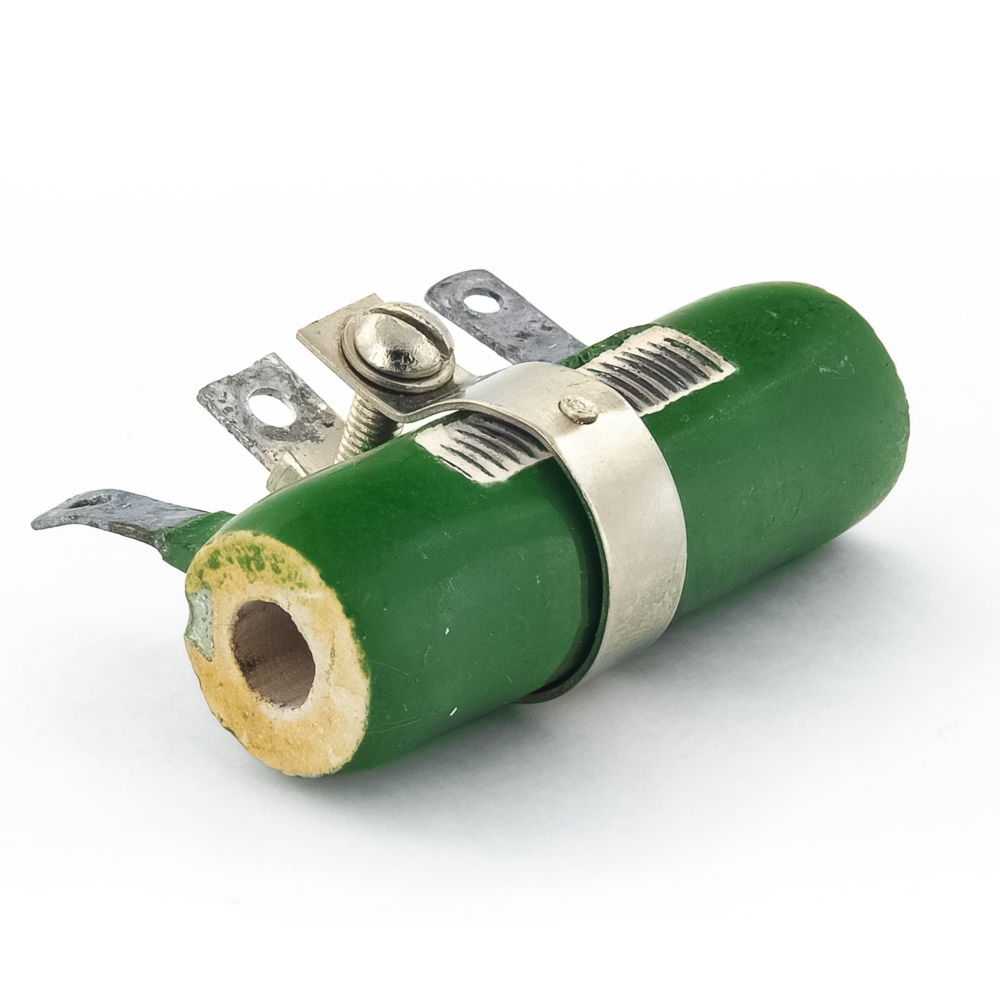

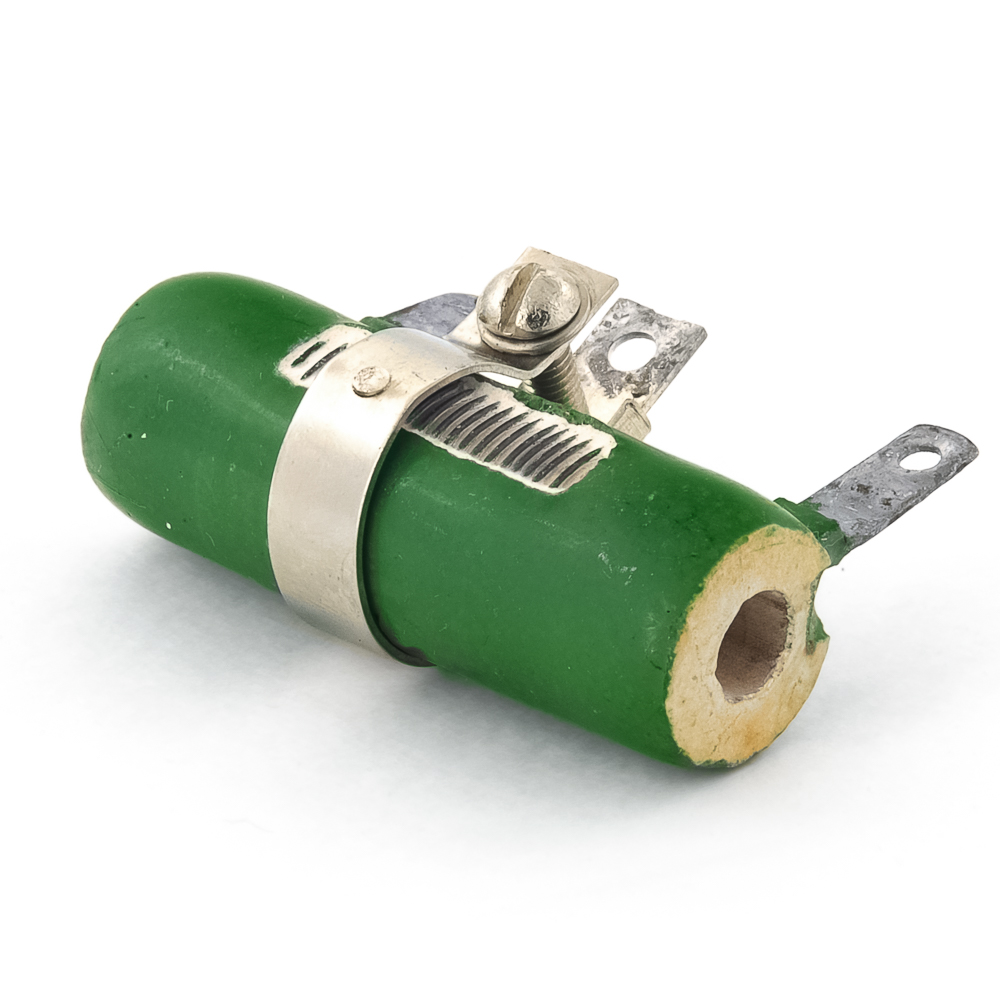

ПЭВР-10 10W(Ватт) 20 Ω(Ом)±5% Резистор постоянный с регулировкой (арт. TN-7582)

" 5" - ВП, ПЗ; Завод Резистор, Эчмиадзин; радиальное; ОЖ0.467.546 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-7582
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1981
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.467.546 ТУ
Подробная документация
Аналоги и альтернативы
ID: 265262
На складе 8 шт
  • Цена от
    Включая НДС
     175 ₽
  • 1 шт 190 ₽
  • от 5 шт 175 ₽
Количество
Быстрый заказ

ПЭВР-10 10W(Ватт) 20Ω(Ом)±5% Резистор постоянный с регулировкой, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВР – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий, Р – регулируемый); 10 - номинальная мощность: 10W(Ватт); 20Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Конструкция резистора обеспечивает возможность изменения сопротивления перемещением хомутика. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВР-10 10W(Ватт) 20 Ω(Ом)±5% Резистор постоянный с регулировкой
Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления СССР
Нормы и требования ОЖ0.467.546 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 22
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Состояние упаковки самоупаковка
Транслитерация PEVR-10 20 Om ±5% Variable Resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВР
Группа резисторов (в зависимости от условий эксплуатации) II

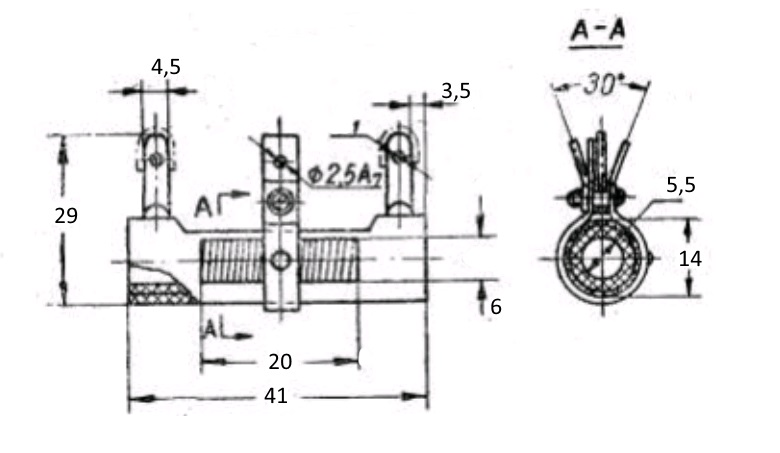

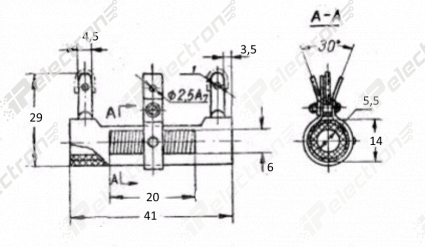

Габаритные размеры L*W*H 41х14х29 mm
Длина корпуса 41 mm
Диаметр корпуса 14 mm
Конструктивные особенности влагостойкий, трубчатый
Наличие регулировки есть
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 3
Расстояние между выводами 29,5 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВР-10 20 Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 20 Ω
Пределы номинального сопротивления 3 Ω - 220 Ω
Номинальная мощность 10 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±200×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВР-10 10W(Ватт) 20 Ω(Ом)±5% Резистор постоянный с регулировкой   (datasheet)

Полные аналоги

С5-36 10Вт 20Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-36 10Вт 20Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-36В 10Вт 20Ом±5% АО "Кермет", фото
С5-36В 10Вт 20Ом±5% АО "Кермет"
С5-36 10Вт 20Ом±5% (аналог) RUICHI, фото
С5-36 10Вт 20Ом±5% (аналог) RUICHI

Функциональные аналоги

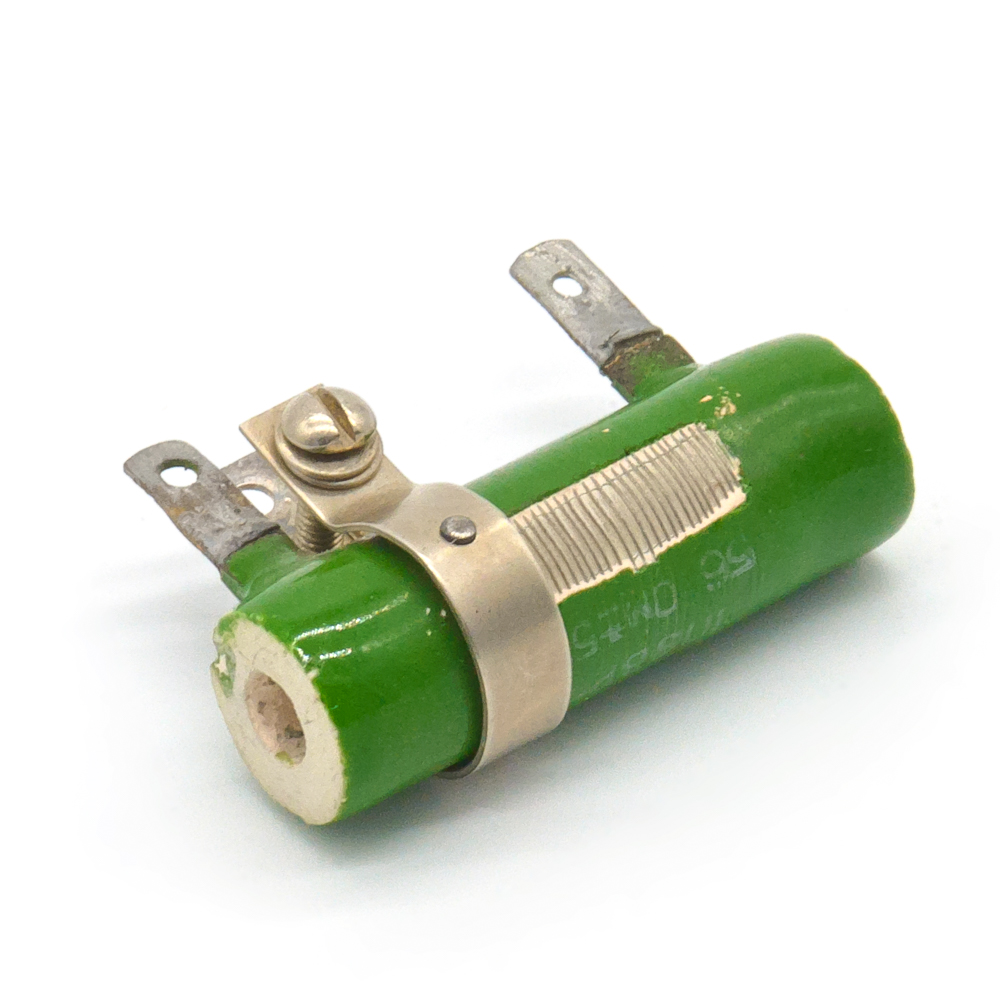

ПЭВР-10 10W(Ватт) 56Ω(Ом)±5% Резистор постоянный с регулировкой, "5", фото
Артикул (ID): TN-8170
ПЭВР-10 10W(Ватт) 56Ω(Ом)±5% Резистор постоянный с регулировкой, "5"
  • 190 ₽ 1 шт.

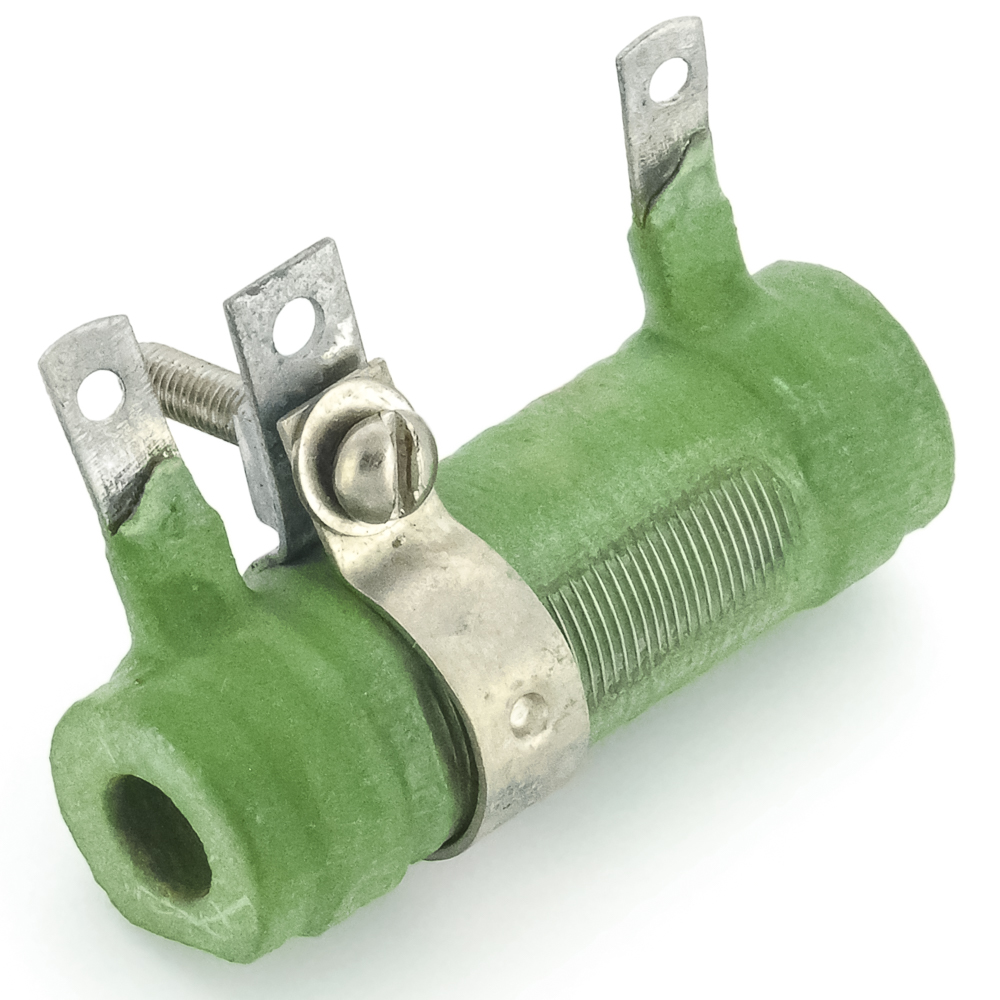

С5-36В 10W(Ватт) 20Ω(Ом)±5% Резистор постоянный с регулировкой, фото
Артикул (ID): TN-2296
С5-36В 10W(Ватт) 20Ω(Ом)±5% Резистор постоянный с регулировкой
  • 190 ₽ 1 шт.
  • 175 ₽ от 5 шт.

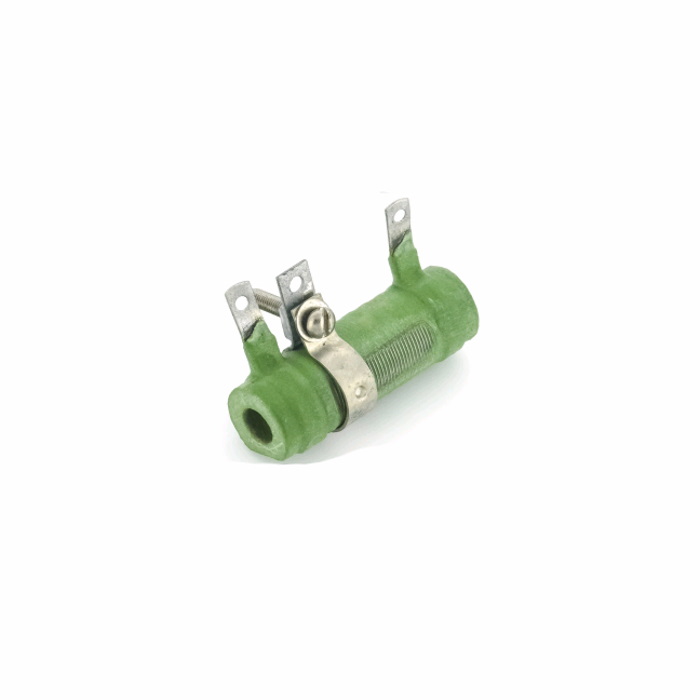

С5-36 10Вт 20Ом±10% ОАО "Алагирский Завод Сопротивления", фото
С5-36 10Вт 20Ом±10% ОАО "Алагирский Завод Сопротивления"

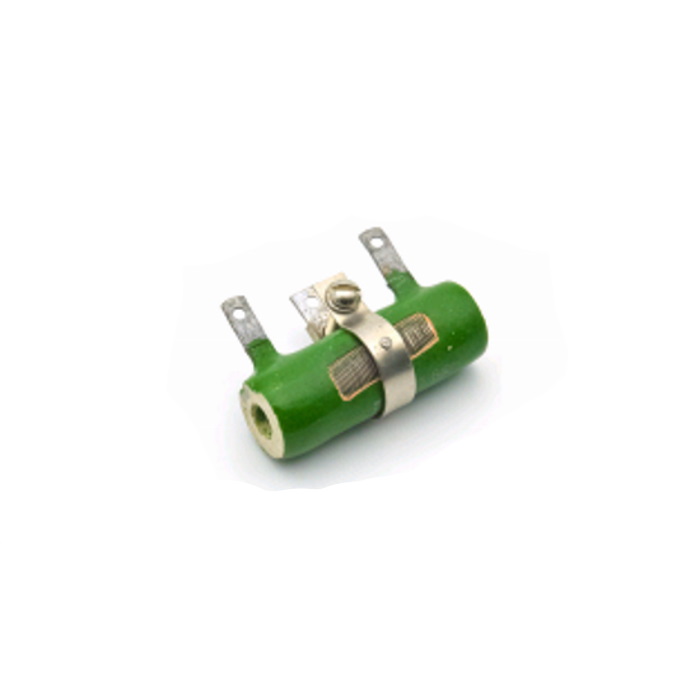

ПЭВР-10Вт 20Ом±10% АО "Кермет", фото
ПЭВР-10Вт 20Ом±10% АО "Кермет"

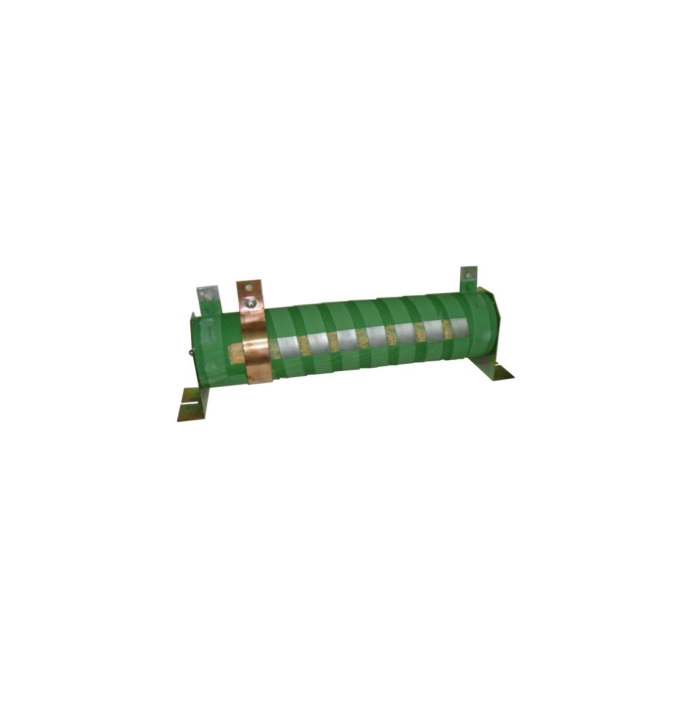

DSR-F 10W 20R J HKFC Industrial, фото
DSR-F 10W 20R J HKFC Industrial

Возможные аналоги

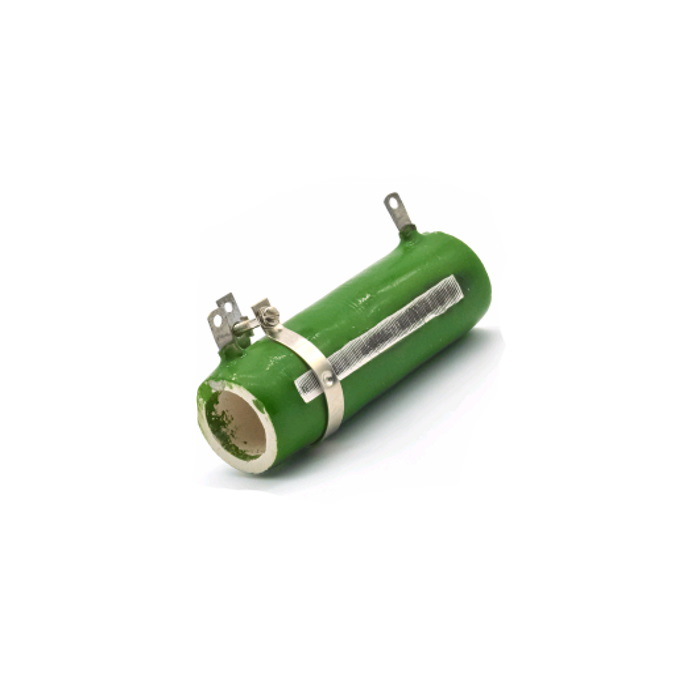

С5-35 10Вт 20Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 10Вт 20Ом±5% ОАО "Алагирский Завод Сопротивления"

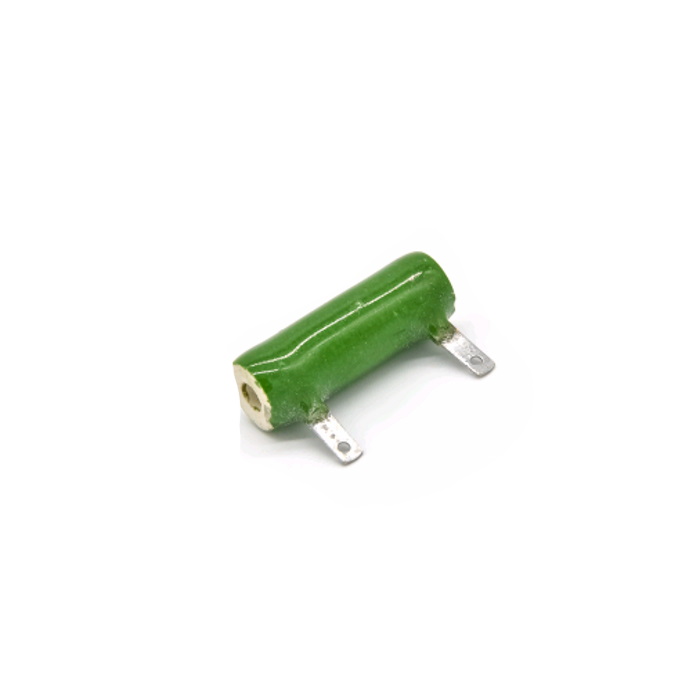

ПЭВ-10Вт 20Ом±5% ОАО "Алагирский Завод Сопротивления", фото
ПЭВ-10Вт 20Ом±5% ОАО "Алагирский Завод Сопротивления"
RX24 10W 20Om±5% RUICHI, фото
RX24 10W 20Om±5% RUICHI
RX27 10W 20Om±5% XIN HUA, фото
RX27 10W 20Om±5% XIN HUA

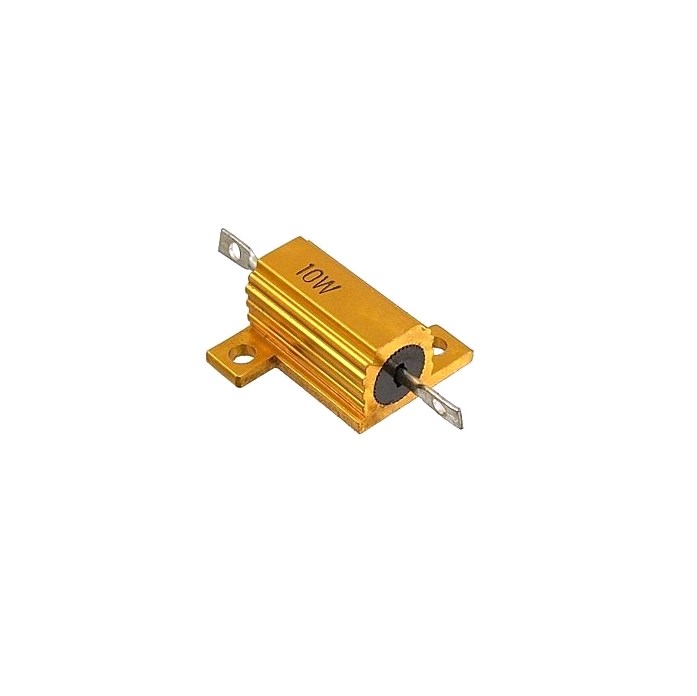

AH 10W 20Om±5% XIN HUA, фото
AH 10W 20Om±5% XIN HUA

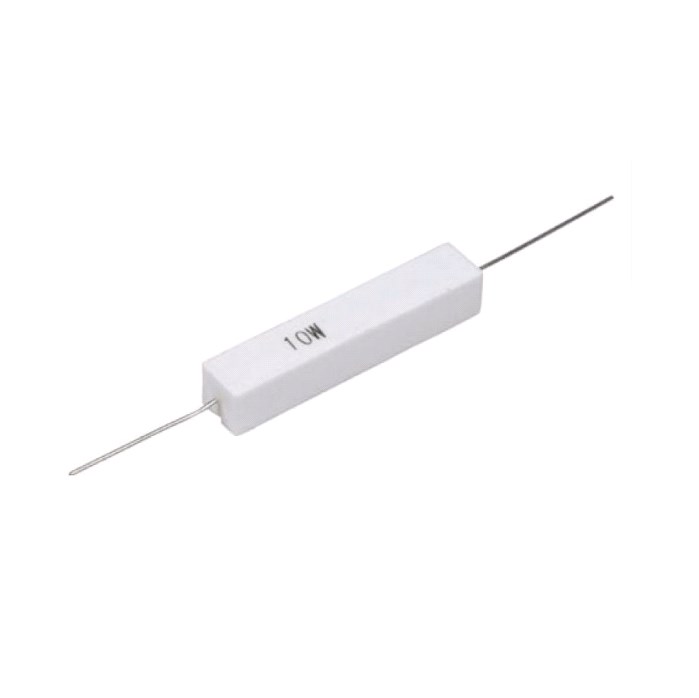

CRL10W-20Om±5% CCO, фото
CRL10W-20Om±5% CCO

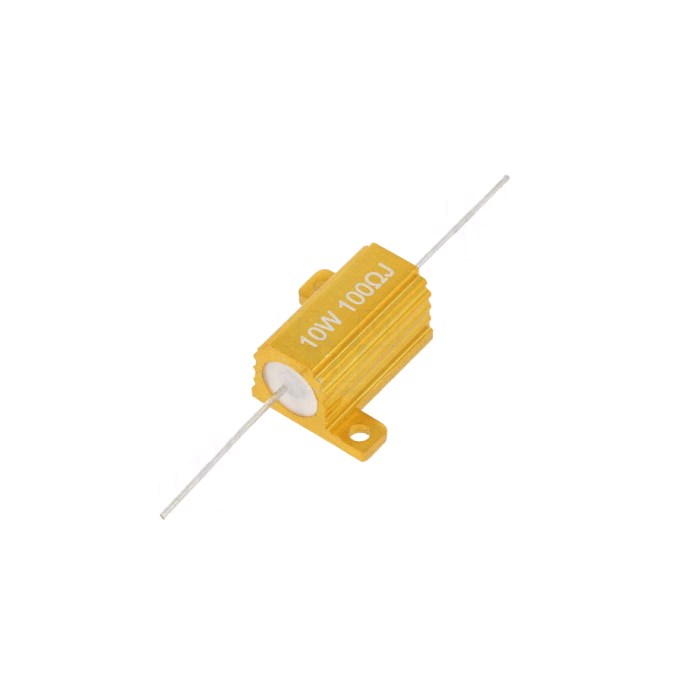

AHP10W-20RJ SR PASSIVES, фото
AHP10W-20RJ SR PASSIVES
