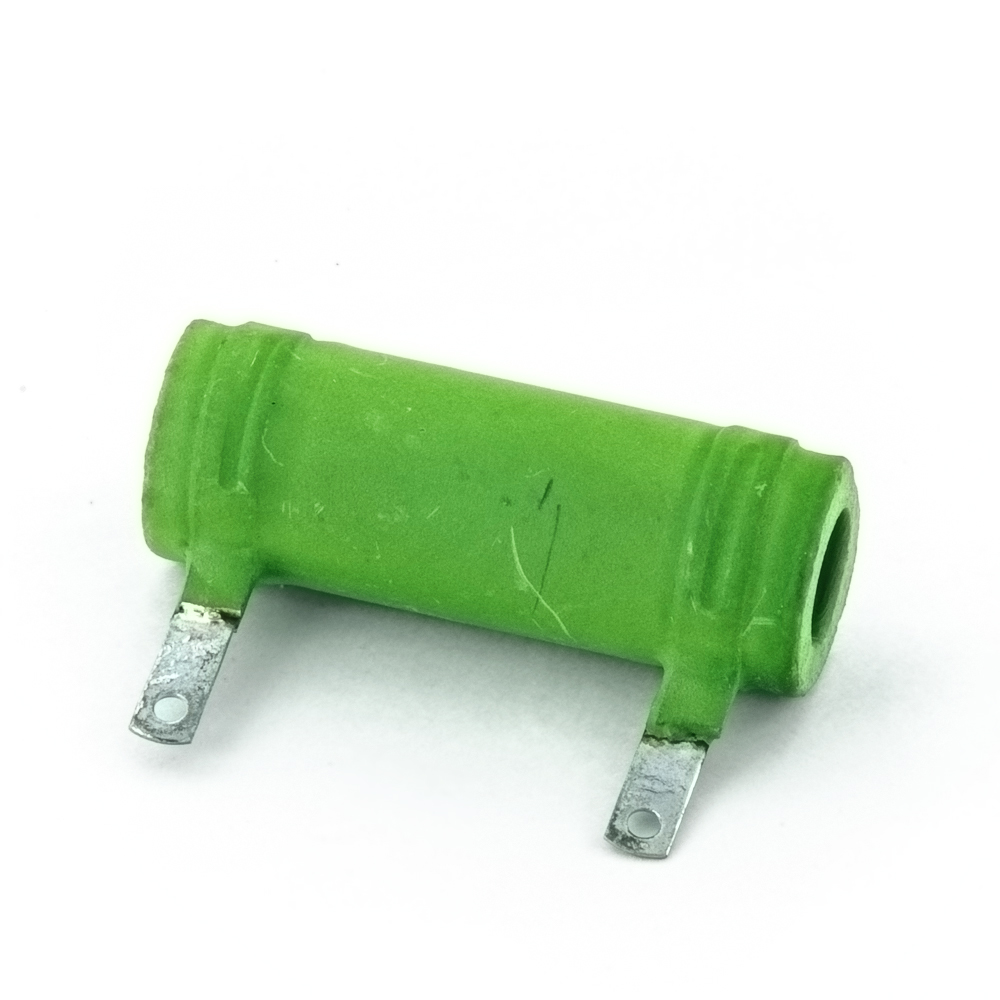

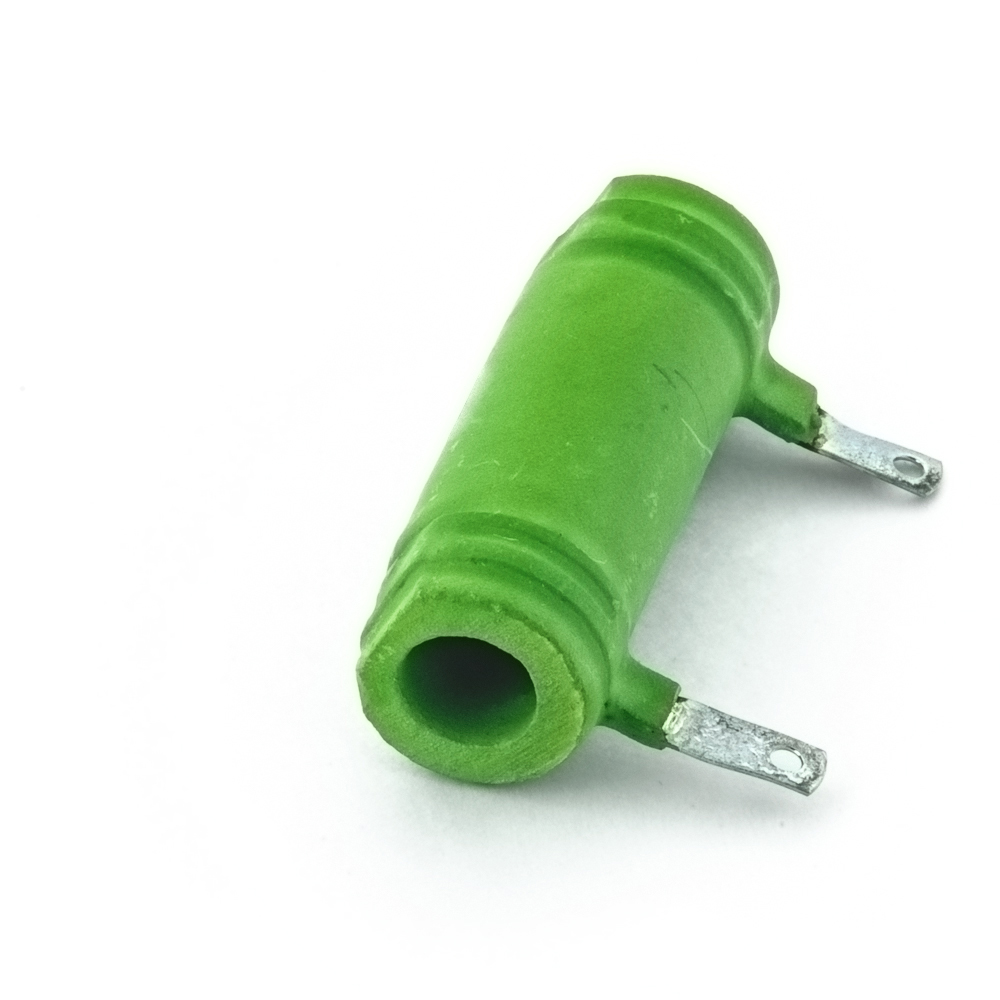

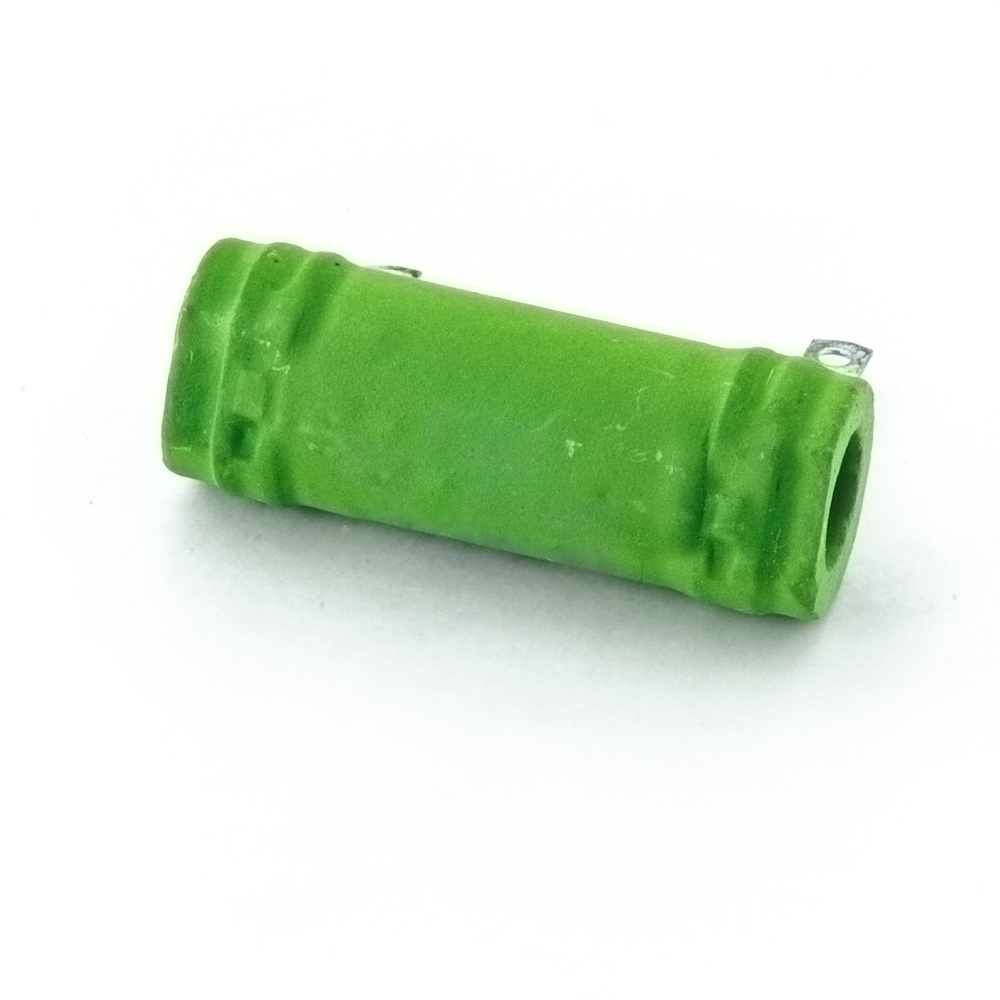

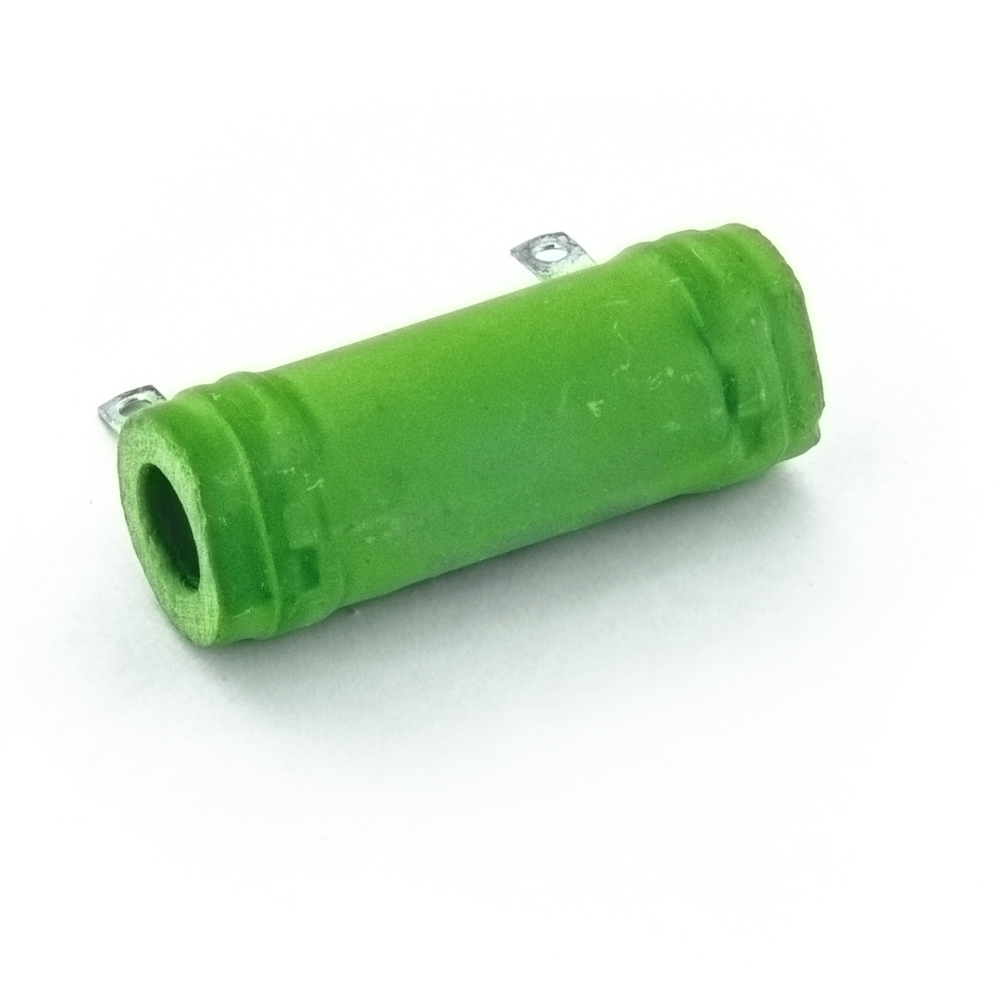

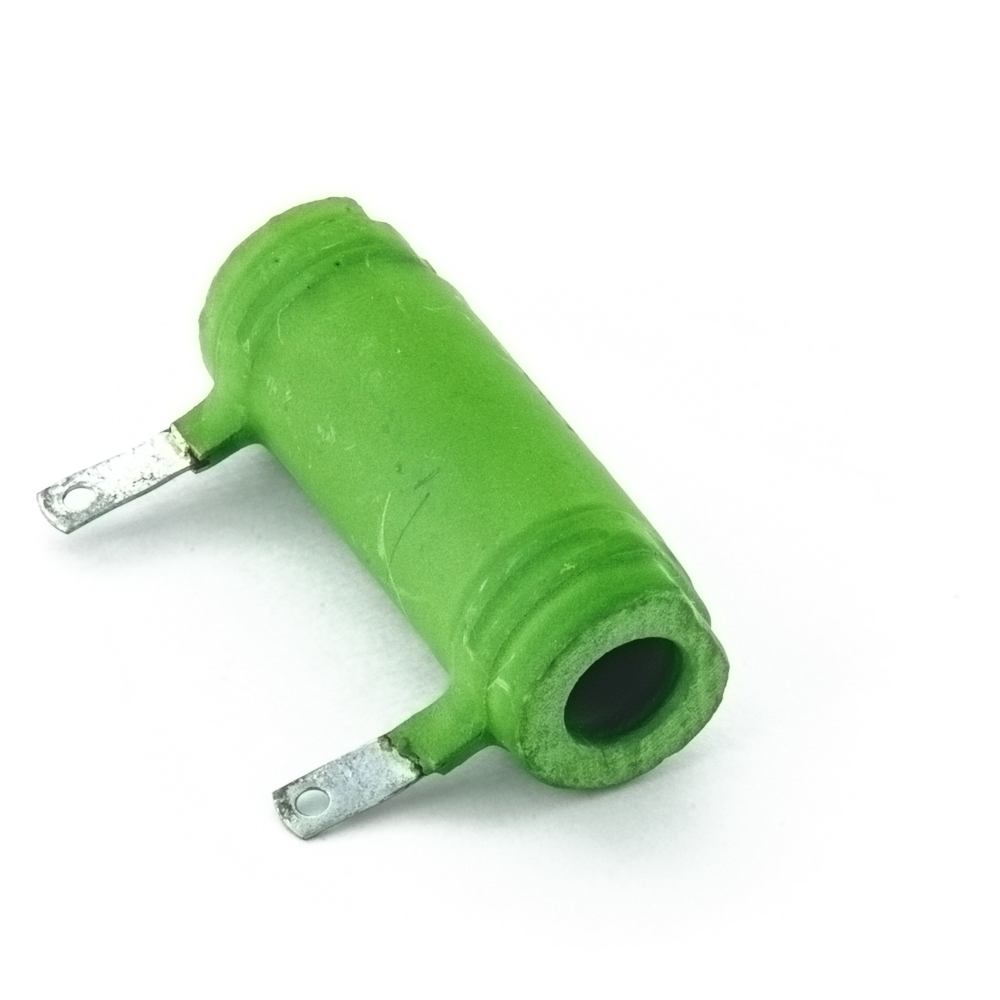

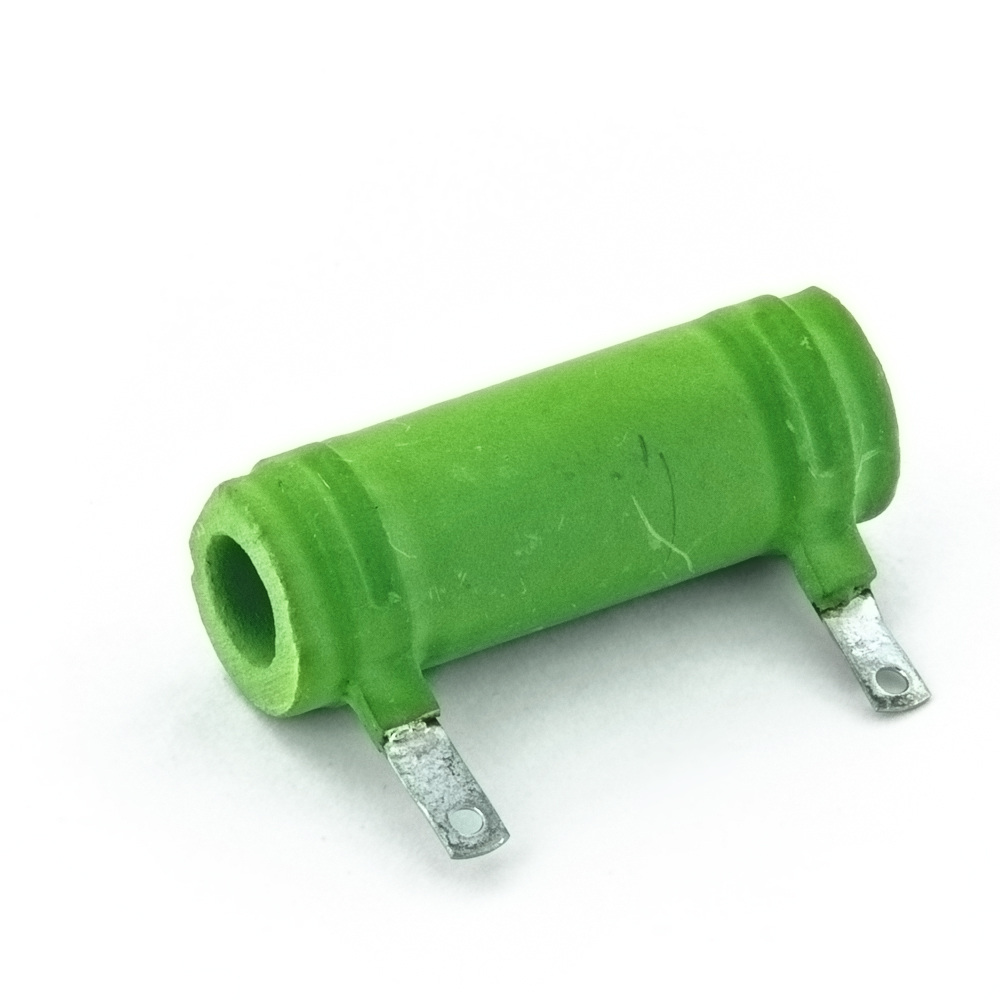

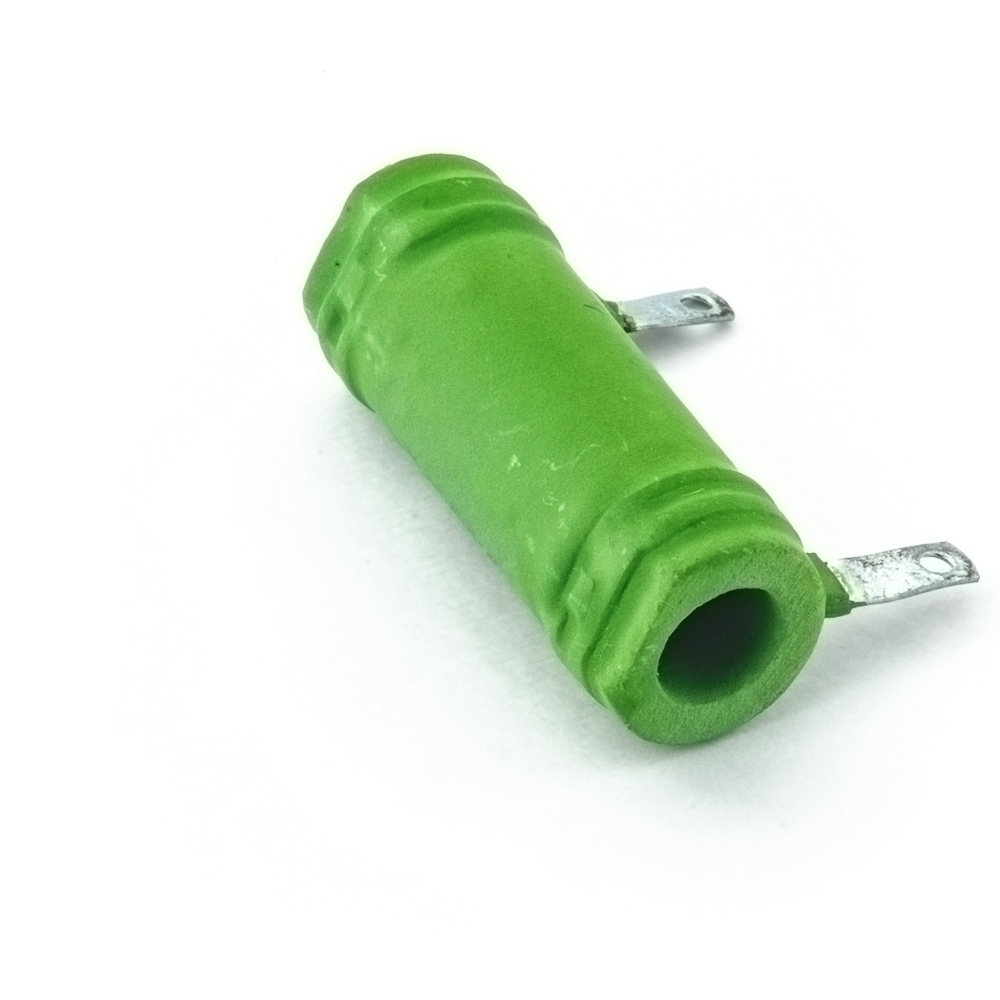

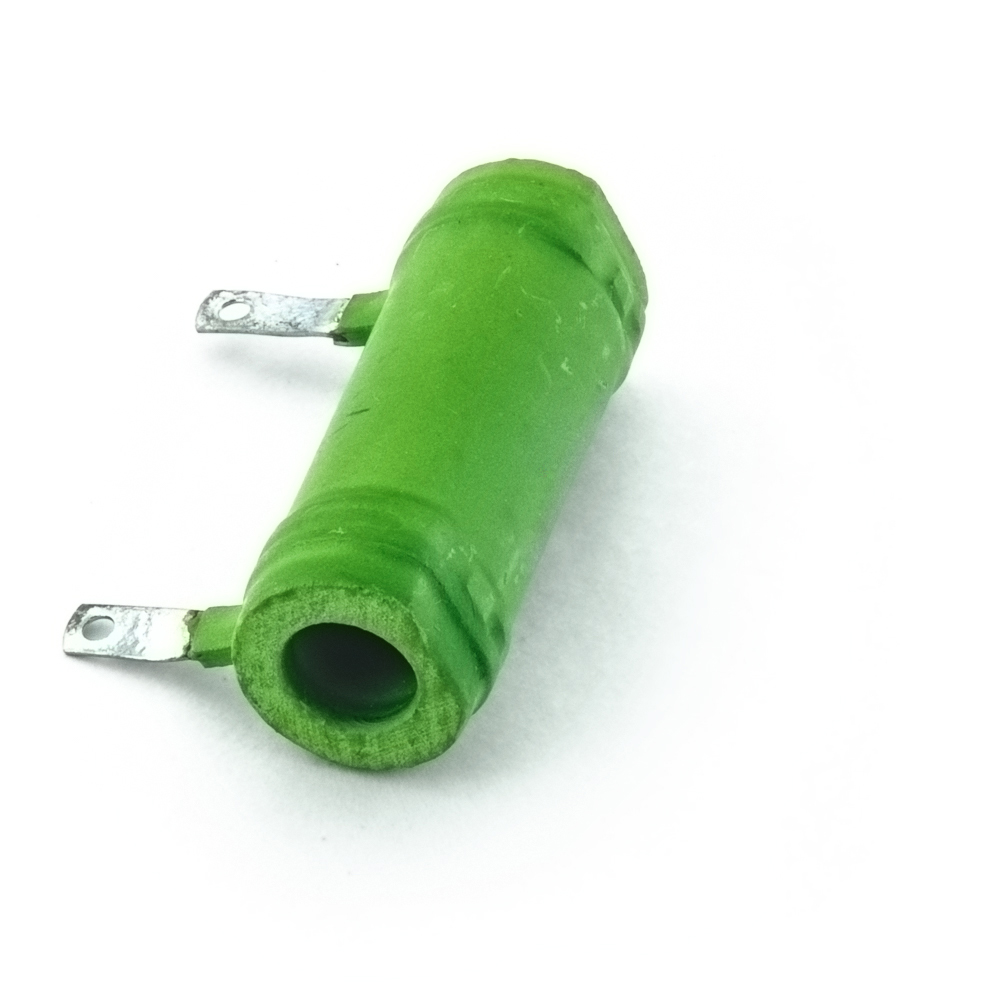

С5-35В 15W(Ватт) 15k Ω(кОм)±5% Резистор постоянный, (арт. TN-7101)

" 5" - ВП, ПЗ; Завод Резистор, Эчмиадзин; радиальное; ОЖ0.467.541 ТУ, ГОСТ 2825-67
РОССИЯ
Артикул (ID): TN-7101
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖО.467.541 ТУ
Подробная документация
Аналоги и альтернативы
ID: 264103
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

С5-35В 15W(Ватт) 15kΩ(кОм)±5% Резистор постоянный, проволочный, изолированный общего применения для навесного монтажа. Структура условного обозначения: С - сопротивление (резистор), 5 - проволочное исполнение, 35 - постоянные резисторы общего назначения, В - влагостойкие; 15 - номинальная мощность: 15W(Ватт); 15kΩ – номинальное сопротивление (кОм), 5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Резисторы изготавливаются во всеклиматическом исполнении (В). Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование С5-35В 15W(Ватт) 15k Ω(кОм)±5% Резистор постоянный,
Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления СССР
Нормы и требования ОЖ0.467.541 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 16,5
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Состояние упаковки заводская
Транслитерация S5-35V 15W(Watt) 15kΩ(kOhm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов С5-35В

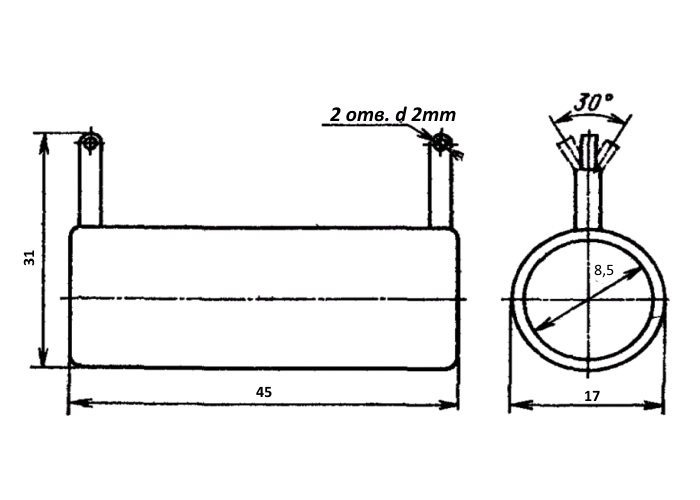

Габаритные размеры L*W*H 45х16х30 mm
Длина корпуса 45 mm
Диаметр корпуса 17 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 22 mm
Материал корпуса керамика
Покрытие корпуса кремнийорганика
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка С5-35В-15Вт 15 кОм±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 15 kΩ
Пределы номинального сопротивления 3,9 Ω - 15 kΩ
Номинальная мощность 15 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 10-1000 Hz
- амплитуда ускорения 20 g
- ударное ускорение 150 g
- ударное ускорение 150 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 15
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
С5-35В 15W(Ватт) 15k Ω(кОм)±5% Резистор постоянный,   (datasheet)

Полные аналоги

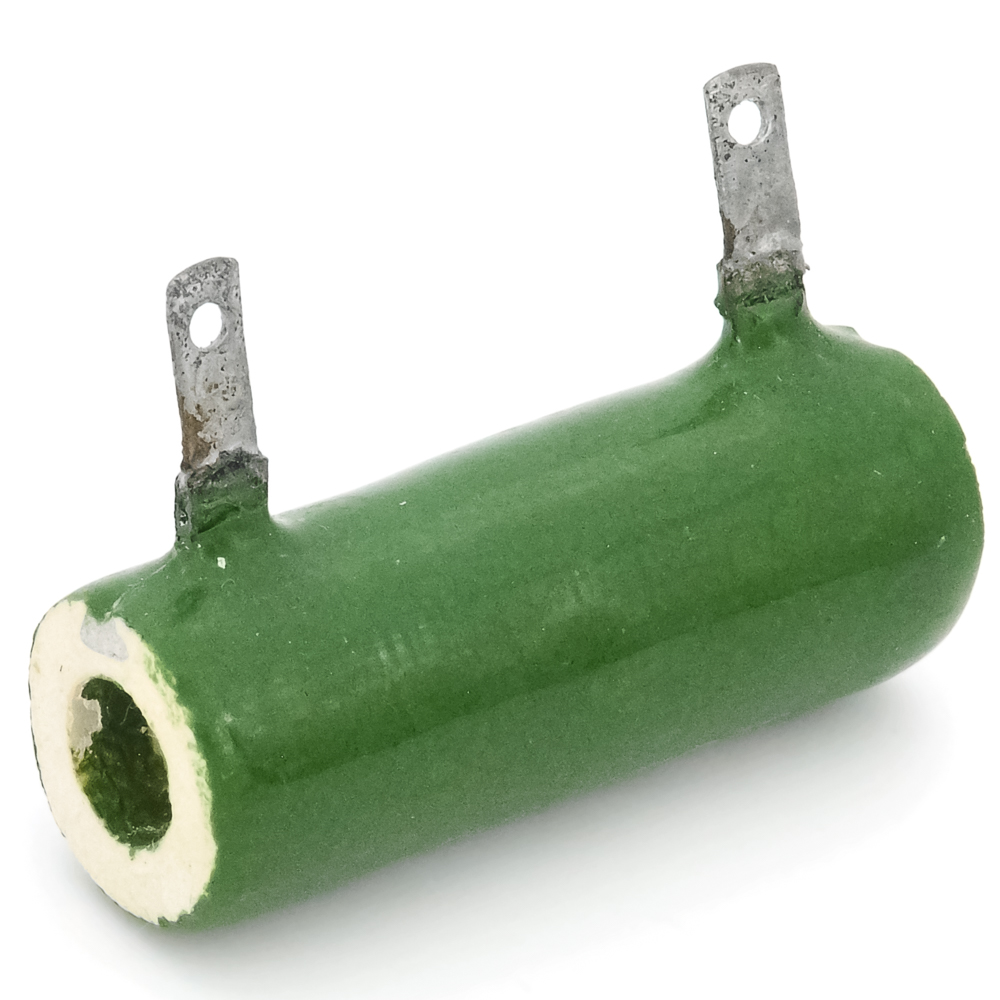

ПЭВ-15 15W(Ватт) 15kΩ(кОм)±5% Резистор постоянный, фото
Артикул (ID): TN-7787
ПЭВ-15 15W(Ватт) 15kΩ(кОм)±5% Резистор постоянный

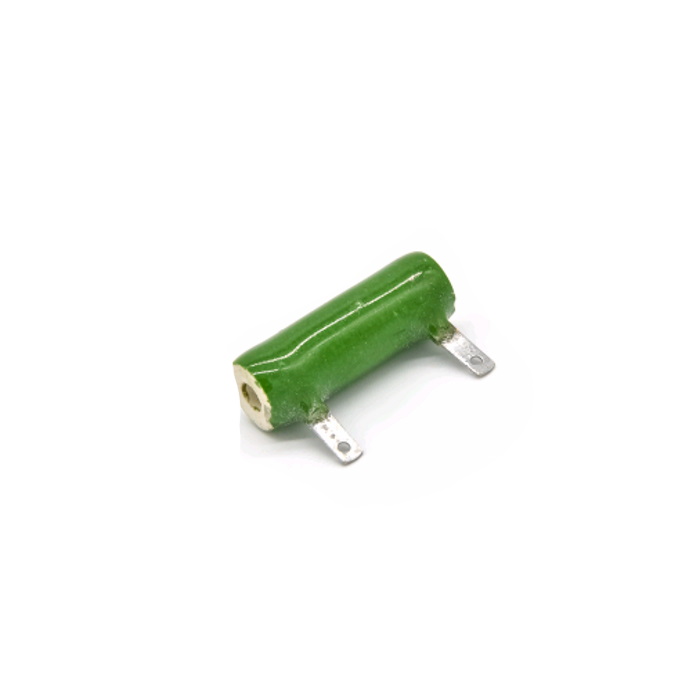

ПЭВ-15Вт 15кОм±5% АО "Кермет", фото
ПЭВ-15Вт 15кОм±5% АО "Кермет"
ПЭВ-15Вт 15кОм (аналог) RUICHI, фото
ПЭВ-15Вт 15кОм (аналог) RUICHI

Функциональные аналоги

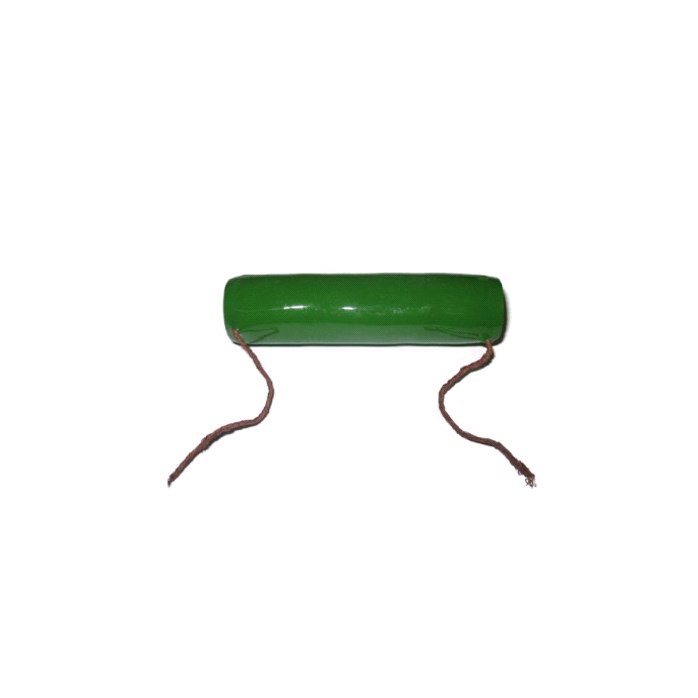

ПЭ-15Вт 15кОм±5% ОАО "Виток", фото
ПЭ-15Вт 15кОм±5% ОАО "Виток"
ПЭВ-15Вт 15кОм±10% АО "Кермет", фото
ПЭВ-15Вт 15кОм±10% АО "Кермет"

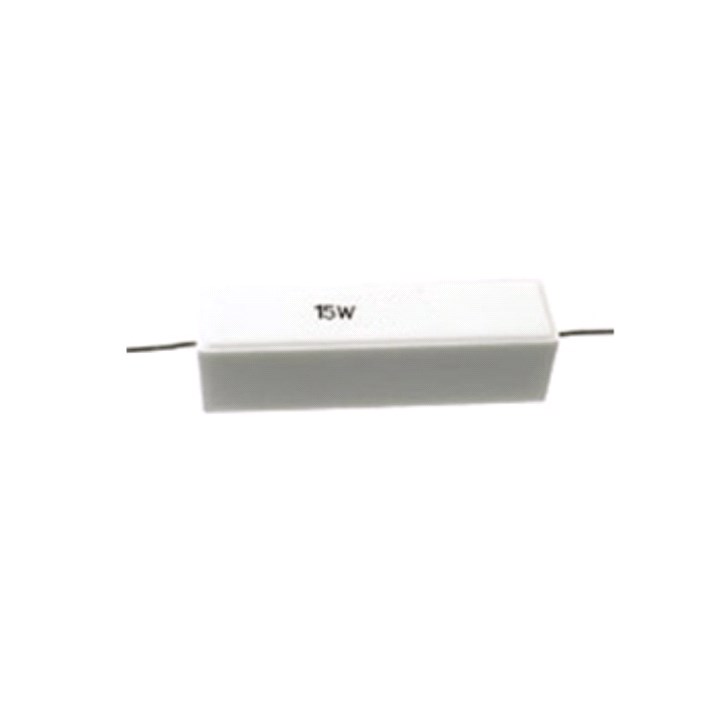

SQP-15 15Kohm KLS Electronic, фото
SQP-15 15Kohm KLS Electronic

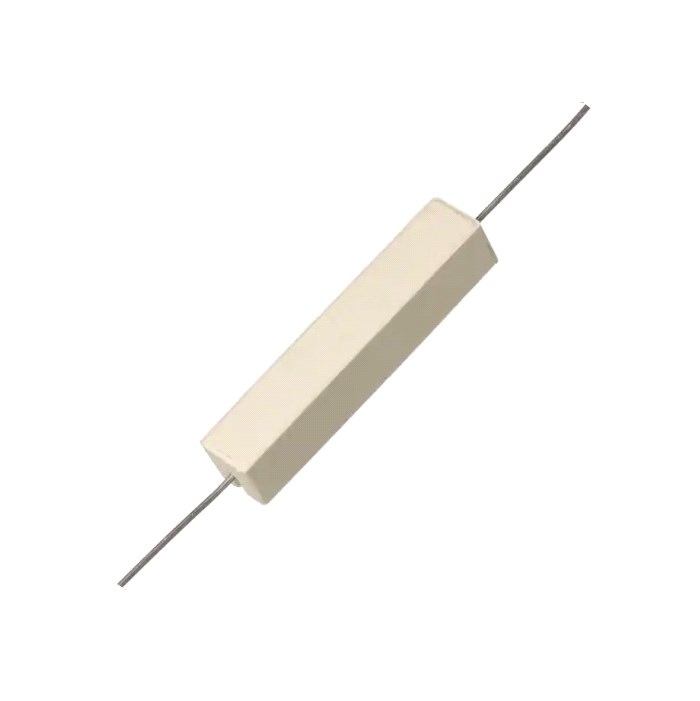

CPW151K500JE313 Vishay Dale, фото
CPW151K500JE313 Vishay Dale

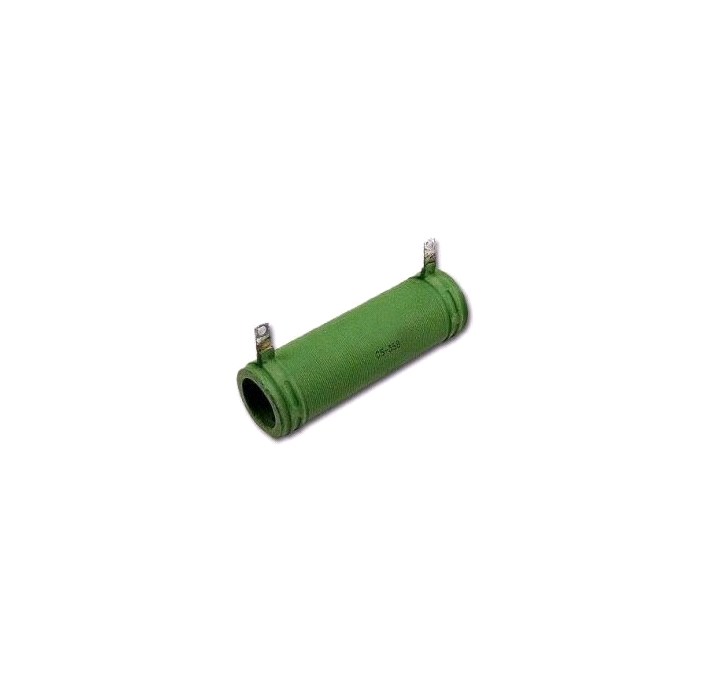

С5-35В 15Вт 15кОм±10% АО "Кермет", фото
С5-35В 15Вт 15кОм±10% АО "Кермет"
DVR 15W 15KJ HKFC Industrial, фото
DVR 15W 15KJ HKFC Industrial

Возможные аналоги

CRL15W 15KJ CCO, фото
CRL15W 15KJ CCO
AH 15W 15KJ XIN HUA, фото
AH 15W 15KJ XIN HUA
RX27 15W 15KJ XIN HUA, фото
RX27 15W 15KJ XIN HUA
CPW1515K00JB14 Vishay Dale, фото
CPW1515K00JB14 Vishay Dale

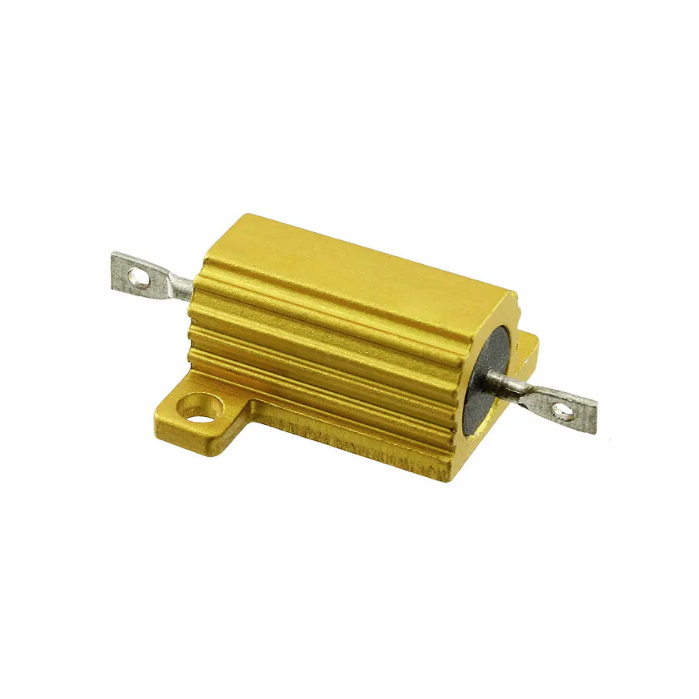

RX24 15W 15KJ RUICHI, фото
RX24 15W 15KJ RUICHI
