Д814А Стабилитрон, металл, ТУ 3.362.012 (арт. OP-2418)

СССР
Артикул (ID): OP-2418
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1978-1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 3.362.012
Подробная документация
ID: 237343
На складе 1594 шт
  • Цена от
    Включая НДС
     34 ₽
  • 1 шт 34 ₽
Количество
Быстрый заказ

Стабилитроны Д814А кремниевые, сплавные, средней мощности. Предназначены для стабилизации напряжения 7,0-8,5 В в диапазоне токов стабилизации 3...40 мА. Используются для работы в различных радиоэлектронных устройствах широкого применения. Расшифровка маркировки стабилитрона Д814А: Д - буква, характеризующая весь класс полупроводниковых диодов; 814 - число (номер), которое указывает на область применения: от 801 до 900 - стабилитроны; А - буква, определяющая классификацию стабилитрона по параметрам. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Д814А Стабилитрон, металл, ТУ 3.362.012
Торговая марка ОАО ОРБИТА (Саранск)
Страна происхождения СССР
ТУ ТУ 3.362.012
Вид приемки i "1"- ОТК
Масса изделия, гр 0,75
Дата выпуска 1978-1983
Наличие паспорта - этикетки нет
Транслитерация D814A Zener diode, metal, TU 3.362.012
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Полупроводниковый диод
Функциональный тип стабилитрон средней мощности
Фактическая маркировка Д814А

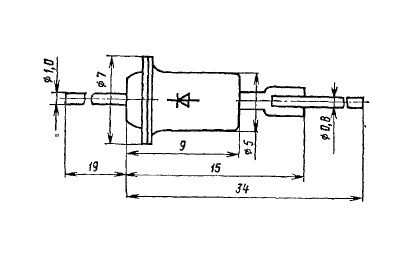

Типоразмер корпуса отечественный КД8
Тип вывода гибкий
Материал корпуса металлостеклянный
Метод монтажа THT (выводной)
Установочные размеры Ø7 mm(вырез в панели)
Рабочее положение любое
Габаритные размеры L*W*H 56х6,2х6,2 mm
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение

Технические характеристики

Макс. мощность рассеивания 0,34 W
Минимальное напряжение стабилизации 8,55 V
Номинальное напряжение стабилизации 8 V
Максимальное напряжение стабилизации 7 V
Постоянное прямое напряжение 1 V
Постоянный обратный ток не более 0,1 mkA
Статическое сопротивление 6 Ω
Температурный коэффициент напряжения стабилизации, аUст. +0,019 %/C
Временная нестабильность напряжения стабилизации ±1%
Минимальный ток стабилизации 3 mA
Максимально допустимый ток стабилизации 40 mA
Напряжение стабилизации, от ... до 7...8,5 V
Дифференциальное сопротивление, не более 6 Ω

Условия эксплуатации

Минимальная наработка 100000 час.
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33·10-4 Па
Климатическое исполнениеi УХЛ
Д814А Стабилитрон, металл, ТУ 3.362.012   (datasheet)
