Д814Г Стабилитрон, металл,аАО.336.207 (арт. SN-2422)

СССР
Артикул (ID): SN-2422
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1977-1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ аАО.336.207
Подробная документация
ID: 237355
На складе 2007 шт
  • Цена от
    Включая НДС
     34 ₽
  • 1 шт 34 ₽
Количество
Быстрый заказ

Стабилитрон Д814Г кремниевый, сплавный, средней мощности. Используются для работы в различных радиоэлектронных устройствах широкого применения. Предназначены для стабилизации напряжения 10,0-12,0 В в диапазоне токов стабилизации 3...29 мА. Выпускаются в металлостеклянном корпусе с гибкими разнонаправленными выводами. Расшифровка маркировки Д814Г: Д - буква, характеризующая весь класс полупроводниковых диодов; 814 - стабилитроны; Г - буква, определяющая классификацию стабилитрона по параметрам. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Д814Г Стабилитрон, металл,аАО.336.207
Торговая марка ОАО ОРБИТА (Саранск)
Страна происхождения СССР
ТУ аАО.336.207
Вид приемки i "1"- ОТК
Масса изделия, гр 1
Дата выпуска 1977-1989
Наличие паспорта - этикетки нет
Транслитерация D814G Zener diode, metal,aAO.336.207
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Полупроводниковый диод
Функциональный тип стабилитрон средней мощности
Фактическая маркировка Д814Г
Типоразмер корпуса отечественный КД8
Тип вывода гибкий
Материал корпуса металлостеклянный
Метод монтажа объёмный

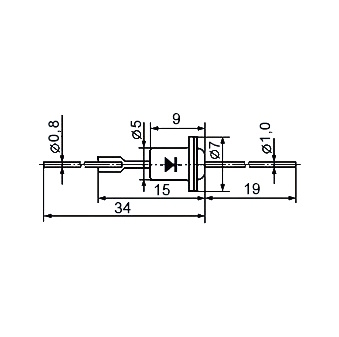

Установочные размеры Ø7 mm(вырез в панели)
Рабочее положение любое
Габаритные размеры L*W*H 6х6х55 mm
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение

Технические характеристики

Макс. мощность рассеивания 0,34 W
Минимальное напряжение стабилизации 10 V
Номинальное напряжение стабилизации 11 V
Максимальное напряжение стабилизации 12 V
Постоянное прямое напряжение 1 V
Постоянный обратный ток не более 0,1 mkA
Температурный коэффициент напряжения стабилизации, аUст. 0.095 %/C
Временная нестабильность напряжения стабилизации ±1%
Минимальный ток стабилизации 3 mA
Максимально допустимый ток стабилизации 29 mA
Напряжение стабилизации, от ... до 10...12 V
Дифференциальное сопротивление, не более 15 Ω
Допустимое отклонение ±1%

Условия эксплуатации

Минимальная наработка 80000 час.
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33·10-4 Па
Климатическое исполнениеi УХЛ
Д814Г Стабилитрон, металл,аАО.336.207   (datasheet)
