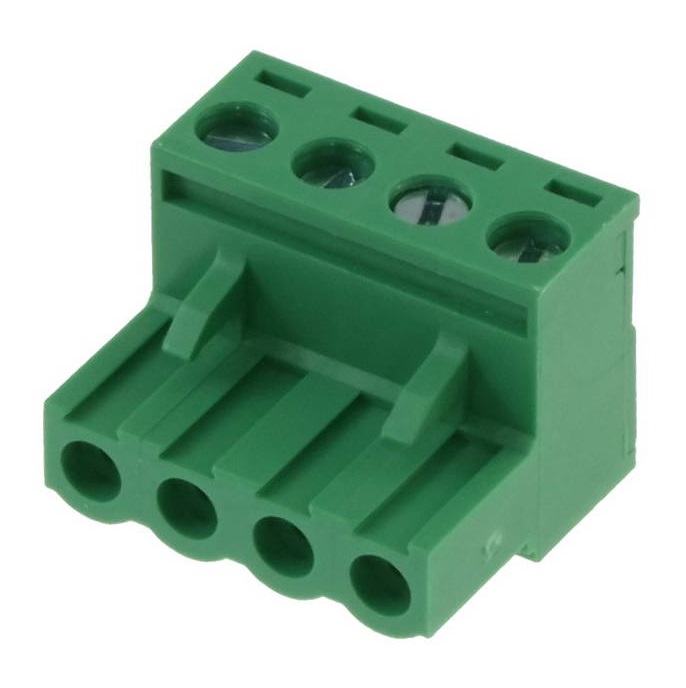

2EDGK-5.0-04P-14-1000Z(H) 15A(Ампер) 300V(Вольт) 4 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, DEGSON (арт. ZQ-8020)

КИТАЙ
Артикул (ID): ZQ-8020
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • Нормы и требования -
Подробная документация
ID: 530263
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

2EDGK-5.00-04P-14-1000Z(H) Клеммник разъемный винтовой, на кабель (розетка прямая). Совместимость вилки 04P: 2EDGR, 2EDGV, 2EDGVC, 2EDGRC, 2EDGRT, 2EDGVT, 2EDGRTC, 2EDGVTC, 2EDGVH, 2EDGRH с шагом 5,00 мм. Структура условного обозначения 2EDGK-5.00-04P-14-1000Z(H): 2EDGK-серия, 5.00-шаг, мм, 04P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 1000Z(H)-дополнительные технические параметры. Клеммник разъемный – это электромонтажное изделие, использующееся для соединения кабелей. Упрощает подключение электротехники и создание разводки, ускоряется выполнение работ.  Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2EDGK-5.0-04P-14-1000Z(H) 15A(Ампер) 300V(Вольт) 4 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, DEGSON
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 12,5
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 2EDGK-5.0-04P-14-00Z(H) 15A(Amp) 300V(Volt) 4 contacts, pitch 5mm, 1 row of contacts Terminal block detachable screw, DEGSON
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Устройства защиты
Функциональный тип клеммник разрывной
Серия клеммников 2EDGK
Типоконструкция розетка прямая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 28 - 12
Количество контактов 4 контакта
Количество зажимаемых проводов 4
Способ подключения проводов винтовой
Расположение присоединения проводов сверху
Количество уровней 1
Метод монтажа механический на кабель
Метод монтажа электрический пайка
Метод сочленения врубной
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов Cu+Ni (медь+никель)
Покрытие контактов фосфористая бронза
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

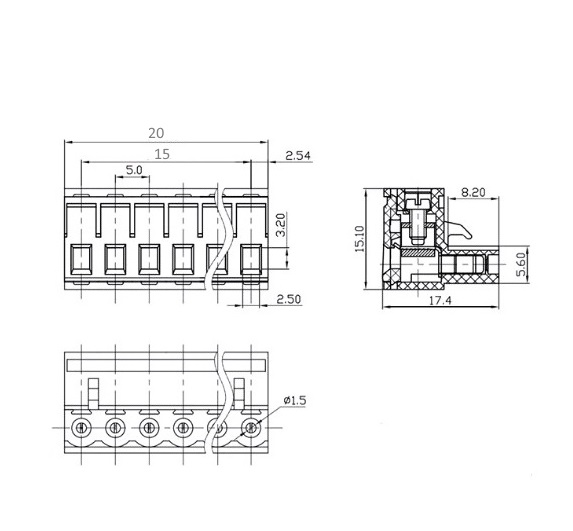

Габаритные размеры L*W*H 20х15,1х17,4 mm
Длина изолятора 20 mm
Ширина изолятора 15,1 mm
Высота изолятора 17,4 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии MSTB 2.5/xx-ST…, BLZ 5.00/xx/180…, 5ESDV…, MC100-50…, L-KLS2-EDK-5.00…
Другие наименования клеммник штепсельный, клеммник 4 контакта вилка, клеммная колодка...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C
2EDGK-5.0-04P-14-1000Z(H) 15A(Ампер) 300V(Вольт) 4 контакта, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, DEGSON   (datasheet)
