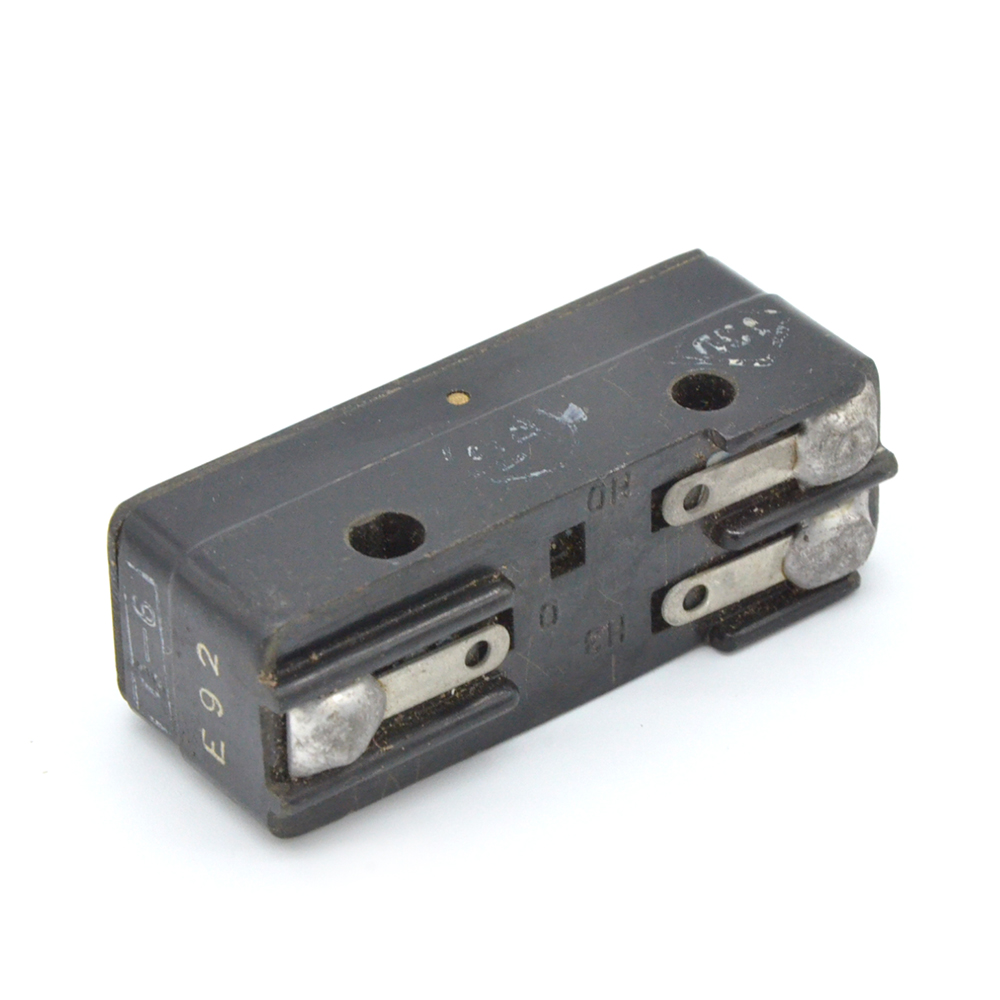

А801 под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель (арт. TW-8685)

on-(on); No name USSR; кнопка
СССР
Артикул (ID): TW-8685
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 278479
На складе 19 шт
  • Цена от
    Включая НДС
     248 ₽
  • 1 шт 315 ₽
  • от 5 шт 248 ₽
Количество
Быстрый заказ

А801 Микровыключатель кнопочный однополюсный мгновенного действия с одинарным разрывом цепи без фиксации в нажатом положении. Предназначен для коммутации электрических цепей постоянного и переменного токов при напряжении не более 220 В и силе тока до 15 А. Микровыключатели используются для работы в системах управления и сигнализации электронной аппаратуры специального назначения.
Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки.
Микровыключатели А801 выпускаются в климатическом исполнении «УХЛ» по ГОСТ 15150-69. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование А801 под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
Торговая марка No name USSR
Страна происхождения СССР
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 24,5
Транслитерация A801 solder button 15A(Ampere) 27VDC(Volt) 8A(Ampere) 220VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя A
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие обратного срабатывания от 1,5 N до 11,8 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 25 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет

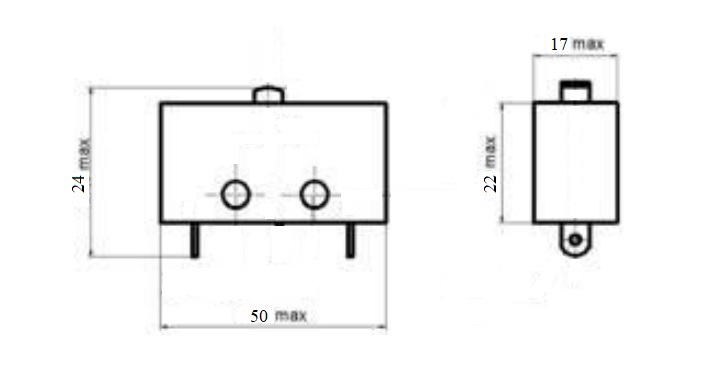

Габаритные размеры L*W*H 50х17х24 mm
Высота корпуса 22 mm
Длина корпуса 50 mm
Ширина корпуса 17 mm
Материал корпуса бакелит
Вид толкателя кнопка
Рабочий ход толкателя 0,4 mm
Материал ручки(кнопки)-толкателя металл
Покрытие ручки толкателя (Ni) никель
Цвет толкателя серый
Высота ручки толкателя 2 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов лужение
Фактическая маркировка А801

Технические характеристики

Номинальный ток 15 A (VDC); 8 A (VAC)
Номинальное напряжение 27 VDC; 220 VAC

Условия эксплуатации

Интервал рабочих температур от -60 до +130°C
Климатическое исполнениеi УХЛ
А801 под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель   (datasheet)

Полные аналоги

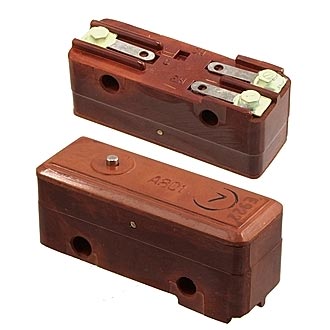

А801 под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель.,, фото
Артикул (ID): ZN-8609
А801 под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель.,
  • 202.91 ₽ 1 шт.
ВК1-142 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): TW-8684
ВК1-142 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
  • 473 ₽ 1 шт.
  • 410 ₽ от 5 шт.
ВК1-141 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): TW-8682
ВК1-141 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
  • 473 ₽ 1 шт.
  • 410 ₽ от 5 шт.

Функциональные аналоги

ВК1-141 (А801) под пайку кнопка 15А(Ампер) 24VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): TL-5695
ВК1-141 (А801) под пайку кнопка 15А(Ампер) 24VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
  • 481 ₽ 1 шт.
ВК1-140 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): TW-8681
ВК1-140 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
  • 473 ₽ 1 шт.
ВК1-140-1 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): TW-8680
ВК1-140-1 (А801) под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
  • 473 ₽ 1 шт.
  • 410 ₽ от 5 шт.

Возможные аналоги

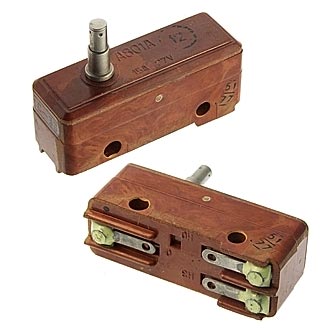

А801-А под пайку толкатель 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): ZN-8610
А801-А под пайку толкатель 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
  • 338.19 ₽ 1 шт.
  • 338.19 ₽ от 10 шт.
  • 338.19 ₽ от 100 шт.
ВК1-142-2 под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): TW-8683
ВК1-142-2 под пайку кнопка 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель
  • 473 ₽ 1 шт.
  • 410 ₽ от 5 шт.

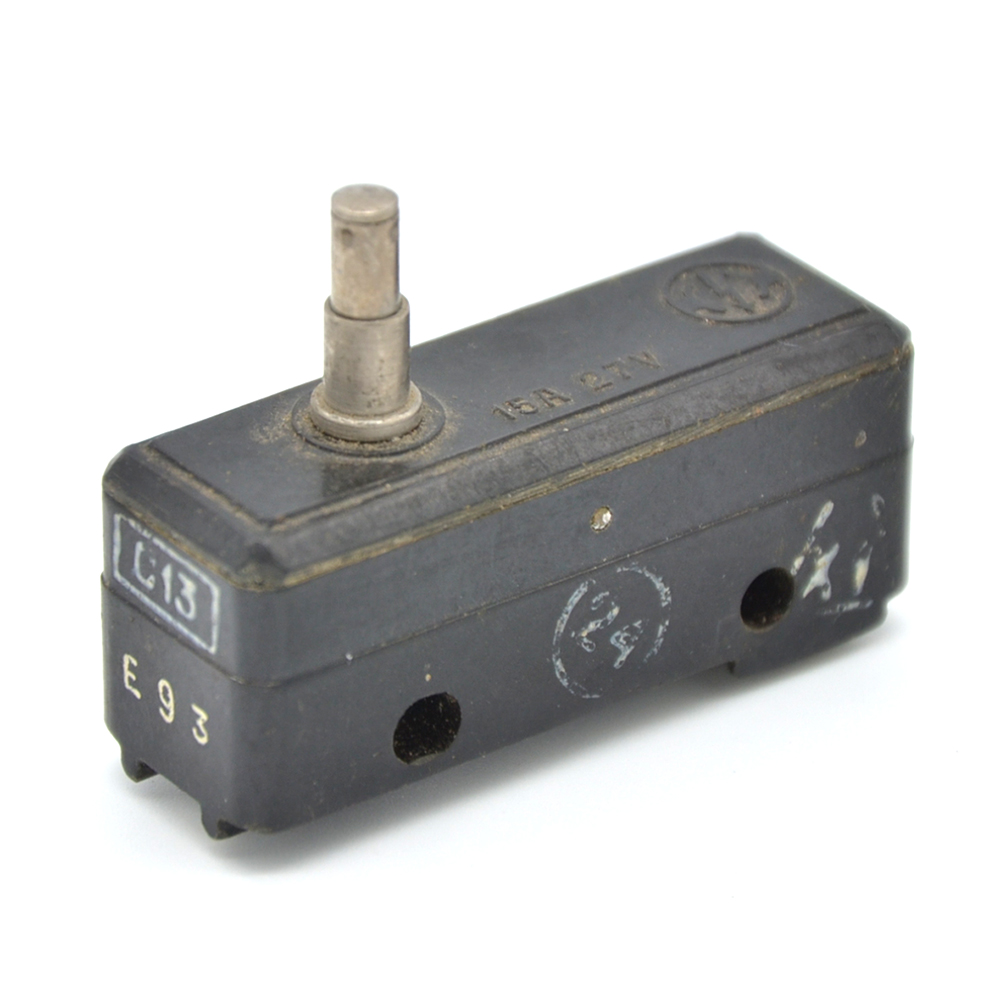

А801-А под пайку толкатель 15А(Ампер) 27VDC(Вольт) 8A(Ампер) 220VAC(Вольт) Микропереключатель., фото
