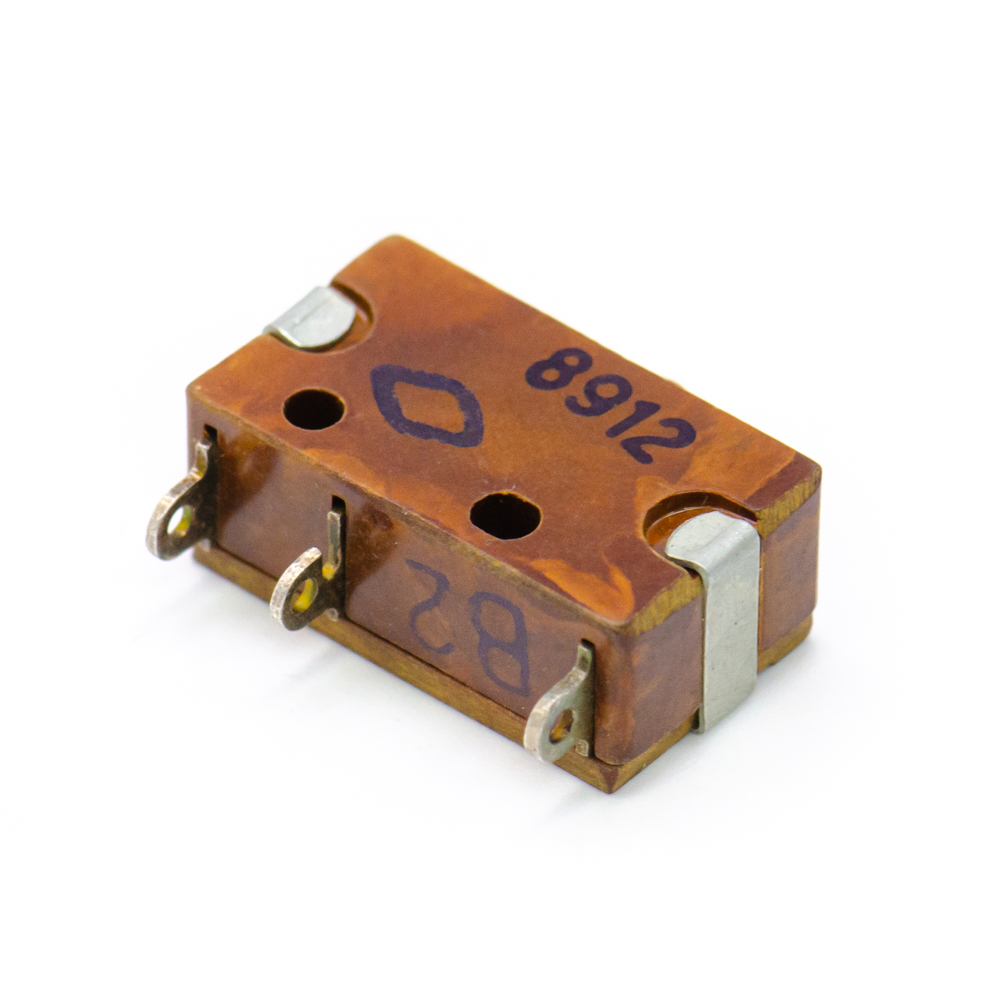

МП1-1 Малогабаритный микропереключатель, ОЮ0.360.007ТУ (арт. BV-2789)

on-(on); Кузбассрадио; кнопка
СССР
Артикул (ID): BV-2789
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЮ0.360.007ТУ
Подробная документация
ID: 549232
На складе 119 шт
  • Цена от
    Включая НДС
     293 ₽
  • 1 шт 311 ₽
  • от 5 шт 293 ₽
Количество
Быстрый заказ

МП1-1 Микропереключатель – однополюсный, малогабаритный с одним переключающим контактом. Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 2,0 А. Используются для работы в качестве микропереключателей в системах управления и сигнализации электронной аппаратуры общего и специального назначения. Микропереключатели типа МП выпускаются 2 типоразмеров и 5 типономиналов. Микропереключатели выполнены в карболитовых корпусах и крепятся двумя винтами через отверстия в корпусе. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МП1-1 Малогабаритный микропереключатель, ОЮ0.360.007ТУ
Торговая марка Кузбассрадио
Страна происхождения СССР
Нормы и требования ОЮ0.360.007ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 2,01
Транслитерация MP1-1 Small-sized microswitch, OYu0.360.007TU
Наличие паспорта - этикетки этикетка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,98-2,25 N
Усилие обратного срабатывания 0,39 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

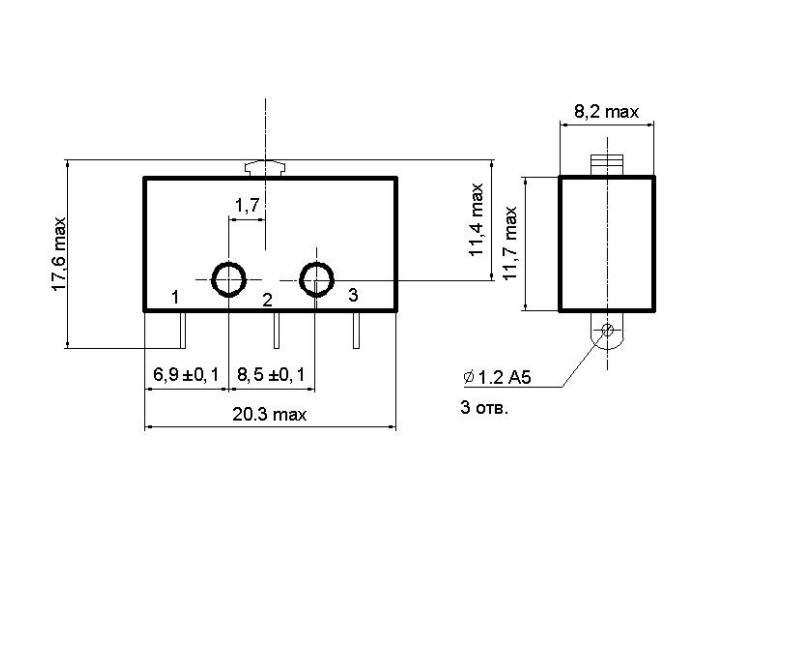

Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 20,3х8,2х17,6 mm
Высота корпуса 17,6 mm
Длина корпуса 20,3 mm
Ширина корпуса 8,2 mm
Материал корпуса карболит
Типоразмер корпуса МР-1
Вид толкателя кнопка
Рабочий ход толкателя 0,17 - 0,5 mm
Материал ручки(кнопки)-толкателя карболит
Покрытие ручки толкателя без покрытия
Цвет толкателя коричневый
Высота ручки толкателя 3 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов (Ag) серебро
Фактическая маркировка МП1-1

Технические характеристики

Номинальный ток 0,2 A
Номинальное напряжение 30 VDC; 250 VAC
Коммутируемая мощность, max 250 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Минимальная наработка 5000 час.
Ресурс 15000 циклов
МП1-1 Малогабаритный микропереключатель, ОЮ0.360.007ТУ   (datasheet)
