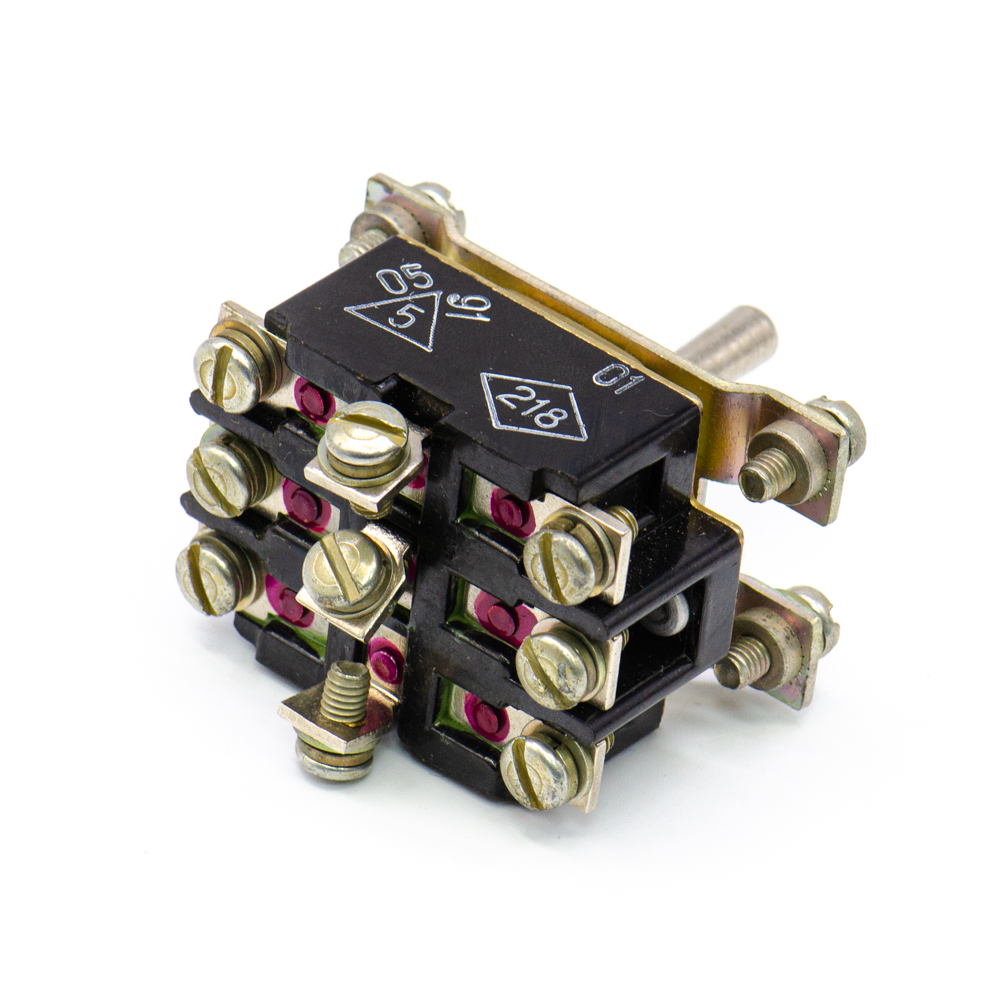

3ППН-45П on-off-on, 20А 27В Тумблер трехполюсный, ТУ16-526.016-73 (арт. KT-3627)

20 A; 27 V; on-off-on; SP3T; ТУ16-526.016-73
СССР
Артикул (ID): KT-3627
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ТУ16-526.016-73
Подробная документация
Аналоги и альтернативы
ID: 511310
На складе 2 шт
  • Цена от
    Включая НДС
     357 ₽
  • 1 шт 357 ₽
Количество
Быстрый заказ

3ППН-45П Тумблер трехполюсный предназначен для работы в стационарных и передвижных установках служит для коммутации электрических цепей постоянного тока при напряжении до 30 В. 3ППН-45: 3П - трехполюсный переключатель; П - перекидной; Н - нейтральное положение ручки; 45 - год освоения; П - пылезащищенное исполнение. Вся дополнительная информация находится во вложении, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 3ППН-45П on-off-on, 20А 27В Тумблер трехполюсный, ТУ16-526.016-73
Торговая марка Группа компаний «ЧЭАЗ»
Страна изготовления СССР
Нормы и требования ТУ16-526.016-73
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 88,54
Наличие паспорта - этикетки нет
Транслитерация 3PPN-45 on-off-on, 20A (Amp) 27V (Volt) Three-pole toggle switch, screw, TU 16-526.016-73
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя 3ППН-45П
Число полюсов трехполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 3 положения
Электрическая схема контактовi SP3T
Алгоритм работыi on-off-on
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический под винт (клемма кольцевая или вилочная)

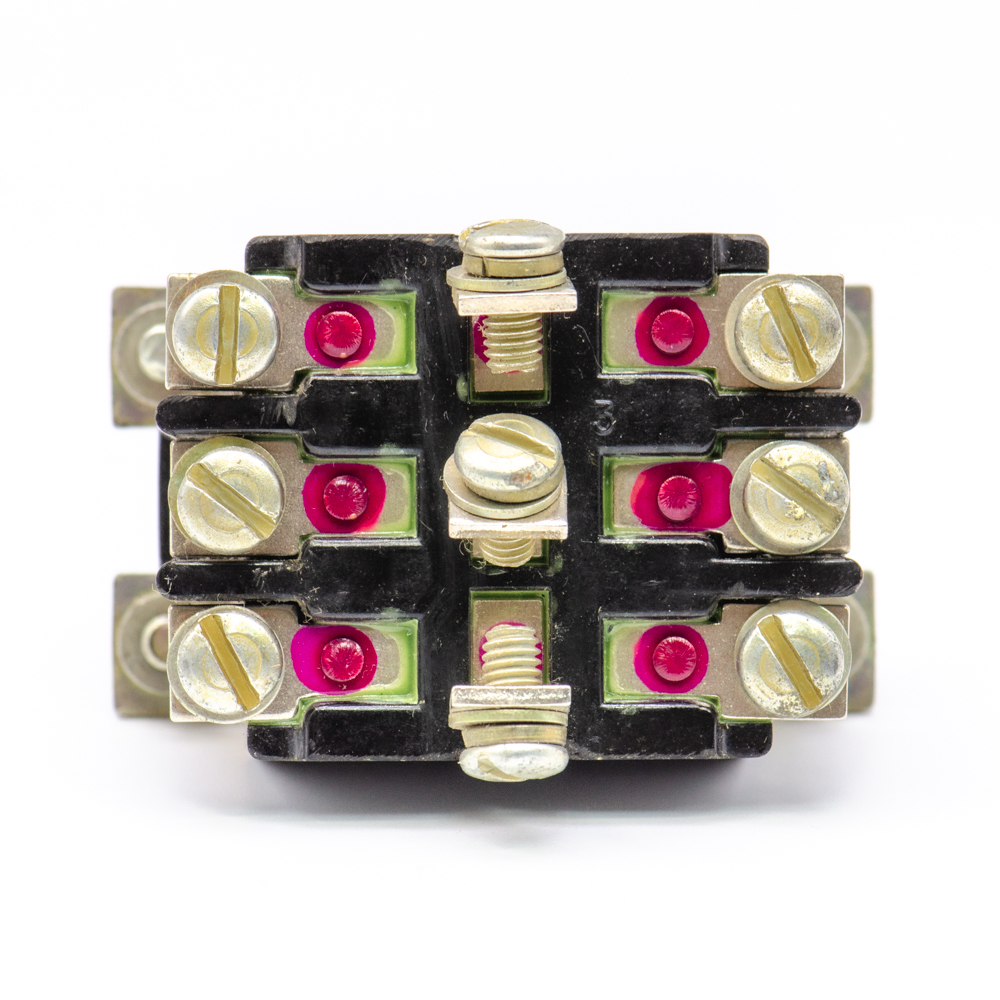

Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры 45 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Материал корпуса бакелит
Покрытие корпуса без покрытия
Цвет корпуса серый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 23 mm)
Наличие протектора нет

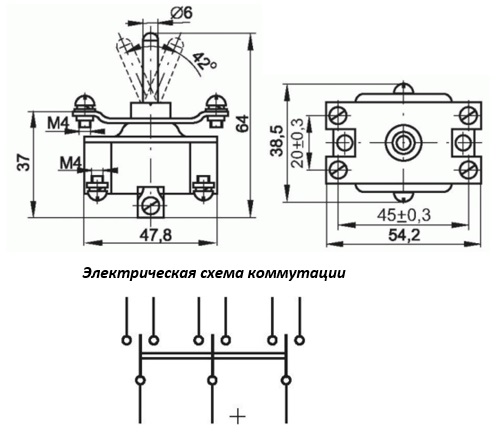

Габаритные размеры L*W*H 54,2х38,5х64 mm
Длина корпуса 47,8 mm
Ширина корпуса 38,5 mm
Высота корпуса 37 mm
Дополнительные характеристики с нейтральным положением, пылезащищенный
Фактическая маркировка 3ППН-45П
Рабочее положение любое
Другие наименования переключатель, переключатель нажимной, пакетный переключатель, тумблер...
Аналогичные серии 3ППНТ..., 3ППНТП..., 3ППГ..., 3ПП...

Технические характеристики

Номинальный ток 20 A
Номинальное напряжение 27 V
Допустимая перегрузка по току 40 A
Усилие или момент переключения 3,9 - 24,5 N
Электрическая прочность изоляции 500 V (50 Hz, 1 min)

Условия эксплуатации

Степень защиты IPi IP30(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +50°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление 5466 Pa
Макс. срок хранения 6 лет
Ресурс 10000 переключений
3ППН-45П on-off-on, 20А 27В Тумблер трехполюсный, ТУ16-526.016-73   (datasheet)
