Скидка на Конденсаторы
-20%

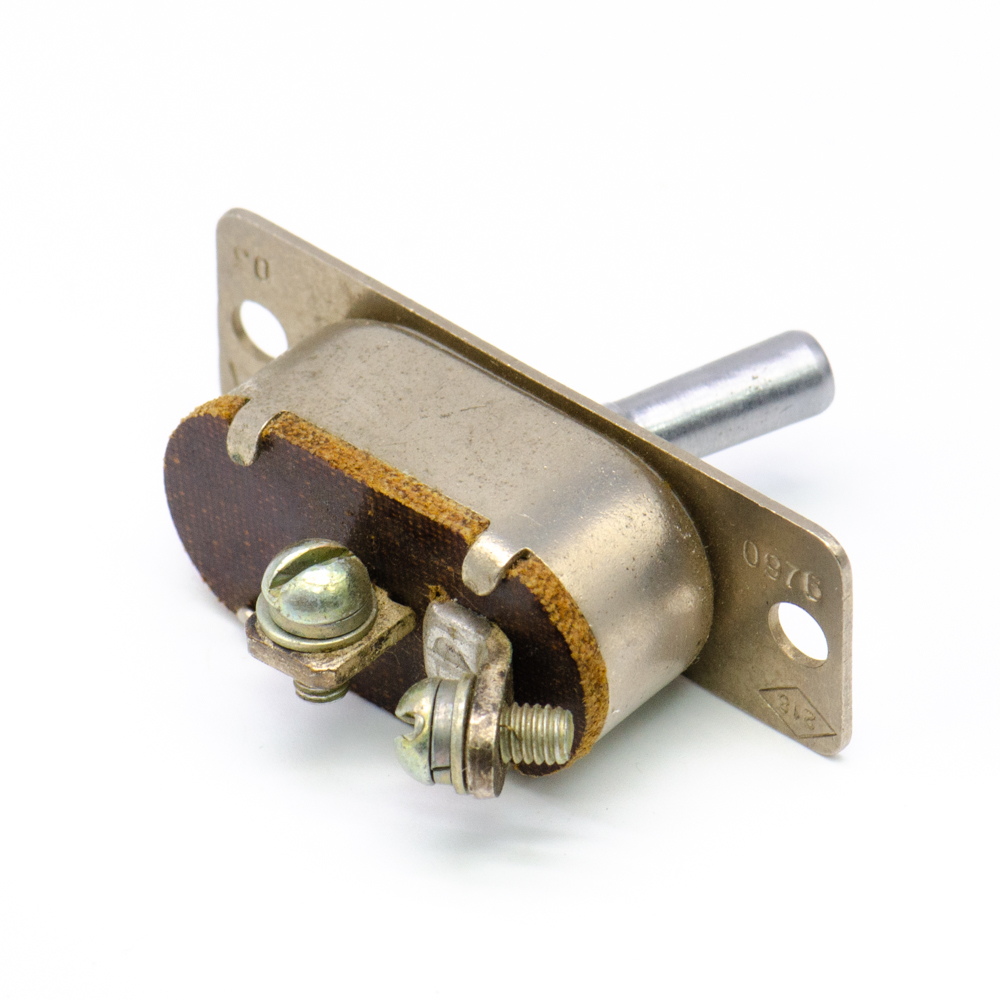

ВН-45М off-(on), 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт,ТУ 16-526.016−73 (арт. KT-3093)

35 A; 27 V; off-(on); SPST NO; ТУ 16-526.016−73
СССР
Артикул (ID): KT-3093
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1976
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ТУ 16-526.016−73
Подробная документация
Аналоги и альтернативы
ID: 509893
На складе 1 шт
  • Цена от
    Включая НДС
     585 ₽
  • 1 шт 585 ₽
Количество
Быстрый заказ

ВН-45М off-(on) Выключатель однополюсный нажимной без фиксации. Предназначен для работы в стационарных и передвижных установках и служат для коммутации электрических цепей постоянного тока с напряжением не более 30В Структура условного обозначения: ВН – выключатель нажимной однополюсный; 45 – год освоения; М - модернизированный. Используется для работы в качестве переключателей в закрытых стационарных и передвижных установках, в различных видах техники, в том числе в автомобильном, железнодорожном и речном транспорте. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВН-45М off-(on), 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт,ТУ 16-526.016−73
Торговая марка Группа компаний «ЧЭАЗ»
Страна изготовления СССР
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 30,4
Наличие паспорта - этикетки нет
Транслитерация VN-45M off-(on), 35A(Amp) 27V(Volt) Single-pole toggle switch, screw, TU 16-526.016−73
Доупаковка промасленная бумага
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ВН-45
Число полюсов однополюсный
Наличие фиксации нет фиксации
Наличие индикации (цвет) индикация зеленая (светящийся глазок)
Количество положений 2 положения
Электрическая схема контактовi SPST NO
Алгоритм работыi off-(on)
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический под винт (клемма кольцевая или вилочная)
Контакты контакты под винт/клемму
Материал контактов латунь
Покрытие контактов Ag (серебро)

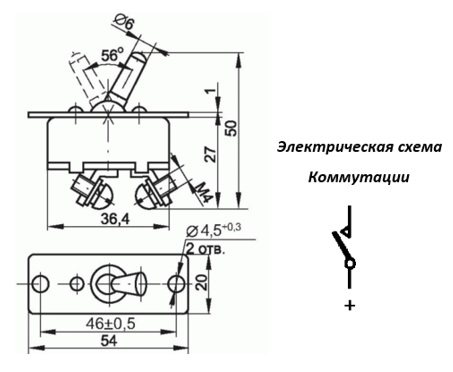

Установочные размеры 46 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Материал корпуса металл
Покрытие корпуса без покрытия
Цвет корпуса серый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка светящаяся (длина 21 mm)
Наличие протектора нет
Габаритные размеры L*W*H 54х20х50 mm
Длина корпуса 54 mm
Ширина корпуса 20 mm
Высота корпуса 15,5 mm
Дополнительные характеристики модернизированный
Фактическая маркировка ВН-45М 35А27В
Рабочее положение любое
Другие наименования переключатель, переключатель нажимной, пакетный переключатель, тумблер...
Аналогичные серии 2ВН-45...

Технические характеристики

Номинальный ток 35 A
Номинальное напряжение 27 V
Допустимая перегрузка по току 70 A
Усилие или момент переключения 3,9 - 24,5 N
Электрическая прочность изоляции 500 V (50 Hz, 1 min)

Условия эксплуатации

Степень защиты IPi IP30(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +50°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Атмосферное давление 5466 Pa
Макс. срок хранения 6 лет
Ресурс 10000 переключений
ВН-45М off-(on), 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт,ТУ 16-526.016−73   (datasheet)

Полные аналоги

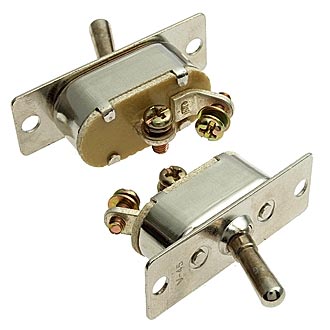

ВН-45 off-(on), 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, аналог, RUICHI, фото
Артикул (ID): ZE-195
ВН-45 off-(on), 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, аналог, RUICHI
  • 265.97 ₽ 1 шт.
  • 265.97 ₽ от 10 шт.

Функциональные аналоги

2ВН-45 off-(on), 20A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, ТУ16-526.016-73 , фото
Артикул (ID): OP-1458
2ВН-45 off-(on), 20A(Ампер) 27V(Вольт) Тумблер двухполюсный, винт, ТУ16-526.016-73
  • 473 ₽ 1 шт.

Возможные аналоги

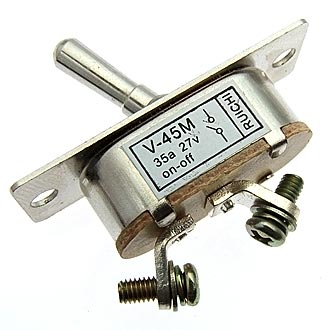

В-45М on-off, 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, аналог, RUICHI., фото
Артикул (ID): ZE-194
В-45М on-off, 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, аналог, RUICHI.
  • 217.11 ₽ 1 шт.
  • 217.11 ₽ от 10 шт.
  • 217.11 ₽ от 100 шт.
Уценка В-45М on-off, 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, ТУ16-526.016-73, фото
Артикул (ID): OP-1562
Уценка В-45М on-off, 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, ТУ16-526.016-73
В-45М on-off, 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, аналог, фото
Артикул (ID): OP-1738
В-45М on-off, 35A(Ампер) 27V(Вольт) Тумблер однополюсный, винт, аналог
