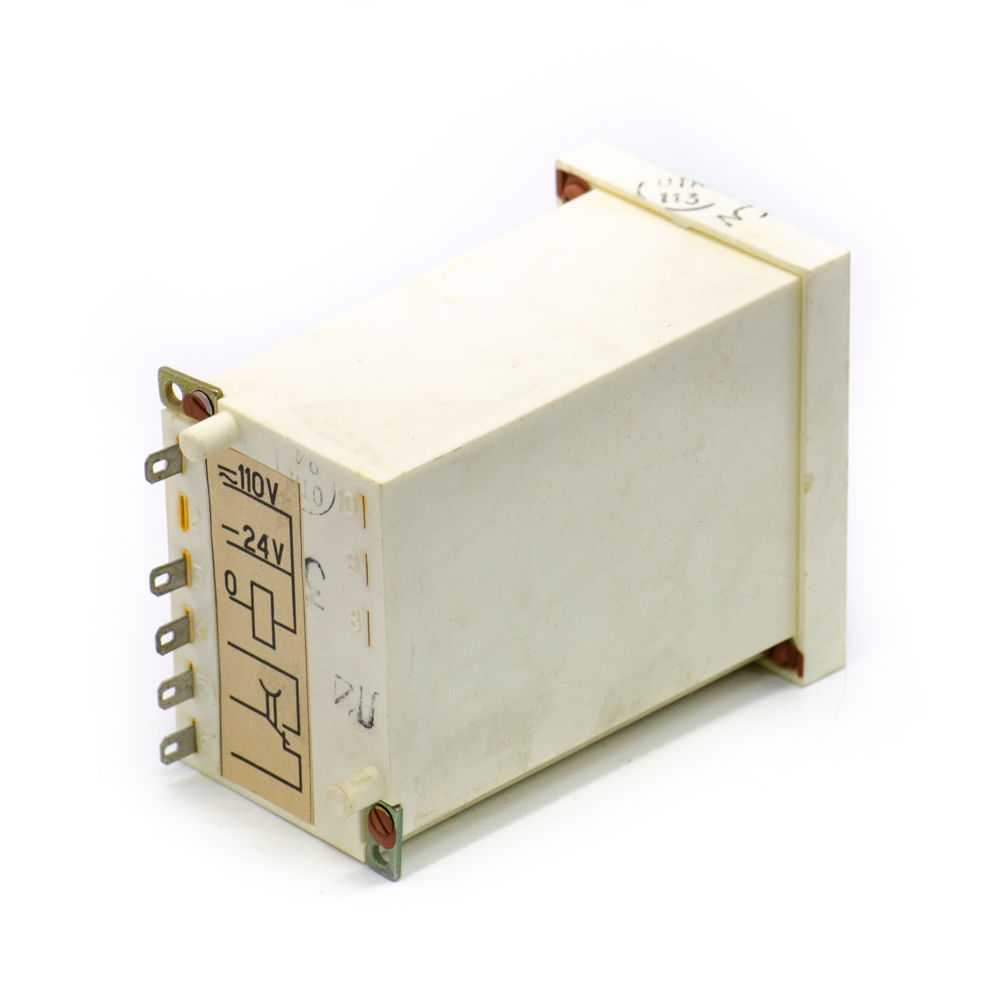

ВЛ-45 0,1-1h, 110V Реле времени (арт. BV-3622)

" Киевский Завод Реле и Автоматики" ; " 1" - ОТК; 2 переключающих; электронное; 8 A; таймер, реле времени, устройство программно-временное…; ВЛ-63…ВЛ-69
СССР
Артикул (ID): BV-3622
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 550621
На складе 1 шт
  • Цена от
    Включая НДС
     1125 ₽
  • 1 шт 1125 ₽
Количество
Быстрый заказ

Реле времени ВЛ-45УХЛ4. Расшифровка маркировки ВЛ-45 УХЛ4:
ВЛ: Реле времени (Вид устройства); 45: Номер серии/модели; УХЛ: Климатическое исполнение по ГОСТ 15150-69 (умеренный и холодный климат); 4: Категория размещения (для закрытых помещений с искусственно регулируемыми климатическими условиями). ВЛ-45 реле времени предназначено для коммутации электрических цепей с определенной, предварительно установленной выдержкой времени, в схемах управления электрооборудованием и автоматики. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВЛ-45 0,1-1h, 110V Реле времени
Торговая марка "Киевский Завод Реле и Автоматики"
Страна изготовления СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 230
Дата изготовленияi 1976-1991
Наличие паспорта - этикетки нет
Транслитерация VL-45 0.1-1 hour Time relay.
Состояние упаковки заводская

Основные параметры

Функциональная группа Реле
Функциональный тип реле времени
Серия реле ВЛ-45
Количество контактных групп 2 переключающих
Тип реле электронное
Род тока постоянный
Класс точности 3/2
Время повторной готовности 0,3 s
Время возврата 0,2 s
Средняя основная погрешность в начале шкалы 5%
Задержка при включении да
Количество выходов с задержкой, размыкающий контакт 1
Количество выходов с задержкой, замыкающий контакт 1
Наличие рукоятки-указателя (ручка) есть
Герметичность нет
Количество контактов 2 контакта
Материал контактов латунь
Покрытие контактов лужение
Вид контактов под пайку, клемму
Габаритные размеры L*W*H 55х117х75 mm
Ширина корпуса 117 mm
Высота корпуса 75 mm
Материал корпуса пластик
Покрытие корпуса без покрытия
Цвет корпуса белый
Метод монтажа механический на панель
Метод монтажа электрический пайка, клеммы
Фактическая маркировка ВЛ-45УХЛ4
Другие наименования таймер, реле времени, устройство программно-временное…
Аналогичные серии ВЛ-63…ВЛ-69

Технические характеристики

Ток контактов 8 A
Коммутируемый ток, min 0,02 A
Потребляемая мощность 9 W
Номинальное напряжение цепи управления 110V
Напряжение катушки 110 V
Диапазон выдержек времени 0,1 - 1 h
Синусоидальная вибрация: :
- амплитуда ускорения 1 g
- диапазон частот 1-100 Hz

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -40 до +55°С
Относительная влажность 80% при температуре 25°С
Климатическое исполнениеi УХЛ4
Минимальный срок сохраняемости, лет 12
ВЛ-45 0,1-1h, 110V Реле времени   (datasheet)

Функциональные аналоги

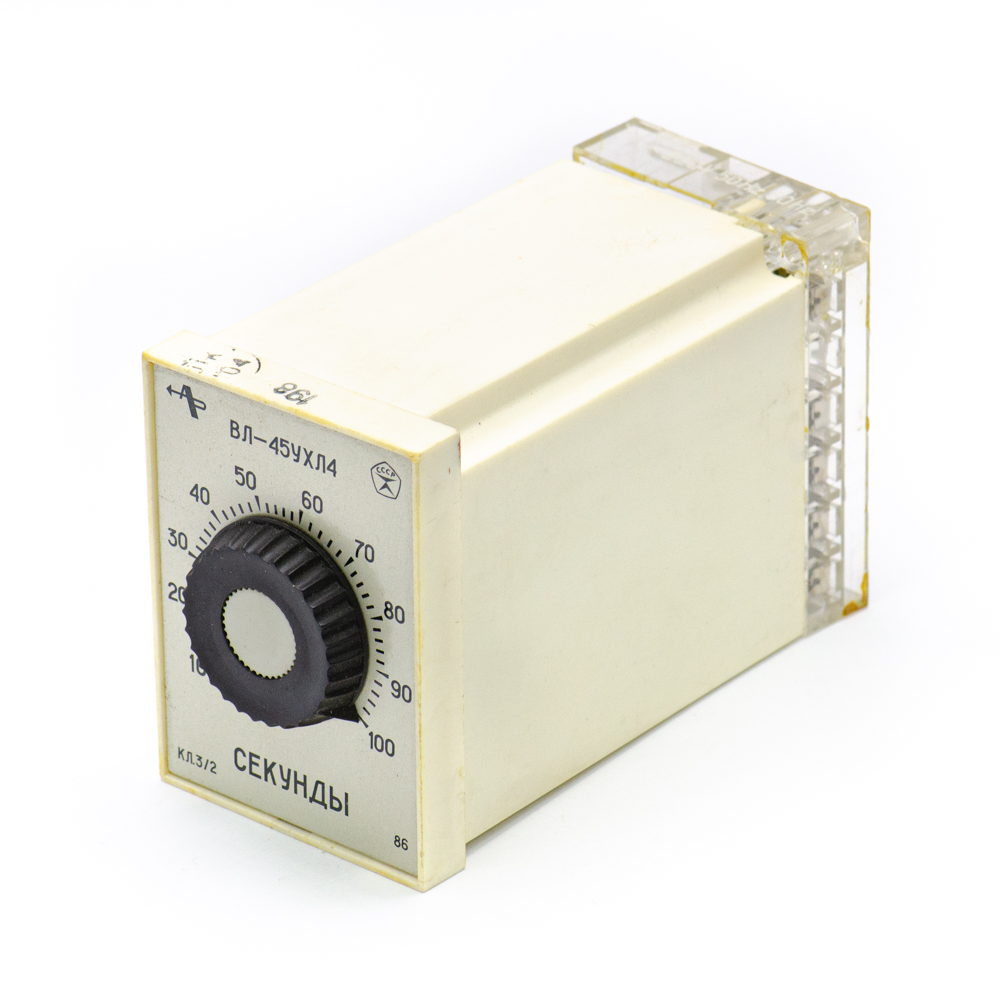

ВЛ-45 0,1-1h, 110V Реле времени., фото
