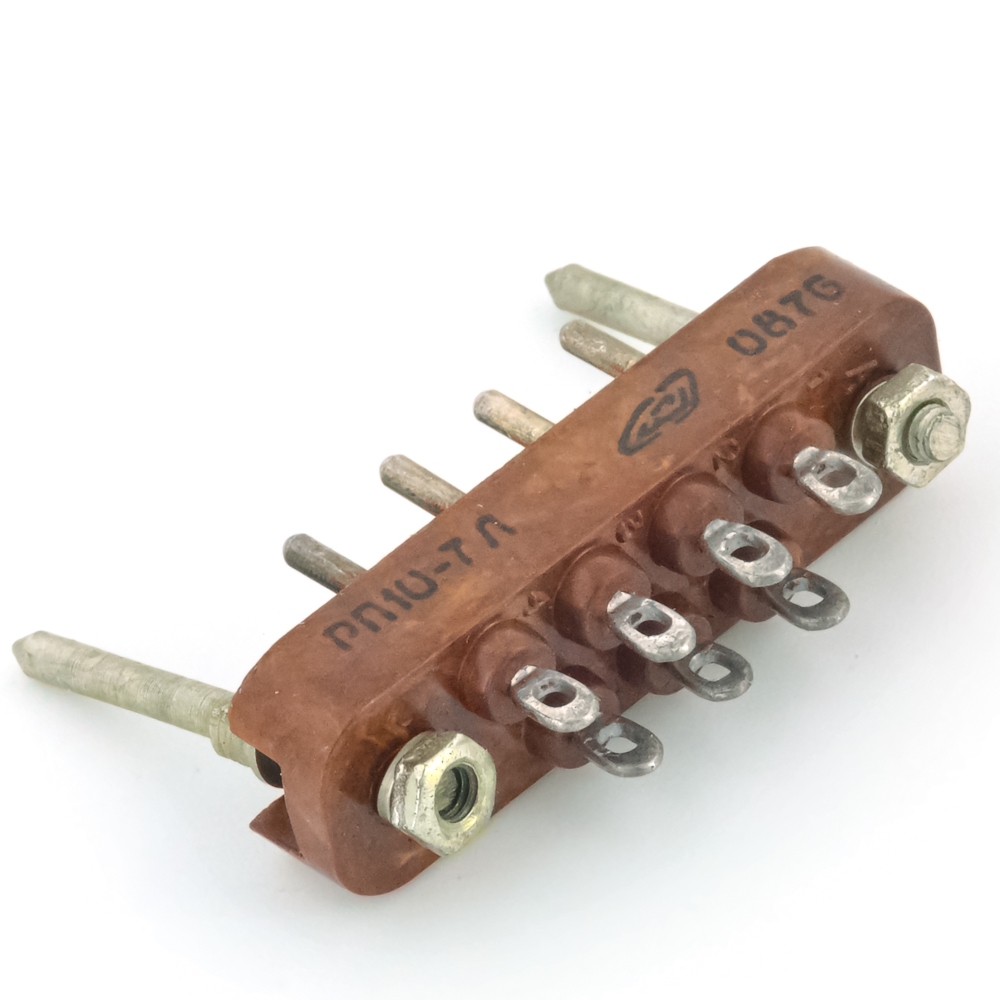

РП10-7Л Вилка с ловителем, карболит (арт. TN-4182)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 5" - ВП, ПЗ; -; бРО.364.025 ТУ
СССР
Артикул (ID): TN-4182
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1976 г(2шт), 1999 г(4шт)
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ бРО.364.025 ТУ
Подробная документация
Аналоги и альтернативы
ID: 281327
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РП10-7Л Вилка с ловителем - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 7 - количество контактов; Л - наличие ловителя (направляющих штырей); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-7Л Вилка с ловителем, карболит
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 14,35
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-7L Fork with catcher, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-7Л
Количество контактов 7
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь
Наличие кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 42 mm
Ширина изолятора 22 mm
Высота изолятора 9 mm

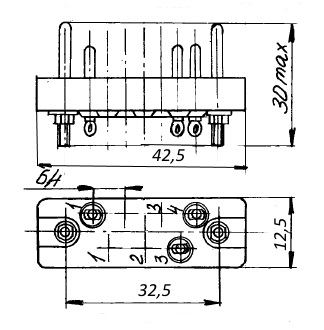

Габаритные размеры L*W*H 42х12,5х26 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 32,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-7Л Вилка с ловителем, карболит   (datasheet)

Полные аналоги

РП10-7Л Вилка Снежеть, фото
РП10-7Л Вилка Снежеть
УЗНП9-7ВП12-Л Вилка Лтава, фото
УЗНП9-7ВП12-Л Вилка Лтава

Функциональные аналоги

РП10-7Л-В Вилка Снежеть, фото
РП10-7Л-В Вилка Снежеть
РП10-7Л-В Вилка Электродеталь, фото
РП10-7Л-В Вилка Электродеталь
УЗНП9-7ВП12-Л-В Вилка Лтава, фото
УЗНП9-7ВП12-Л-В Вилка Лтава
РП10-7Л Вилка Электродеталь, фото
РП10-7Л Вилка Электродеталь

Возможные аналоги

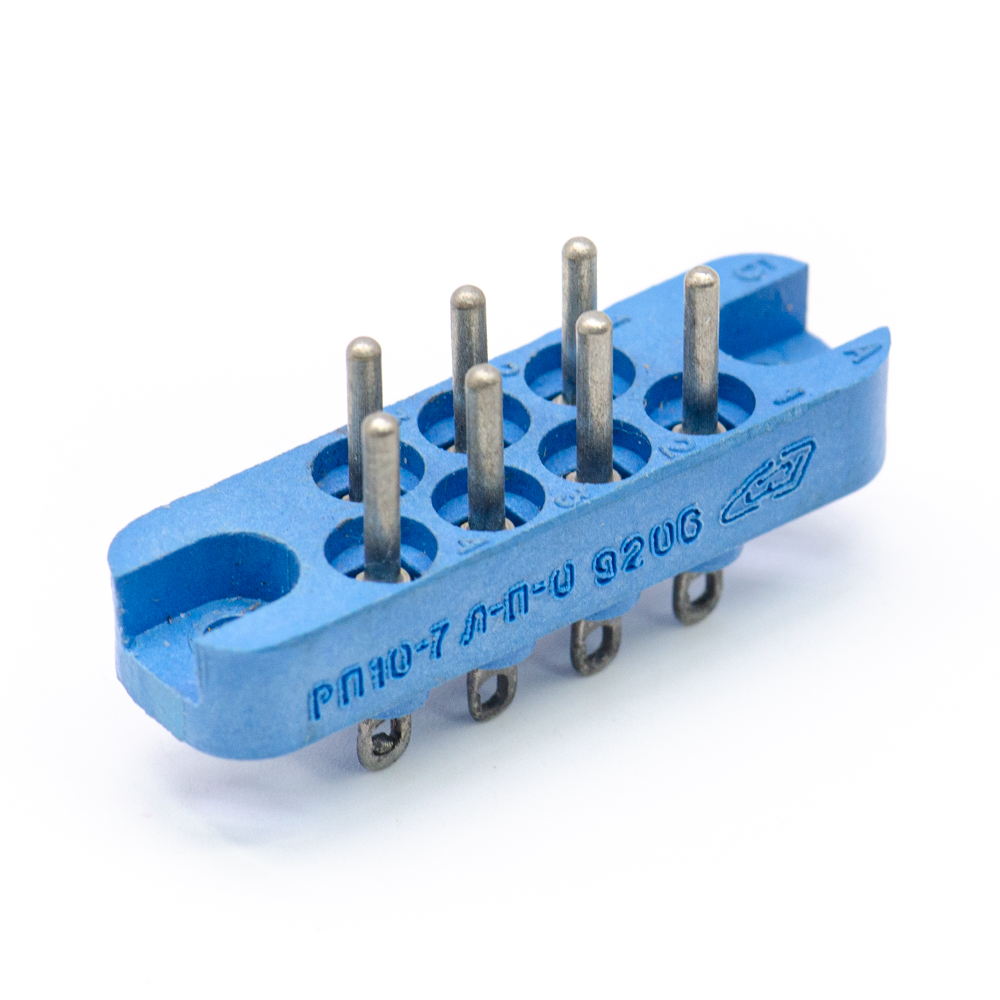

РП10-7Л-П-О Вилка, пластмасса,БРО.364.025 ТУ, фото
Артикул (ID): TN-1572
РП10-7Л-П-О Вилка, пластмасса,БРО.364.025 ТУ
  • 477 ₽ 1 шт.
  • 441 ₽ от 10 шт.

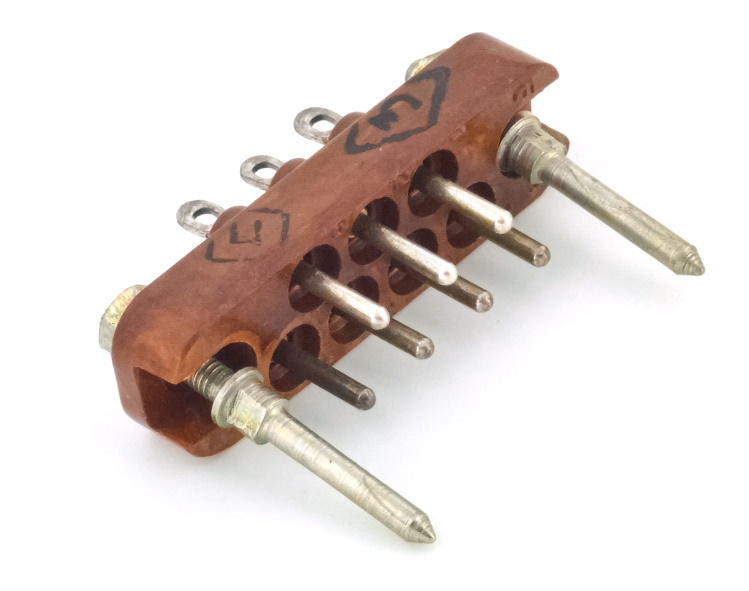

РП10-7Л-О Вилка Электродеталь, фото
