Скидка на Коммутационные изделия
-20%

H-05 pitch 2.54 mm + terminal Розетка на кабель 5 контактов, шаг 2.54 mm (арт. ZC-376)

КИТАЙ
Артикул (ID): ZC-376
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 290546
На складе 4000 шт
  • Цена от
    Включая НДС
     2.49 ₽
  • 1 шт 2.49 ₽
Количество
Быстрый заказ

Разъемы питания низковольтные представляют собой коннекторы ручного соединения внутреннего объемного монтажа, соединяют цепи с нагрузкой до 9А и 250В. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

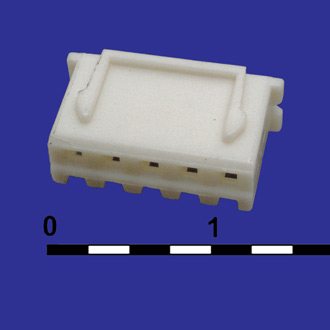

Наименование H-05 pitch 2.54 mm + terminal Розетка на кабель 5 контактов, шаг 2.54 mm
Торговая марка No name China
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,24
Состояние упаковки самоупаковка
Транслитерация H-05 pitch 2.54 mm + terminal Socket on cable 5 contacts, pitch 2.54 mm
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип разъем питания низковольтный
Серия разъемов H
Типономинал / Типоконструкция розетка
Метод сочленения врубной
Количество контактов 5
Вид контактов квадратные
Тип контактов гнездо
Материал контактов фосфористая бронза
Покрытие контактов олово
Шаг контактов в ряду 2,54 mm
Количество рядов контактов 1
Контакт извлекаемый да
Крепление контакта в изоляторе защелка (язычок на контакте)
Метод монтажа механический объемный
Метод монтажа электрический обжим
Сечение кабеля, AWG 18 - 22
Сечение кабеля, мм² 0,33 - 0,8 mm²
Обжимной инструмент Кримпер YAC-4, Кримпер 608-384N...
Материал изолятора Нейлон 66, усиленный стекловолокном UL94V-0

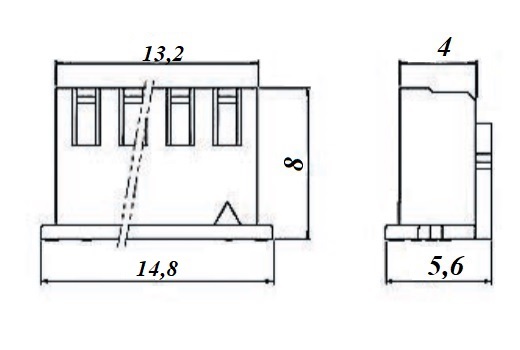

Габаритные размеры L*W*H 14,8х5,6х8 mm
Длина изолятора 14,8 mm
Ширина изолятора 5,6 mm
Высота изолятора 8 mm
Цвет изолятора белый
Ответная часть разъема WF-05, WF-05R
Конструктивное исполнение хвостовика О - обжимкой
Наличие ориентации шпонки, паз
Другие наименования розетка кабельная, разъем, розетка с контактами...
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 250 V
Рабочий ток, max 7 A
Сопротивление контактов не более 2 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Класс горючести UL94V-0 (1 s)
Интервал рабочих температур от -25 до +85 °С
H-05 pitch 2.54 mm + terminal Розетка на кабель 5 контактов, шаг 2.54 mm   (datasheet)
