BNC-I Миниатюрный ВЧ коннектор (арт. ZA-251)

КИТАЙ
Артикул (ID): ZA-251
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 482821
На складе 18 шт
  • Цена от
    Включая НДС
     15.37 ₽
  • 1 шт 15.37 ₽
Количество
Быстрый заказ

BNC-I Миниатюрный ВЧ коннектор - это переходник (гнездо/гнездо), который используется для соединения коаксиального кабеля. Структура условного обозначения: BNC – тип разъема (BNC крепление под обжим или пайкой, универсальный). BNC-разъем ограничен в своем использовании по частоте и напряжению. Максимально допустимая частота составляет 3 ГГц, а напряжение должно быть не более 500 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование BNC-I Миниатюрный ВЧ коннектор
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Нормы и требования IEC 2007, IEC 61169-8
Дата изготовленияi дата не указана
Масса изделия, гр 4,25
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская
Транслитерация BNC-I Miniature RF connector.
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов BNC
Тип разъема розетка/розетка
Типономинал / Типоконструкция переход антенный вилка/вилка
Конструкция корпуса прямая
Диаметр корпуса 10,4 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта гнездо/гнездо
Материал центрального контакта латунь
Покрытие центрального контакта Au (золото)
Диаметр гнезда 2,2 mm
Количество контактов 2
Метод монтажа механический на кабель
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения байонетный

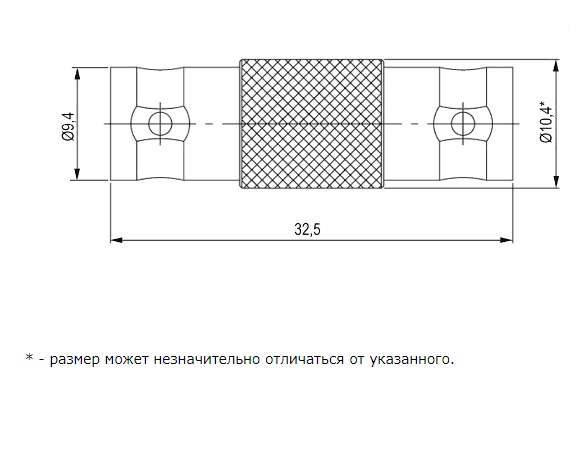

Габаритные размеры L*W*H 10,4х32,5 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Номинальное напряжение 1 V
Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Сопротивление изоляции 500 MΩ
Диапазон рабочих частот 0 - 4 GHz
КСВН (Коэффициент стоячей волны нагрузки) ≤ 1,3

Условия эксплуатации

Интервал рабочих температур от -65 до +165°C
Ресурс 500 циклов
BNC-I Миниатюрный ВЧ коннектор   (datasheet)
