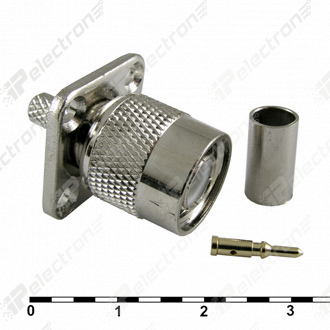

TNC-BJ1-C58 Миниатюрный ВЧ коннектор, вилка (арт. ZL-8642)

Артикул (ID): ZL-8642
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 503235
На складе 80 шт
  • Цена от
    Включая НДС
     89.77 ₽
  • 1 шт 89.77 ₽
Количество
Быстрый заказ

TNC-BJ1-C58 Миниатюрный ВЧ коннектор - это блочный разъем, который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема; B – блочный; J – вилка; C – крепление под обжим; 58 – условная маркировка кабеля. TNC – резьбовой аналог разъемов BNC. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-BJ1-C58 Миниатюрный ВЧ коннектор, вилка
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 10
Состояние упаковки самоупаковка
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема вилка
Ответная часть разъема TNC-P
Типономинал / Типоконструкция блочная
Конструкция корпуса прямая
Материал корпуса никель
Цвет корпуса серый
Тип центрального контакта штырь
Покрытие центрального контакта Au (золото)
Диаметр центрального контакта 0,9 mm
Количество контактов 2
Метод монтажа механический на блок
Метод монтажа электрический обжим
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой/прижим
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 4,95 mm

Технические характеристики

Сопротивление контактов не более 10 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 4 GHz

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
TNC-BJ1-C58 Миниатюрный ВЧ коннектор, вилка   (datasheet)
