TNC-JR Миниатюрный ВЧ коннектор, розетка (арт. ZA-406)

КИТАЙ
Артикул (ID): ZA-406
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 419002
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

TNC-JR Миниатюрный ВЧ коннектор - это разъем (розетка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); J – розетка (гнездо). TNC - резьбовой аналог разъемов BNC.  Максимально допустимая частота составляет 11 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-JR Миниатюрный ВЧ коннектор, розетка
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 19,2
Состояние упаковки самоупаковка
Транслитерация TNC-JR Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема розетка
Типономинал / Типоконструкция блочная
Конструкция корпуса угловая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Диаметр установочного отверстия 12,8 mm
Тип центрального контакта гнездо
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический на плату
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой

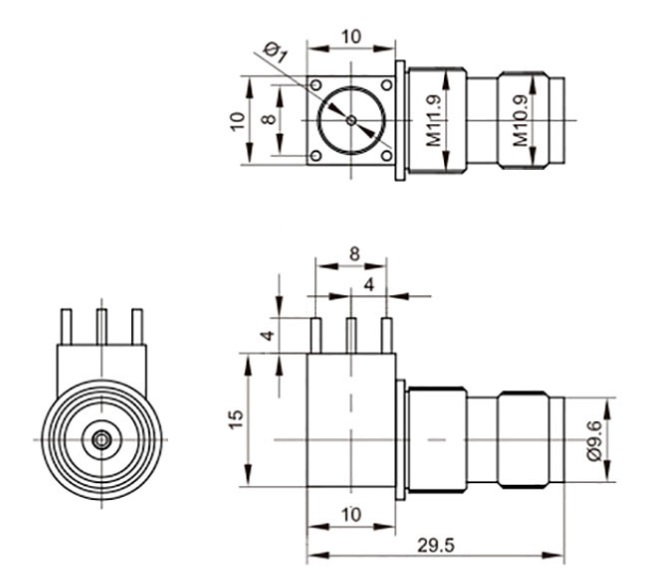

Габаритные размеры L*W*H 19х11,9х29,5 mm
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 11 GHz

Условия эксплуатации

Интервал рабочих температур от -55 до +155°C
Ресурс 500 циклов
TNC-JR Миниатюрный ВЧ коннектор, розетка   (datasheet)
