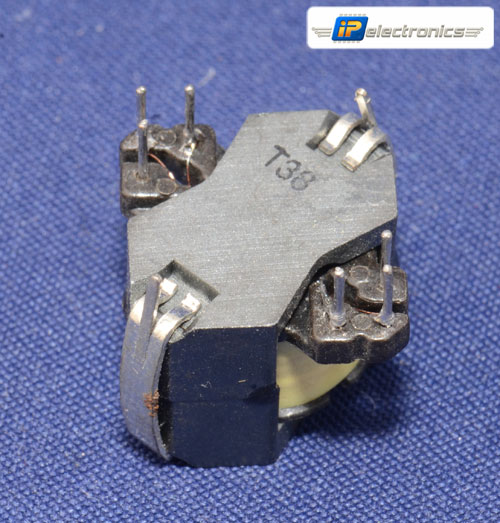

А1601 Трансформатор аналоговый (арт. SN-5636)

" 1" - ОТК; No name USSR
СССР
Артикул (ID): SN-5636
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
Подробная документация
ID: 274734
На складе 4 шт
  • Цена от
    Включая НДС
     87 ₽
  • 1 шт 87 ₽
Количество
Быстрый заказ

Трансформатор А1601 аналоговый, развязывающий. Отношение витков (±2%)  1:1. Индуктивность измеряется при условияx: 1 кГц, 1 В. используется для преобразования аналогового сигнала в электрической системе, в частности, для обеспечения аналогового входа в релейной защите, как указано в технической документации на устройство РЗА серии ЭКРА 217 (А) 1601. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование А1601 Трансформатор аналоговый
Торговая марка No name USSR
Страна изготовления СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 7,65
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация A1601
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа трансформаторы
Функциональный тип трансформатор аналоговый
Серия трансформатора А
Наличие радиатора без радиатора
Установочные размеры 2,54 mm
Диаметр установочного отверстия 1 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Тип крепления пайка
Габаритные размеры L*W*H 15,2x15,2x15,3 mm
Длина корпуса 15,2 mm
Ширина корпуса 15,2 mm
Высота корпуса 12,5 mm
Длина выводов 2,8 mm
Материал корпуса металл
Покрытие корпуса без покрытия
Цвет корпуса черный, серый
Фактическая маркировка А601
Рабочее положение вертикальное
Другие наименования преобразователь, статическое электромагнитное устройство…
Аналогичные серии ТРС1-1, ТРС2-1, ТРС3-1

Технические параметры

Рабочая частота 300 - 3400 Hz
Количество обмоток две
Входное сопротивление 50 Ω
Выходное сопротивление 60 Ω
Индуктивность 2,2 H

Условия эксплуатации

Интервал рабочих температур от -40 до +85°C
А1601 Трансформатор аналоговый   (datasheet)
