TNC-S58P Миниатюрный ВЧ коннектор, вилка (арт. ZA-413)

КИТАЙ
Артикул (ID): ZA-413
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
  • ГОСТ -
Подробная документация
ID: 489340
На складе 10 шт
  • Цена от
    Включая НДС
     49.67 ₽
  • 1 шт 49.67 ₽
Количество
Быстрый заказ

TNC-S58P Миниатюрный ВЧ коннектор - это разъем (вилка), который используется для монтажа коаксиального кабеля. Структура условного обозначения: TNC – тип разъема (TNC крепление под обжим или пайкой); 58 – условная маркировка кабеля; P – вилка(штырь). Данный тип разъемов используется с радиочастотным кабелем RG-58. TNC - резьбовой аналог разъемов BNC.  Максимально допустимая частота составляет 11 ГГц, а напряжение должно быть не более 500 В. Область применения – военные и аэрокосмические приложения с повышенными требованиями к вибрации. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование TNC-S58P Миниатюрный ВЧ коннектор, вилка
Код ТНВЭД 8536508008
Торговая марка RUICHI
Страна изготовления КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 10,95
Состояние упаковки самоупаковка
Транслитерация TNC-S58P Miniature RF Connector
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотный
Серия разъемов TNC
Тип разъема вилка
Ответная часть разъема TNC-J
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Диаметр корпуса 15 mm
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Цвет корпуса серый
Тип центрального контакта штырь
Материал центрального контакта фосфористая бронза
Покрытие центрального контакта Au (золото)
Количество контактов 1
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Материал изолятора PTFE (тефлон)
Цвет изолятора белый
Метод сочленения резьбовой

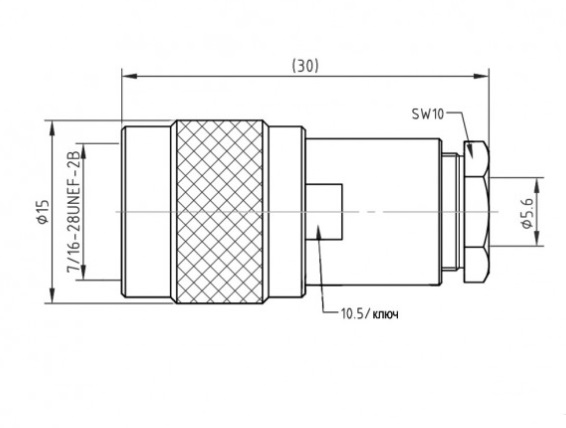

Габаритные размеры L*W*H 30x15x15 mm
Марки присоединяемых кабелей RG-58
Диаметр присоединяемых кабелей 5,0 mm;
Фактическая маркировка отсутствует
Рабочее положение любое

Технические характеристики

Рабочее напряжение 500 V
Сопротивление контактов не более 1,5 mΩ
Волновое сопротивление 50 Ω
Сопротивление изоляции 5000 MΩ
Диапазон рабочих частот 0 - 11 GHz

Условия эксплуатации

Ресурс 500 циклов
TNC-S58P Миниатюрный ВЧ коннектор, вилка   (datasheet)
