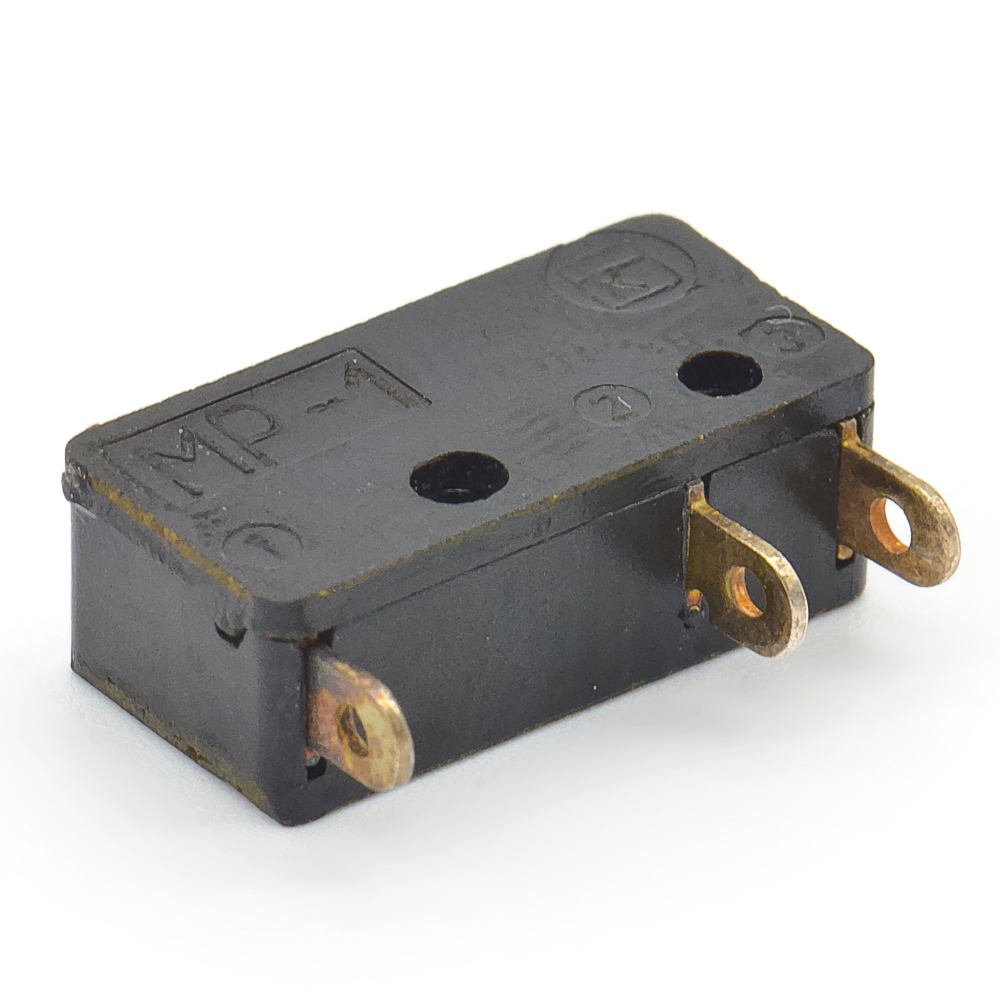

МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель. (арт. SN-9058)

on-(on); кнопка
БОЛГАРИЯ
Артикул (ID): SN-9058
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
Подробная документация
Аналоги и альтернативы
ID: 275708
На складе 1427 шт
  • Цена от
    Включая НДС
    30.00 ₽
    15.00 ₽
  • Скидка -50%
  • 1 шт 18.00 ₽
    36 ₽
  • от 5 шт 16.00 ₽
    32 ₽
  • от 50 шт 15.00 ₽
    30 ₽
Количество
Быстрый заказ

МП-1 Микропереключатель – однополюсный, малогабаритный с одним переключающим контактом. Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 2,0 А. Используются для работы в качестве микропереключателей в системах управления и сигнализации электронной аппаратуры общего и специального назначения. Микропереключатели типа МП выпускаются 2 типоразмеров и 5 типономиналов. Микропереключатели выполнены в карболитовых корпусах и крепятся двумя винтами через отверстия в корпусе. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель.
Страна происхождения БОЛГАРИЯ
Дата изготовленияi дата не указана
Масса изделия, гр 2,01
Транслитерация MP-1(МР-1) solder button 0.2A(Ampere) 30VDC(Volt) 250VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Кратность упаковки 200
Доупаковка полиэт.пакет
Состояние упаковки заводская

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя МП
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,98-2,94 N
Усилие обратного срабатывания 0,39 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет

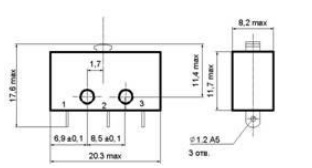

Габаритные размеры L*W*H 20,3х8,2х17,6 mm
Высота корпуса 11,7 mm
Длина корпуса 20,3 mm
Ширина корпуса 8,2 mm
Материал корпуса пластик
Вид толкателя кнопка
Рабочий ход толкателя 0,15 - 0,6 mm
Материал ручки(кнопки)-толкателя пластмасса
Покрытие ручки толкателя без покрытия
Цвет толкателя черный
Высота ручки толкателя 3 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка MP-1

Технические характеристики

Номинальный ток 0,2 A
Номинальное напряжение 30 VDC; 250 VAC
Коммутируемая мощность, max 250 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Ресурс 15000 циклов
МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель.   (datasheet)

Полные аналоги

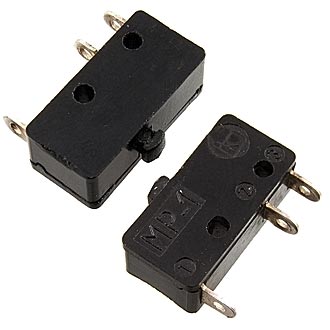

МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): TP-1340
МП-1(МР-1) под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель
  • 17 ₽ 1 шт.

Функциональные аналоги

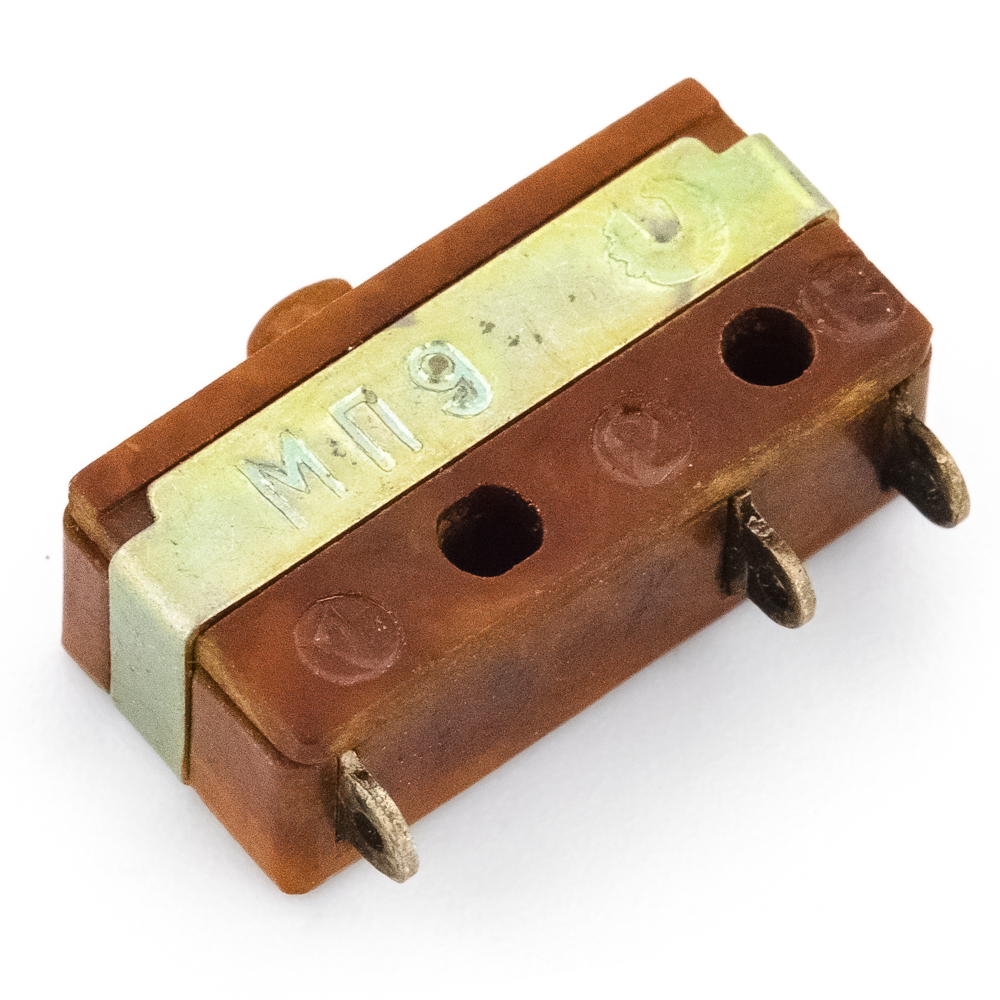

МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): OP-1655
МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель
  • 50 ₽ 1 шт.

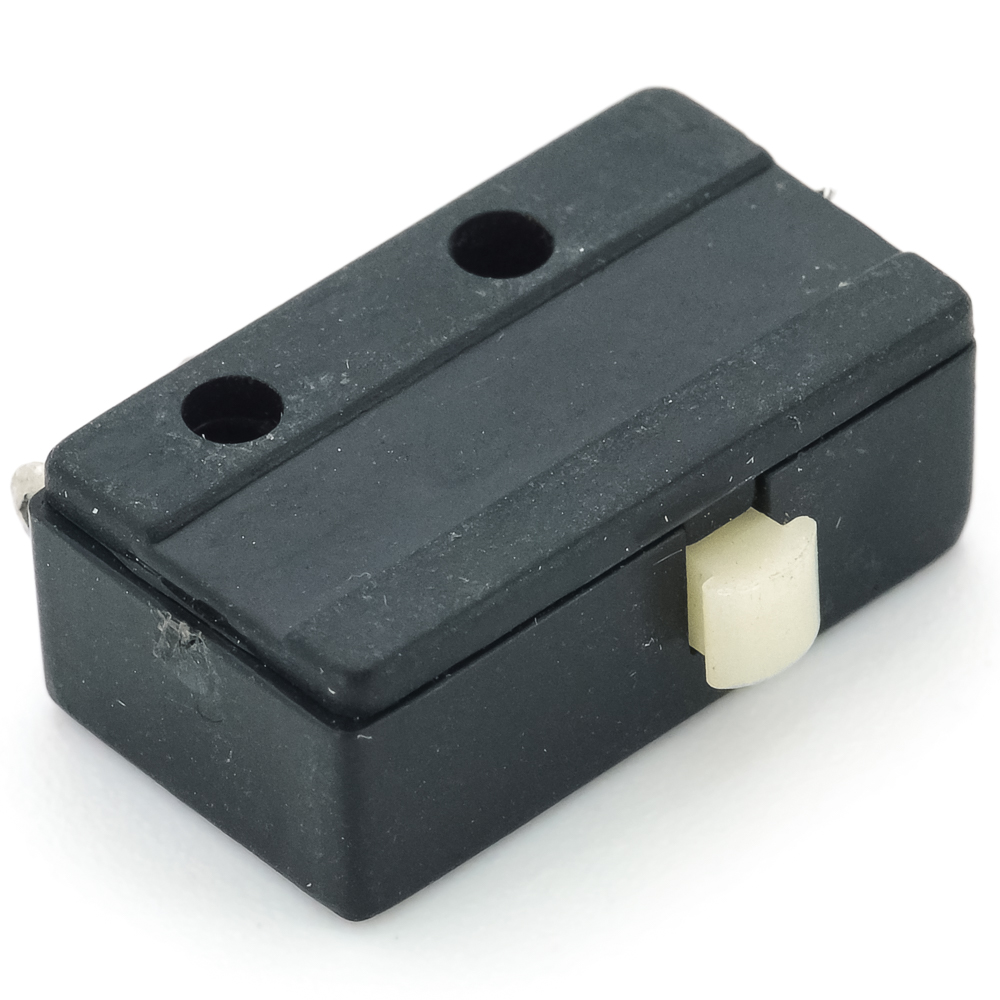

МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, аналог, фото
Артикул (ID): OP-1725
МП9 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, аналог
  • 39 ₽ 1 шт.
  • 36 ₽ от 10 шт.

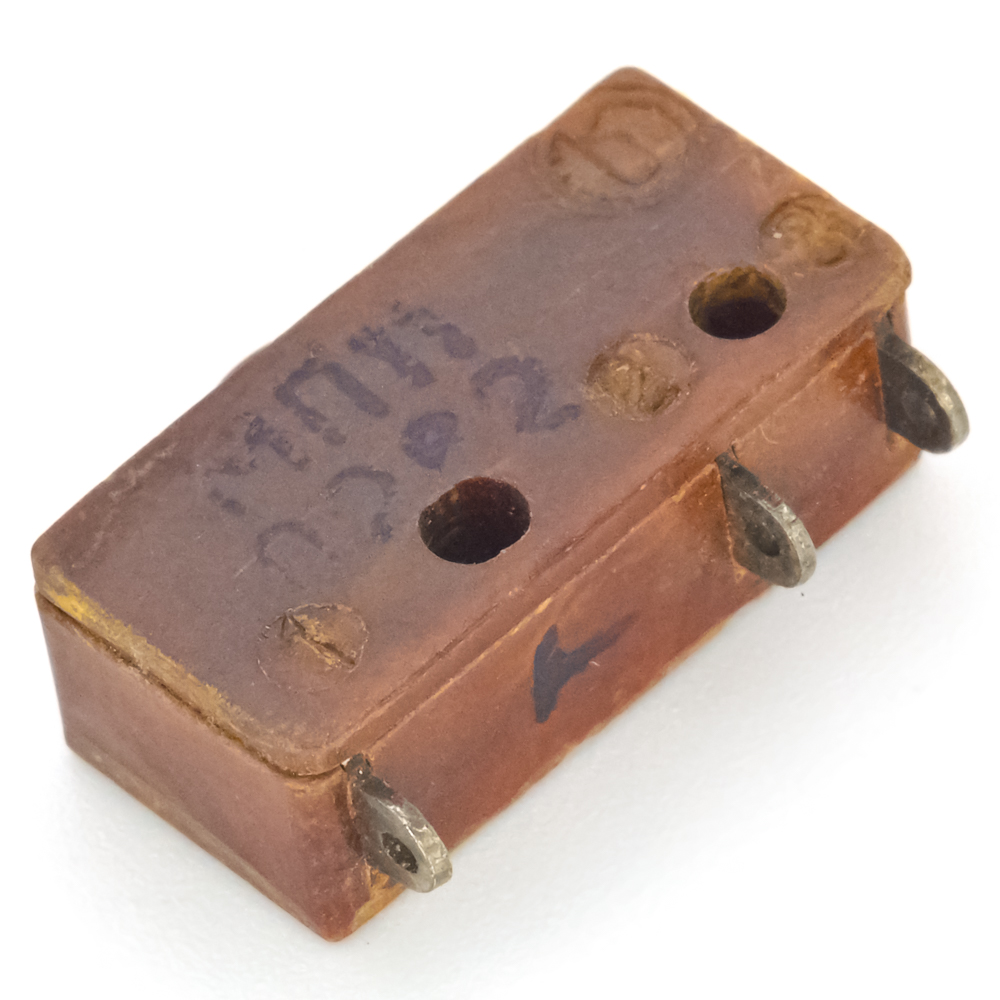

МП11 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): OP-1659
МП11 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель

Возможные аналоги

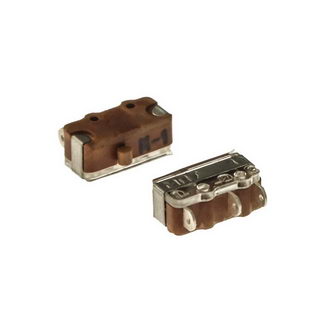

МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель., фото
Артикул (ID): ZP-6322
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель.
  • 446.7 ₽ 1 шт.
  • 446.7 ₽ от 10 шт.
МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель., фото
Артикул (ID): KP-5103
МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель.
  • 480 ₽ 1 шт.
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, фото
Артикул (ID): OP-1658
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель
  • 49 ₽ 1 шт.
  • 45 ₽ от 10 шт.

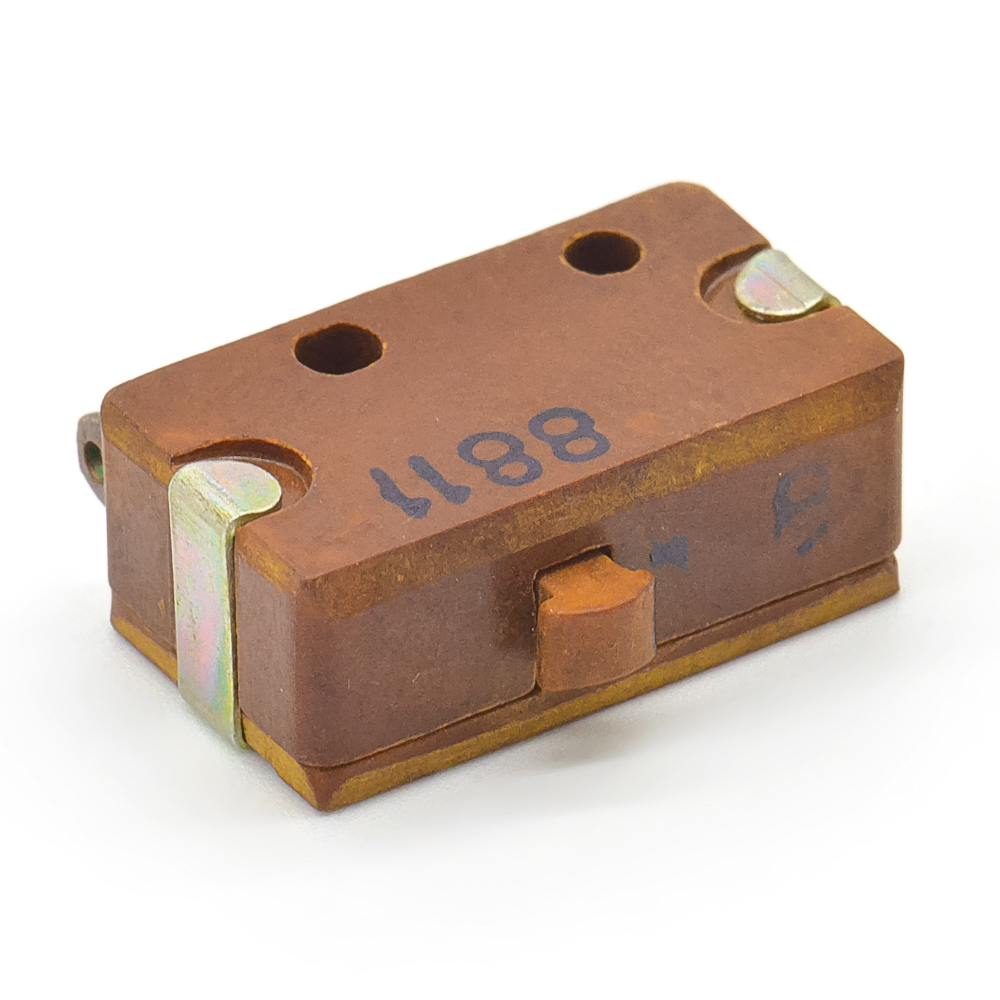

МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): OP-1640
МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель

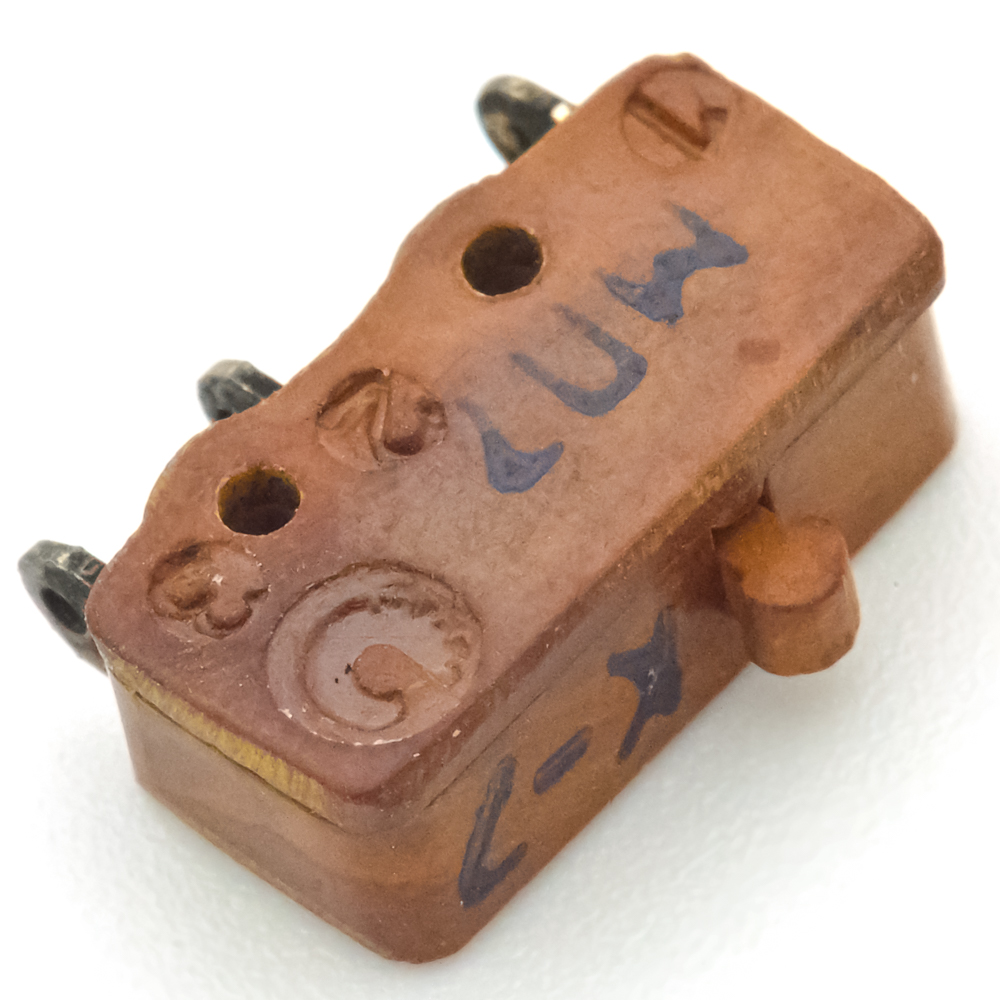

МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель,, фото
Артикул (ID): OP-1657
МП7 под пайку кнопка 0,5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель,

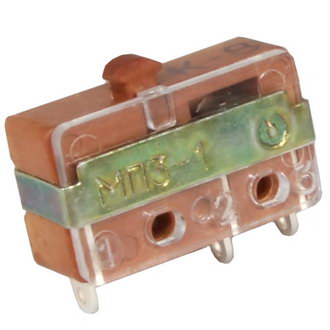

МП3-1 под пайку кнопка 0,2A(Ампер) 30VDC(Вольт) 250VAC(Вольт) Микропереключатель, 2020г, фото
